1、选择题 电场中电势越高的地方则有：
A.那里的电场强度越大；
B.放在那里的电荷的电势能越大；
C.放在那里的正电荷的电势能越大；
D.那里的等势面分布越密。
参考答案：C
本题解析：
本题难度：简单
2、实验题 有一额定电压为10V、额定功率在10～15W之间的用电器，小明同学想测定它的额定功率，实验室的工作人员提供了以下实验器材供其选用：
直流电源E一个(电动势为15V，内阻不计)
直流电压表V0一个(量程为0～3V，内阻为2kΩ)
直流电流表A0一个（双量程0～0.6～3A，内阻不计）
滑动变阻器一个：R阻（规格0～15Ω、1.8A）
定值电阻三个：R1=1 kΩ，R2=2 kΩ，R3=5 kΩ 单刀单掷开关1个，导线若干根
（1）小明同学研究以后发现，电压表量程不能满足实验要求，为完成测量，他将电压表进行了“改装”：在电压表

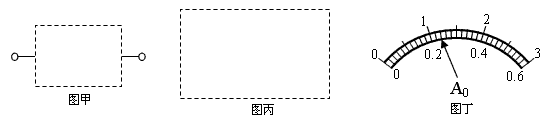

上串联一个或几个电阻，利用分压关系，以满足电表偏转的要求。若“改装”成量程为12V的电压表，在三个给定的定值电阻中应选用__________，将“改装”成的电压表内部结构电路图画在图甲方框中（标注出所用器材的符号）
（2）“改装”后的电压表用

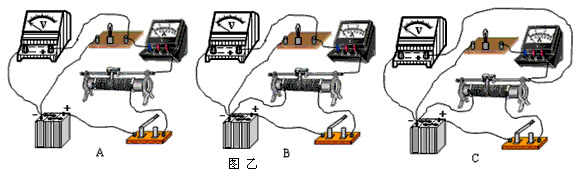

表示，选好器材后，他设计了以下三个实验电路图，如图乙所示。你认为有没有一个合理的电路，如有，请将其还原成实验原理图，画在图丙方框内；如没有，请你帮他设计一个合理的电路，并将其画在图丙方框内。
（3）若该用电器正常工作时，电流表的指针如图丁所示，则它的额定功率为____________W 。
参考答案：（1）R1、 R3（2）没有
（3）12.0
本题解析：
本题难度：一般
3、简答题 ”220V400W”的电炉接在电路里上，正常工作时．求：
（1）电炉的电阻；
（2）流过电炉的电流；
（3）通电1分钟产生的热量．
参考答案：①电炉是纯电阻，并且能正常工作，根据公式P=U2R，有：
R=U2P=2202400=121Ω
②根据公式P=UI，额定电流为：
I=PU=400W220V=2011A=0.18A
③通电1分钟产生的热量为：
Q=Pt=400×60=2.4×104J
答：①电炉的电阻为121Ω；
②流过电炉的电流为0.18A；
③通电1分钟产生的热量为2.4×104J．
本题解析：
本题难度：一般
4、简答题 如图，倾角为θ的斜面固定．有n个质量都为m的相同的小木块（可视为质点）放置在斜面上．相邻两小木块间距离都为l，最下端的木块距底端也是l，小木块与斜面间的动摩擦因数都为μ．在开始时刻，第一个小木块从斜面顶端以初速度v0沿斜面下滑，其余所有木块都静止，由于第一个木块的下滑将依次引起一系列的碰撞．设每次碰撞的时间极短，在每次碰撞后，发生碰撞的木块都粘在一起运动，直到最后第n个木块到达底端时，速度刚好为零．已知重力加速度为g．求：
（1）第一次碰撞后小木块1的速度大小v；
（2）从第一个小木块开始运动到第一次碰撞后系统损失的机械能△E；
（3）发生一系列碰撞后，直到最后第n个木块到达底端，在整个过程中，由于碰撞所损失的总机械能△E总．
参考答案：（1）设小木块1碰前的速度为v1，从开始运动到碰前，
根据动能定理：mglsinθ-μmglcosθ=12mv21-12mv20
? 对小木块1和2，由动量守恒? mv1=2mv?
?则有? v=12
本题解析：
本题难度：一般
5、简答题 如图所示，光滑平行的金属导轨MN、PQ相距l，其框架平面与水平面成θ角，在M点和P点间接一个阻值为R的电阻，在两导轨间OO1O1′O′矩形区域内有垂直导轨平面向下、宽为d的匀强磁场，磁感应强度为B．一质量为m、电阻为r的导体棒ab，垂直搁置于导轨上，与磁场上边界相距d0，现使它由静止开始运动，在棒ab离开磁场前已经做匀速直线运动（棒ab与导轨始终保持良好的接触，导轨电阻不计）．求：
（1）棒ab在离开磁场下边界时的速度；
（2）棒ab通过磁场区的过程中整个电路所消耗的电能．
参考答案：（1）导体棒ab切割磁感线产生的电动势E=BLv?
产生的电流为I=ER+r
导体棒受到的安培力为?F=BIl
导体棒出磁场时作匀速运动，受力平衡，即mgsinθ=F
联立解得?v=mg(R+r)sinθB2L2
（2）由能量转化守恒得E电=EG-EK
即E电=mg(d0+d)sinθ-12mv2=mg(d0+d)sinθ-m3g2(R+r)2sin2θ2B4L4
答：
（1）棒ab在离开磁场下边界时的速度是mg(R+r)sinθB2L2；
（2）棒ab通过磁场区的过程中整个电路所消耗的电能是mg(d0+d)sinθ-m3g2(R+r)2sin2θ2B4L4．
本题解析：
本题难度：一般
