1、实验题 用以下器材测量一待测电压表V1的内电阻R1（量程为1.5V，内电阻1 400～1 600 Ω）；电源E，电动势约为3V，内电阻可忽略；电压表V2，量程为3 V；电阻R0，阻值R0=1 200 Ω；滑动变阻器R，最大阻值约为100 Ω；单刀单掷开关K，导线若干。
(1)请在图甲的方框中画出实验电路原理（原理图中的元件要用题中相应的英文字母标注）；
(2)根据电路图，在图乙的实物上连线；
2、填空题 听说水果也能做电池，某兴趣小组的同学将一个土豆做成“水果电池”．?同学们通过查阅资料知道这种水果的电动势大约1伏左右，又用量程为0～3V、内阻约50kΩ的伏特表测其两极时读数为0.96V．可是当他们将四个这样的水果电池串起来给标为“3V，0.5A”的小灯泡供电时，灯泡并不发光．检查灯泡、线路均没有故障，而用伏特表直接测量其电压确实能达到3V多．
（1）据你分析，出现这种现象的原因应当是：______（不要求写分析、推导过程）．
（2）为了能尽可能准确测定“水果电池”的电动势和内阻，若实验室除了导线和开关外，还有以下一些器材可供选择：
A．电流表A1（量程为0～0.6A，内阻为1Ω）
B．?灵敏电流表A2（量程为0～0.6mA，内阻为800Ω）
C．灵敏电流表A3（量程为0～300μA，内阻未知）
D．滑动变阻器R1?（最大阻值约10Ω）
E．滑动变阻器R2（最大阻值约2kΩ）
F．变阻箱（0～9999Ω）
①实验中应选择的器材是______（填器材前的字母代号）．
②在方框中画出应采用的电路．

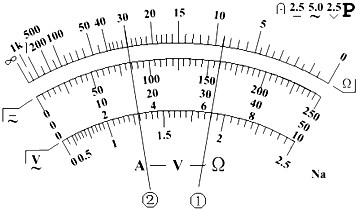

3、简答题 现给出两个阻值不同的电阻R1和R2，用多用电表按正确的操作程序分别测出它们的阻值，测量R1时选用“×100”欧姆挡，其阻值如下图中指针①所示，R1=______Ω；测量R2时选用“×10”欧姆挡，其阻值如下图中指针②所示，R2=______Ω．将某一小量程的电流表改装成大量程的电流表，其中改装后量程较大的是电流表与______（填“R1”或“R2”）______联（填“串”或“并”）的．
4、简答题 如图所示，两平行金属板A、B中间各有小孔，高速运动电子流从A板小孔O垂直射入A、B两板之间，入射电子初动能均为120eV。在B板右侧有长L=2×
m的平行金属板M、N，板间距离d=4×
m，加上U=20v的恒定偏转电压，而在A、B板间加如右图所示的变化电压u。试求（1）在u随时间变化的第一个周期内，电子在哪段时间内不能从B板孔
中射出？（2）在哪些时间内，电子能从偏转电场 右侧飞出？（电子穿过A、B板所用的时间极短，可不计）
?
5、简答题 影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则随温度的升高而减小．

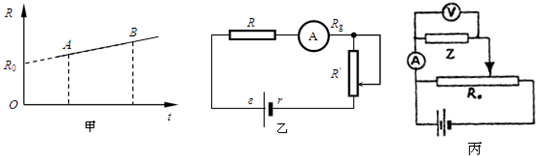

（1）如图（甲）是某金属材料制成的电阻R随摄氏温度t变化的图象，图中R0表示0℃时的电阻，k表示图线的斜率．若用该电阻与电池（E、r）、电流表Rg、滑动变阻器R′串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．使用“金属电阻温度计”前，先要把电流表的刻度值改为相应的温度刻度值，若温度t1＜t2，则t1的刻度应在t2的______侧（填“左”、“右”）；在标识“金属电阻温度计”的温度刻度时，需要弄清所测温度和电流的对应关系．请用E、R0、k等物理量表示所测温度t与电流I的关系式t=______．
（2）研究某种导电材料的用电器Z的导电规律时，利用如图（丙）所示的分压电路测得其电压与电流的关系如下表所示：
| U?（V） | ?0.40 | ?0.60 | ?1.00 | ?1.20 | ?1.50 | ?1.60 I?（A） ?0.20 ?0.45 ?0.80 ?1.80 ?2.81 ?3.20 |
