1、计算题 (18分)

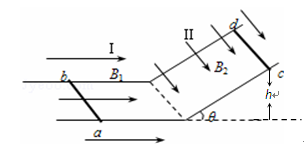

如图所示，倾斜角θ=30°的光滑倾斜导体轨道（足够长）与光滑水平导体轨道连接．轨道宽度均为L=1m，电阻忽略不计．匀强磁场I仅分布在水平轨道平面所在区域，方向水平向右，大小B1=1T；匀强磁场II仅分布在倾斜轨道平面所在区域，方向垂直于倾斜轨道平面向下，大小B2=1T．现将两质量均为m=0.2kg，电阻均为R=0.5Ω的相同导体棒ab和cd，垂直于轨道分别置于水平轨道上和倾斜轨道上，并同时由静止释放．取g=10m/s2．
（1）求导体棒cd沿斜轨道下滑的最大速度的大小；
（2）若已知从开始运动到cd棒达到最大速度的过程中，ab棒产生的焦耳热Q=0.45J，求该过程中通过cd棒横截面的电荷量；
（3）若已知cd棒开始运动时距水平轨道高度h=10m，cd棒由静止释放后，为使cd棒中无感应电流，可让磁场Ⅱ的磁感应强度随时间变化，将cd棒开始运动的时刻记为t=0，此时磁场Ⅱ的磁感应强度为B0=1T，试求cd棒在倾斜轨道上下滑的这段时间内，磁场Ⅱ的磁感应强度B随时间t变化的关系式．
参考答案：（1）1m/s（2）1C（3）
， （t＜
s）
本题解析：（1）在cd从开始运动到达最大速度的过程中ab棒受到的安培力竖直向上，且mg>BIL，故ab棒处于静止状态。
cd棒匀速运动时速度最大，设为vm，棒中感应电动势为E，电流为I，
感应电动势：E=BLvm，电流：
（2分）
由平衡条件得：mgsinθ=BIL，代入数据解得：vm=1m/s；（2分）
（2）在cd从开始运动到达最大速度的过程中ab棒受到的安培力竖直向上，且mg>BIL，故ab棒处于静止状态。设cd从开始运动到达最大速度的过程中经过的时间为t，通过的距离为x，cd棒中平均感应电动势为E1，平均电流为I1，通过cd棒横截面的电荷量为q，
由能量守恒定律得：mgxsinθ=
（2分）
电动势：
，电流：
，
电荷量：
（2分）
代入数据解得：q=1C （1分）
（3）设cd棒开始运动时穿过回路的磁通量为Φ0，cd棒在倾斜轨道上下滑的过程中，设加速度大小为a，经过时间t通过的距离为x1，穿过回路的磁通量为Φ，cd棒在倾斜轨道上下滑时间为t0，
则：Φ0=
（1分）
由牛顿第二定律mgsinθ=ma，则加速度：a=gsinθ，位移：x1=1/2(at2) （2分）
Φ=
，
（2分）
解得：t0=s，
为使cd棒中无感应电流，必须有：Φ0=Φ，（2分）
解得：， （t＜s）；（2分）
考点：能量守恒定律 法拉第电磁感应定律 牛顿第二定律
本题难度：困难
2、选择题 粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移出过程中线框一边a、b两点间的电势差绝对值最大的是
[? ]
参考答案：B
本题解析：
本题难度：一般
3、选择题 如图所示，磁感应强度为B的匀强磁场垂直于竖直平面内的Ⅱ形框，水平导体棒MN可沿两侧足够长的光滑导轨下滑而不分离，除R外，装置的其余部分电阻都可忽略不计，将导体棒MN无初速度释放，要使电流稳定后R的热功率变为原来的两倍，在其他条件不变的情况下，可以采用的办法有（ ）
A．导体棒MN质量不变，Ⅱ形框宽度减为原来的
B．电阻R变为原来的一半
C．磁感应强度B变为原来的
倍
D．导体棒MN质量增加为原来的2倍
参考答案：A
本题解析：
本题难度：简单
4、简答题 如图，足够长平行金属导轨内有垂直纸面向里的匀强磁场，金属杆ab与导轨垂直且接触良好，导轨右端通过电阻与平行金属板AB连接．已知导轨相距为L；磁场磁感应强度为B；R1、R2和ab杆的电阻值均为r，其余电阻不计；板间距为d、板长为4d；重力加速度为g，不计空气阻力．
如果ab杆以某一速度向左匀速运动时，沿两板中心线水平射入质量为m、带电量为+q的微粒恰能沿两板中心线射出；如果ab杆以同样大小的速度向右匀速运动时，该微粒将射到B板距左端为d的C处．
（1）求ab杆匀速运动的速度大小v；
（2）求微粒水平射入两板时的速度大小v0；
（3）如果以v0沿中心线射入的上述微粒能够从两板间射出，试讨论ab杆向左匀速运动的速度范围．
参考答案：（1）带电量为+q的微粒恰能沿两板中心线射出，此时电场力与重力平衡，设场强为E，则：
mg=Eq①
此时平行板间电压为；
U=Ed②
导体棒感应电动势为：E感=BLv
由电路欧姆定律得：U=13E感③
联立以上可得：v=3mgdBLq④
（2）ab杆以同样大小的速度向右匀速运动时，平行板间带电粒子所受合力方向向下，大小为；
F=Eq+mg=2mg⑤
粒子做类平抛运动，可知加速度为：
a=2g⑥
打到板的时间为t，则：
d2=12at2⑦
d=v0t⑧
联立解得：v0=
本题解析：
本题难度：一般
5、选择题 有一种信号发生器的工作原理可以简化为如图所示的图形，竖直面内有半径为R且相切与O点的两圆形区域，其内存在水平恒定的匀强磁场，长为2R的导体杆OA，以角速度ω绕过O点的固定轴，在竖直平面内顺时针竖直旋转，t=0时，OA恰好位于两圆的公切线上，下列描述导体杆两端电势能差UAO随时间变化的图象可能正确的是（ ）
A．
B．
C．
D．
参考答案：由右手定则可判，感应电动势始终从O指向A，为正．
由E=12BL2ω，L是有效切割长度，可知，B、ω不变，切割的有效长度随时间先增大后减小，且做非线性、非正弦的变化，经半圈后，再次重复，故A正确；
故选：A．
本题解析：
本题难度：简单
