1、计算题 一个半径r=0.10 m的闭合导体圆环，圆环单位长度的电阻
。如图甲所示，圆环所在区域存在着匀强磁场，磁场方向垂直环所在平面向外，磁感应强度大小随时间情况如图乙所示。
（1）分别求在0-0.3 s和0.3-0.5 s时间内圆环中感应电动势的大小；
（2）分别求在0-0.3 s和0.3-0.5 s时间内圆环中感应电流的大小，并在图丙中画出圆环中感应电流随时间变化的i－t图象（以线圈中逆时针电流为正，至少画出两个周期）。
2、选择题 如图所示，O1O2是矩形导线框abcd的对称轴，其左方有匀强磁场。以下哪些情况下abcd中有感应电流产生，而且感应电流方向逆时针？
A．将abcd 向纸外平移
B．将abcd向右平移
C．将abcd以ab为轴转动60°
D．将abcd以cd为轴转动60°
3、简答题 如图所示，AB、CD是两根足够长的固定平行金属导轨，两导轨间的距离为L，导轨平面与水平面的夹角是θ，在整个导轨平面内都有垂直于导轨平面斜向上方的匀强磁场，磁感应强度为B．在导轨的AC端连接一个阻值为R的电阻，导轨的电阻不计．一根垂直于导轨放置的金属棒ab，电阻为r?质量为m，从静止开始沿导轨下滑，下滑高度为H时达到最大速度．不计摩擦，求在此过程中：
（1）ab?棒的最大速度
（2）通过电阻R的热量
（3）通过电阻R的电量．
4、选择题 如图所示，ad左侧有垂直于纸面向里的匀强磁场，矩形金属线圈abcd绕轴ad匀速转动的周期为T，此时bc边正向纸面外转动。规定线圈中沿abcd为电流的正方向，从bc边进入磁场开始计时，下图中能正确反映线圈中电流规律的图像为
[? ]
A．
B．
C．
D．

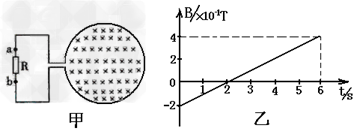

5、计算题 如图（甲）所示，一个电阻值为1Ω，匝数为100匝，面积为0.1m2的圆形金属线圈与阻值为3Ω的电阻R连结成闭合电路。在线圈中的圆形区域内存在着垂直于线圈平面的匀强磁场，规定垂直线圈平面向里的磁场为正，磁场的磁感强度随时间t变化的关系图线如图（乙）所示。求通过电阻R上的电流大小和方向。
