1、简答题 把长L=0.2m，阻值R=1.4Ω的导体棒置于磁感应强度B=1.0×10-2T的匀强磁场中，使导体棒和磁场方向垂直，如图所示，若导体棒与一电动势E=3V，内阻r=0.1Ω的电源形成闭合回路，电流方向水平向左，则导体棒受到的安培力大小为多少？安培力的方向如何？
2、选择题 在如图所示的四个图中，标出了匀强磁场的磁感应强度B的方向、通电直导线中电流I的方向以及通电直导线所受安培力F的方向，其中正确表示三者方向关系的图是（ ）
A．
B．
C．
D．

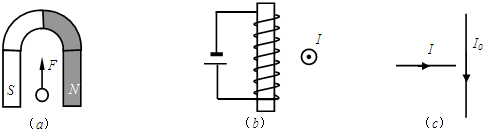

3、简答题 图（a）中F表示通电直导线所受磁场力，请标出电流I的方向；请标出图（b）和图（c）所示情形下通电直导线I所受磁场力F的方向．
4、计算题 如图甲所示，在水平地面上固定一对与水平面倾角为α的光滑平行导电轨道，轨道间的距离为l，两轨道底端的连线与轨道垂直，顶端接有电源。将一根质量为m的直导体棒ab放在两
轨道上，且与两轨道垂直。已知轨道和导体棒的电阻及电源的内电阻均不能忽略，通过导体棒的恒定电流大小为I，方向由a到b，图11乙为图甲沿a→b方向观察的平面图。若重力加速度为g，在轨道所在空间加一竖直向上的匀强磁场，使导体棒在轨道上保持静止。
小题1:请在图11乙所示的平面图中画出导体棒受力的示意图；
小题2:求出磁场对导体棒的安培力的大小；
小题3:如果改变导轨所在空间的磁场方向，试确定使导体棒在轨道上保持静止的匀强磁场磁感应强度B的最小值的大小和方向。
5、选择题 如图所示，在同一平面上有a、b、c三根等间距平行放置的长直导线，依次载有电流强度为1A、2A、3A的电流，电流方向如图，则（ ）
A．导线a所受的安培力方向向左
B．导线b所受的安培力方向向右
C．导线c所受的安培力方向向右
D．由于不能判断导线c所在位置的磁场方向，所以导线c受的安培力方向也不能判断
