1、简答题 如图所示是一个示波管工作原理图，电子经电压U1=4.5×103V加速后以速度V0垂直等间距的进入电压U2=180V，间距为d=1.0cm，板长l=5cm的平行金属板组成的偏转电场，离开电场后打在距离偏转电场s=10cm的屏幕上的P点，（e=1.6×10-19C，m=9.0×10-31kg）
求：
（1）电子进入偏转电场时的速度V0=？
（2）射出偏转电场时速度的偏角tanθ=？
（3）打在屏幕上的侧移位移OP=？
参考答案：（1）设电子经加速电场U1加速后以速度v0进入偏转电场，由动能定理有
qU1=12mv02，
则有：v0=
本题解析：
本题难度：一般
2、简答题 某同学用示波器观察由机内提供正弦交变电压，荧光屏上出现如图甲所示的正弦曲线，要使屏上的曲线变成乙图中的曲线那样，他应______．
参考答案：因为两波形相反，所以将把极性选择开关置于“+”的位置．
故答案为：把极性选择开关置于“+”的位置（或将极性选择开关转换一次）
本题解析：
本题难度：一般

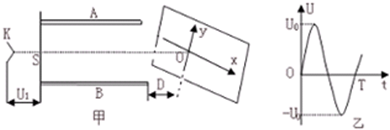

3、选择题 如图所示，示波器是一种常见的电学仪器，可以在荧光屏上显示出被检测的电压随时间的变化情况。电子经电压U1加速后进入偏转电场。下列关于所加竖直偏转电压U2、水平偏转电压U3与荧光屏上所得的图形的说法中不正确的是（ ? ）
A．如果只在U2上加上图甲所示的电压，则在荧光屏上看到的图形如图A所示
B．如果只在U3上加上图乙所示的电压，则在荧光屏上看到的图形如图B所示
C．如果同时在U2和U3上加上图甲、乙所示的电压，则在荧光屏上看到的图形如图C所示
D．如果同时在U2和U3上加上图甲、乙所示的电压，则在荧光屏上看到的图形如图D所示
参考答案：C
本题解析：
本题难度：一般
4、计算题 右图所示为真空示波管的示意图，电子从灯丝K发出（初速度不计
），经灯丝与A板间的加速电压U1加速，从A板中心孔沿中心线KO射出，然后进入由两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入偏转电场时的
速度与电场方向垂直，电子经过偏转电场偏转打在荧光屏上的P点，已知M、N两板间的电压为U2，两板间的距离为d，板长为L1，板右端到荧光屏的距离为L2，电子的质量为m，电荷量为e。求：
（1）电子穿过A板时的速度大小；
（2）电子从偏转电场射出时的侧移量y1；
（3）荧光屏上P点到中心位置O点的距离。
参考答案：（1）
（2）
（3）
本题解析：（1）设电子经电压U1加速后的
速度为V0，根据动能定理得：
?解得：
（2）电子以速度υ0进入偏转
电场后，垂直于电场方向做匀速直线运动，沿电场方向做初速度为零的匀加速直线运动，设偏转电场的电
场强度为E，电子在偏转电场中运动的时间为t1
，电子的加速度为α，离开偏转电场时的侧移量为y1，根据牛顿第二定律和运动学公式得：
?
?
，解得：
（3）设电子离开偏转电场时沿电场方向的速度为υy根据运动学公式得υy=at1
电子离开偏转电场后做匀速直线运动,设电子离开偏转电场后打在荧光屏上所用的时间为t2,电子打到荧光屏上的侧移量为y2,如下图所示
?解得:
P至O点的距离为
本题难度：简单
5、选择题 用示波器可以观察交流电的电压（或电流）随时间变化的规律，在不同场合应用的交流电随时间变化的波形是多种多样的．图中是示波器中观察到的电压（或电流）随时间变化各种波形．下图中有可能是交流电的是（ ）
A．
B．
C．
D．
参考答案：ABC
本题解析：
本题难度：一般
