1、填空题 穿过单匝闭合线圈的磁通量随时间变化的Φ－t图象如图所示，由图知0～5 s线圈中感应电动势大小为________V，5 s～10 s线圈中感应电动势大小为________V,10 s～15 s线圈中感应电动势大小为________V.

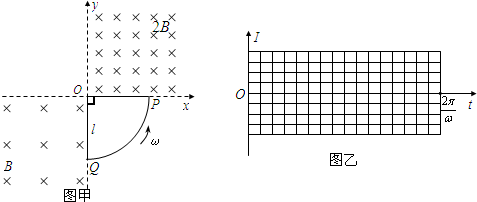

2、简答题 在图甲中，直角坐标系0xy的1、3象限内有匀强磁场，第1象限内的磁感应强度大小为2B，第3象限内的磁感应强度大小为B，磁感应强度的方向均垂直于纸面向里．现将半径为l，圆心角为90°的扇形导线框OPQ以角速度ω绕O点在纸面内沿逆时针匀速转动，导线框回路电阻为R．
（1）求导线框中感应电流最大值．
（2）在图乙中画出导线框匀速转动一周的时间内感应电流I随时间t变化的图象．（规定与图甲中线框的位置相对应的时刻为t=0）
（3）求线框匀速转动一周产生的热量．
3、选择题 一圆环形铝质金属圈（阻值不随温度变化）放在匀强磁场中，设第1s内磁感线垂直于金属圈平面（即垂直于纸面）向里，如图甲所示。若磁感应强度B随时间t变化的关系如图乙所示，那么第3s内金属圈中()
A．感应电流逐渐增大，沿逆时针方向
B．感应电流恒定，沿顺时针方向
C．圆环各微小段受力大小不变，方向沿半径指向圆心
D．圆环各微小段受力逐渐增大，方向沿半径指向圆心
4、选择题 某地的地磁场磁感应强度的竖直分量方向向下，大小为4.5×10－5T.一灵敏电压表连接在当地入海河段的两岸，河宽100?m，该河段涨潮和落潮时有海水(视为导体)流过．设落潮时，海水自西向东流，流速为2?m/s.下列说法正确的是
A.电压表记录的电压为5 mV
B.电压表记录的电压为9 mV
C.河南岸的电势较高
D.河北岸的电势较高
5、选择题 将一磁铁缓慢插入或者迅速的插入到闭合线圈中的同一位置，不发生变化的物理量是：
A．通过线圈的磁通量的变化量
B．通过线圈的磁通量的变化率
C．感应电流的大小
D．通过导体某一横截面的电荷量
