1、计算题 如图所示，一个变压器（可视为理想变压器）的原线圈接在220 V的交流电上，向额定电压为1.80×104 V的霓虹灯供电，使它正常发光，为了安全；需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA时，熔丝就熔断。
（1）熔丝的熔断电流是多大？
（2）当副线圈电路中电流为10 mA时，变压器的输入功率是多大？
2、选择题 如图所示，M是一小型理想变压器，接线柱a、b接在电压
的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2为用半导体热敏材料制成的传感器，电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压（报警器未画出），R3为一定值电阻。当传感器R2所在处出现火警时，以下说法中正确的是
[? ]
A．A1的示数不变，A2的示数增大
B．A1的示数增大，A2的示数增大
C．V1的示数增大，V2的示数增大
D．V1的示数不变，V2的示数减小

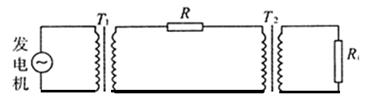

3、选择题 图为某小型水电站的电能输送示意图，发电机通过升压变压器
和降压变压器
向用户供电。已知输电线的总电阻R=10
，降压变压器的原、副线圈匝数之比为4：1，副线圈与纯电阻用电器组成闭合电路，用电器电阻R0=11。若
均为理想变压器，的副线圈两端电压表达式为
。下列说法正确的是
A．发电机中的电流变化频率为100 Hz
B．通过用电器的电流有效值为20 A
C．升压变压器的输入功率为4 650 W
D．当用电器的电阻R0减小时，发电机的输出功率减小
4、选择题 如图所示电路中的变压器为理想变压器，S为单刀双掷开关，P是滑动变阻器R的滑动触头，U1为加在原线圈两端的交变电压，I1、I2分别为原线圈和副线圈中的电流.下列说法正确的是
[? ]
5、选择题 如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心接头，电压表V和电流表A均为理想电表。从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为
（V）。下列说法正确的是 （ ）
A．当单刀双掷开关与a连接时,电压表的示数为22
V
B．当单刀双掷开关与b连接时, 电压表的示数为44V
C．当单刀双掷开关与a连接, 滑动变阻器触头P向上移动的过程中，电压表的示数不变,电流表的示数变大
D．单刀掷开关由a扳向b时（滑动变阻器触头P不动）,电压表和电流表的示数均变大
