时间:2017-08-25 12:18:44
1、选择题 在光滑水平桌面上有一边长为l的正方形线框abcd，bc边右侧有一等腰直角三角形匀强磁场区域efg，三角形腰长为l，磁感应强度垂直桌面向下，abef可在同一直线上，其俯视图如图所示，线框从图示位置在水平拉力F作用下向右匀速穿过磁场区，线框中感应电流i及拉力F随时间t的变化关系可能是（以逆时针方向为电流的正方向）
[? ]
A、
B、
C、
D、
2、计算题 轻质细线吊着一质量为m=3kg，边长为L=1m、匝数n=10的正方形线圈总电阻为r=1Ω.在框的中间位置以下区域分布着矩形匀强磁场，如图甲所示.磁场方向垂直纸面向里，大小随时间变化如图乙所示．求：
（1）请判断全过程线圈中产生的感应电流的方向？
（2）线圈的电功率；
（3）请通过定量计算说明绳子张力的变化情况，并判别是否存在轻质细线的拉力为0的时刻，并说明理由。
3、计算题 如图所示存在范围足够大的磁场区，虚线OO′为磁场边界，左侧为竖直向下的匀强磁场，磁感应强度为B1，右侧为竖直向上的磁感应强度为B2的匀强磁场区，B1＝B2＝B。有一质量为m且足够长的U形金属框架MNPQ平放在光滑的水平面上，框架跨过两磁场区，磁场边界OO′与框架的两平行导轨MN、PQ垂直，两导轨相距L，一质量也为m的金属棒垂直放置在右侧磁场区光滑的水平导轨上，并用一不可伸长的绳子拉住，绳子能承受的最大拉力是F0，超过F0绳子会自动断裂，已知棒的电阻是R，导轨电阻不计，t＝0时刻对U形金属框架施加水平向左的拉力F让其从静止开始做加速度为a的匀加速直线运动。
（1）求在绳未断前U形金属框架做匀加速运动t时刻水平拉力F的大小；绳子断开后瞬间棒的加速度。
（2）若在绳子断开的时刻立即撤去拉力F，框架和导体棒将怎样运动，求出它们的最终状态的速度。
（3）在（2）的情景下，求出撤去拉力F后棒上产生的电热和通过导体棒的电量。
4、选择题 ．如图所示，当矩形线圈在匀强磁场中以较小的角速度逆时针匀速
转动时，与之相连的灵敏电流表指针左右摆动。若当线圈转动到图示位置时，电流计指针在刻度盘的右边。线圈由图示位置继续转动，则当?（?）
A．线圈在转过90°～180°的过程中，电流计指针在刻度盘的左边
B．线圈在转过270°～360°的过程中，电流计指针在刻度盘的左边
C．线圈转至900瞬间，电流计指针在刻度盘的右边
D．线圈通过图示位置时，线圈中电流改变方向

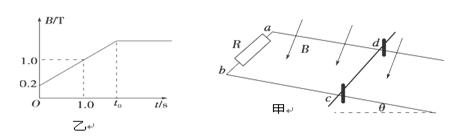

5、计算题 （10分）两根平行金属导轨固定倾斜放置，与水平面夹角为37°，相距d＝0.5 m，a、b间接一个电阻为R＝1.5 Ω.在导轨上c、d两点处放一根质量m＝0.05 kg的金属棒，bc长L＝1 m，金属棒与导轨间的动摩擦因数μ＝0.5.金属棒与导轨接触点间电阻r＝0.5 Ω， 金属棒被两个垂直于导轨的木桩顶住而不会下滑，如图甲所示．在金属导轨区域加一个垂直导轨斜向下的匀强磁场，磁场随时间的变化关系如图乙所示．重力加速度g＝10 m/s2.(sin 37°＝0.6，cos 37°＝0.8)．求：
(1)0～1.0 s内回路中产生的感应电动势大小；
(2)t＝0时刻，金属棒所受的安培力大小；
(3)在磁场变化的全过程中，若金属棒始终没有离开木桩而上升，则图乙中t0的最大值；
(4)通过计算在图中画出0～t0max内金属棒受到的静摩擦力随时间的变化图象．
