1、选择题 如图所示，MN和PQ为两个光滑的电阻不计的水平金属导轨，变压器为理想变压器，今在水平导轨部分加一竖直向上的匀强磁场，则以下说法正确的是（ ? ）
A． 若ab棒匀速运动，则IR≠0，IL≠0，IC=0
B．若ab棒匀速运动，则IR≠0，IL=0，IC=0
C．若ab棒在某一中心位置两侧做往复运动，速度随时间的变化规律是v=vmsinωt则IR≠0，IL≠0，IC≠0
D．若ab棒做匀加速运动，IR≠0，IL≠0，IC=0
参考答案：CD
本题解析：
本题难度：简单
2、选择题 某同学自制变压器，在做副线圈时，将外表涂有绝缘层的导线对折后并在一起在铁芯绕n2圈，导线的两个端头为a、b，从导线对折的中点引出了一个c接头，连线成如图所示的电路（线圈电阻不计）。已知原线圈匝数为n1，原线圈的输入电压为u1＝U0sint
t，下列结论正确的是
[? ]
A. K打到b时，V表读数为
B. K打到b时，R中电流为零
C. K打到c时，V表读数为
D. K打到c时，R的电功率为
参考答案：BCD
本题解析：
本题难度：一般

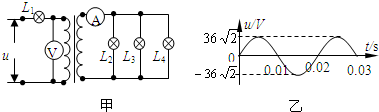

3、选择题 如图甲所示，变压器原副线圈的匝数比为3：1，L1、L2、L3、L4为四只规格均为“9V，6W”的相同灯泡，各电表均为理想交流电表，输入端交变电压u的图象如图乙所示．则以下说法中正确的是（ ）
A．四只灯泡均能正常发光
B．电流表的示数为2A
C．电压表的示数为36V
D．变压器副线圈两端交变电流的频率为50Hz
参考答案：由输入端交变电压u的图象，可求出有效值36V，由原、副线圈匝数之比3：1，可得原、副线圈的电压之比3：1，电流之比1：3，设灯泡两端电压为U，所以U+3U=36V，则U=9V，因此原线圈电压为27V，副线圈电压为9V，四只灯泡均能正常发光．电流表的读数为I=3×69A=2A．
A、四只灯泡均能正常发光．故A正确；
B、由上可知，电流表示数为2A，故B正确；
C、原线圈电压为27V，所以电压表的示数为27V，故C错误．
D、变压器副线圈两端交变电流的频率50Hz，故D正确；
故选：ABD．
本题解析：
本题难度：简单
4、选择题 如图所示，当导体MN沿无电阻的导轨做切割磁感线运动时，电容器C被充电，上极板电势高，MN的电阻为R，其他电阻不计，由此可推知导体MN的运动情况是 ( )．
A．向右匀速
B．向右加速
C．向右减速
D．向左加速
参考答案：CD
本题解析：当MN向右匀速运动时，产生恒定电流，穿过左边线圈的磁通量不变，不会产生感应电动势，电容器C不会被充电．若MN向右减速，产生变弱的电流，由右手定则知，电流方向M→N，由安培定则知，在右边线圈中有向下的磁场，在左边线圈中有向上的磁场的磁通量且减弱，由楞次定律知，在左边线圈中产生感应电动势，使C上极板带正电，所以C正确．同理B错、D对．
故选CD
点评：关键是知道当变压器的输入电压为恒定电流时，变压器不工作，
本题难度：一般
5、选择题 如图所示，理想变压器原线圈通入交变电流
A，副线圈接有一电流表，与负载电阻串联，电流表的读数为0.1 A，在t=3T/8时，原线圈中电流的瞬时值为0.03 A。由此可知变压器的原副线圈的匝数比为
[? ]
A．10：3
B．3：
C．：3
D．3：10
参考答案：A
本题解析：
本题难度：一般
