1、选择题 如图所示，从A板由静止发出的一负电荷（重力不计），在加速后水平射入水平放置的两平行金属板间，水平平行金属板间所加的电压为U，最终打在荧光屏P上．下列说法中正确的是（ ）
A．滑动触头向右移动时，其他不变，则该负电荷打在荧光屏上的位置上升
B．电压U增大时，其他不变，则该负电荷打在荧光屏上的速度大小不变
C．若换成电量是原来2倍的负电荷，其他条件不变，则该电荷打在荧光屏上的位置上升
D．若换成质量是原来2倍的负电荷，其他条件不变，则该电荷仍打在荧光屏上原位置
2、选择题 关于电源的说法，正确的是（ ）
A．电源向外提供的电能越多，表明电动势越大
B．电动势表示电源将单位正电荷从负极移到正极时，非静电力做的功
C．在电源内部从正极到负极电势逐渐减小
D．在电源外部从正极到负极电势逐渐提高
3、简答题 图所示是一个双量程电压表，表头是一个内阻Rg=500Ω，满刻度电流为Ig=1mA的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R1=______Ω，R2=______Ω．

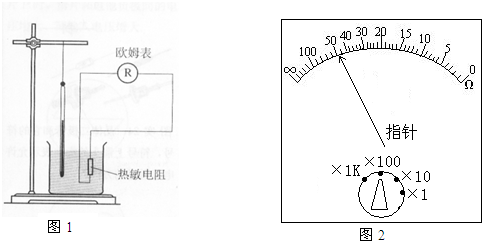

4、简答题 图1为研究热敏电阻特性的实验装置，若先在广口瓶中注入一些开水，以后适时加入适量凉水，表中给出了用温度计和欧姆表测量的6组数据，由实验数据得到的结论是：热敏电阻的阻值随温度降低而______，若某次测量中欧姆表指针位置如图2所示，则这次测量时水的温度应该在______?至______?之间．
| 组别 | 1 | 2 | 3 | 4 | 5 | 6 温度?t（℃） 96.2 87.9 80.4 76.3 72.7 65.8 阻值?R（KΩ） 3.5 4.5 5.8 6.7 7.6 9.4 |

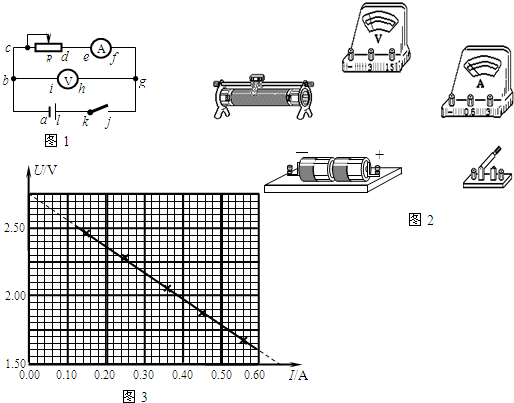

5、简答题 某同学用电流表和电压表测定电池的电动势和内电阻，实验采用的电路如图1所示．
（1）下列给出的器材中，应该选用______（填代号）
A．待测干电池（2节串联，电动势约3V）；
B．电流表（量程0～3A，内阻0.025Ω）
C．电流表（量程0～0.6A，内阻0.125Ω）
D．电压表（量程0～3V，内阻3kΩ）
E．电压表（量程0～15V，内阻15kΩ）
F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～2000Ω，额定电流0.3A）
H．开关、导线．
（2）图2给出了做实验所需要的各种仪器．请你按电路图把它们连成实验电路．
（3）连好电路，闭合开关后，该同学发现电流表和电压表都没有示数．则下列判断正确的是______
A．可能是导线ab断路
B．可能是导线bc断路
C．可能是导线de断路
D．可能是导线gh断路
（4）该同学处理完电路故障后进行实验．记录了5组数据，并根据这些数据在坐标图中画出U-I图线，如图3所示．根据图线求出两节干电池串联的电动势E=______V，内阻r=______Ω．
