时间:2017-08-25 11:26:14
1、选择题 下面关于欧姆定律的说法中，正确的是（ ）
A．欧姆定律普遍适用于各种导体的导电情况
B．导体中的电流强度与导体两端的电压有关，也与导体的电阻有关
C．对某一导体来说，导体中的电流强度与其两端的电压成正比
D．在相同电压的条件下，不同导体中的电流强度跟导体的电阻成反比
参考答案：BCD
本题解析：
本题难度：一般
2、计算题 在如右图所示电路中，电源电动势E＝6V，内阻r＝1Ω，保护电阻R0＝3Ω，滑动变阻器总电阻R＝20Ω，闭合电键S。电流表内阻不计。求：
（1）滑片滑到最下端a时，电流表示数值I
（2）在滑片P从a滑到b的过程中，保护电阻R0两端的最低电压值U
参考答案：（1）1.5A （2）2V
本题解析：（1）滑片滑到最下端a时，R=0，则此时电流表示数值
；
（2）在滑片P从a滑到b的过程中，滑动变阻器上下两部分电阻并联，当P滑到中点时，并联电阻值最大，此时电路的电流最小，保护电阻R0两端的电压最低；滑动变阻器上下两部分电阻并联电阻的最大值为：
；电路中电流的最小值：
；保护电阻R0两端的最低电压值
考点：闭合电路的欧姆定律.
本题难度：一般

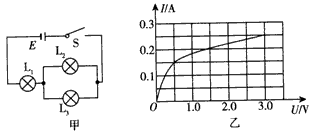

3、选择题 在如图甲所示的电路中，L1，L2，L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关S闭合后，电路中的总电流为0.25 A，则此时
[? ]
A．L1的电压为L2电压的2倍
B．L1消耗的电功率为0.75 W
C．L2的电阻为12 Ω
D．L1，L2消耗的电功率的比值大于4：1
参考答案：BD
本题解析：
本题难度：一般
4、选择题 （3分）（2011?海南）如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（?）
A．V的读数变大，A的读数变小
B．V的读数变大，A的读数变大
C．V的读数变小，A的读数变小
D．V的读数变小，A的读数变大
参考答案：B
本题解析：根据S的通断可得出电路电阻的变化，则由闭合电路欧姆定律可得出电路中总电流及路端电压的变化；再由串并联电路的性质可判及各部分电流的变化．
解：S断开，相当于电阻变大，则由闭合电路欧姆定律可得电路中总电流减小，故路端电压增大，V的读数变大；
把R1归为内阻，内电压减小，故R3中的电压增大，由欧姆定律可知R3中的电流也增大，电流表示数增大，故B正确；
故选B．
点评：应用闭合电路欧姆定律解决电路的动态分析时一般可按照：外电路﹣内电路﹣外电路的分析思路进行，灵活应用闭合电路欧姆定律及串并联电路的性质进行分析即可求解．
本题难度：简单
5、选择题 在图(a)所示电路中，V1、V2都是有0～3 V和0～15 V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R1、R2两端的电压分别为( )
A．9.6 V,2.4 V
B．12 V,2.4 V
C．2.4 V,12 V
D．2.4 V,9.6 V
参考答案：A
本题解析：由b图读出电压表V1、V2的读数分别为U1=2.40V，U2=12.0V，由a图分析得知，电阻R1两端的电压等于两个电压表读数之差，即为12.0V-2.4V=9.6V；电阻R2两端的电压等于电压表V1的读数2.4V．
所以A正确，BCD错误。
考点：串联电路和并联电路
本题难度：一般
