1、简答题 一伏特表有电流表G与电阻R串联而成，如图所示，若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进（ ）
A．在R上串联一比R小得多的电阻
B．在R上串联一比R大得多的电阻
C．在R上并联一比R小得多的电阻
D．在R上并联一比R大得多的电阻
参考答案：要让电流稍大一点，则应减小总电阻，给R并联一电阻可达到要求，
? 若并联一比R小得多的电阻，其并联值会比并联的电阻阻值还要小，电流增加太多，故应并联一比R大得多的电阻
? 可使总电阻稍变小，满足要求．
? 故A，B，C错误，D正确．
故选：D
本题解析：
本题难度：一般

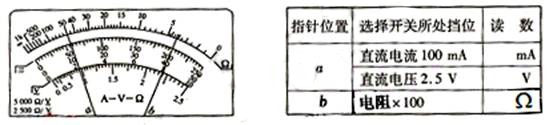

2、计算题 Ⅰ．（6分）用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数是多少？请填在表格中。
Ⅱ．（6分）用右图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用。除电池、开关和导线外，可供使用的实验器材还有：（a）电流表（量程0.6A、3A）；
（b）电压表（量程3V、15V）
（c）定值电阻（阻值1
、额定功率5W）
（d）
定值电阻（阻值10，额定功率10W）
（e）滑动变阻器（阴值范围0--10、额定电流2A）
（f）滑动变阻器（阻值范围0-100、额定电流1A）那么
（1）要正确完成实验，电压表的量程应选择?V，电流表的量程应选择?A；R0应选择?的定值电阻，R应选择阻值范围是?的滑动变阻器。（2）引起该实验系统误差的主要原因是?。Ⅲ．（6分）探究力对原来静止的物体做的功与物体获得的速度的关系，实验装置如图所示，实验主要过程如下：
?（1）设法让橡皮筋对小车做的功分别为W、2W、3W、……；?（2）分析打点计时器打出的纸带，求出小车的速度
、
、
、……；?（3）作出
草图；?（4）分析图像。如果图像是一条直线，表明∝
；如果不是直线，可考虑是否存在
∝
、∝
、∝
等关系。以下关于该试验的说法中有一项不正确，它是___________。A．本实验设法让橡皮筋对小车做的功分别为W、2W、3W、……。所采用的方法是选用同样的橡皮筋，并在每次实验中使橡皮筋拉伸的长度保持一致。当用1条橡皮筋进行是实验时，橡皮筋对小车做的功为W，用2条、3条、……橡皮筋并在一起进行第2次、第3次、……实验时，橡皮筋对小车做的功分别是2W、3W、……。B．小车运动中会受到阻力，补偿的方法，可以使木板适当倾斜。C．某同学在一次实验中，得到一条记录纸带。纸带上打出的点，两端密、中间疏。出现这种情况的原因，可能是没有使木板倾斜或倾角太小。D．根据记录纸带上打出的点，求小车获得的速度的方法，是以纸带上第一点到最后一点的距离来进行计算。
参考答案：Ⅰ．
指针位置
选择开关所处的档位
读?数
a
直流电流100mA
23.0mA
直流电压2.5V
0.57V
b
电阻×100
320ΩⅡ．（1）3；0.6；1；0～ 10
（2）由于电压表的分流作用造成电流表读数总是比电池实际输出电流小
Ⅲ．D
本题解析：
Ⅰ．直流电流100mA档读第二行“0～10”一排，最小度值为2mA估读到1mA就可以了；直流电压2.5V档读第二行“0~250”一排，最小分度值为0.05V估读到0.01V就可以了；电阻×100档读第一行，测量值等于表盘上读数“3.2”乘以倍率“100”。
Ⅱ．由于电源是一节干电池（1.5V），所选量程为3V的电压表；估算电流时，考虑到干电池的内阻一般几Ω左右，加上保护电阻，最大电流在0.5A左右，所以选量程为0.6A的电流表；由于电池内阻很小，所以保护电阻不宜太大，否则会使得电流表、电压表取值范围小，造成的误差大；滑动变阻器的最大阻值一般比电池内阻大几倍就好了，取0～10Ω能很好地控制电路中的电流和电压，若取0～100Ω会出现开始几乎不变最后突然变化的现象。关于系统误差一般由测量工具和所造成测量方法造成的，一般具有倾向性，总是偏大或者偏小。本实验中由于电压表的分流作用造成电流表读数总是比测量值小，造成E测<E真，r测<r真。
Ⅲ．本实验的目的是探究橡皮绳做的功与物体获得速度的关系。这个速度是指橡皮绳做功完毕时的速度，而不整个过程的平均速度，所以D选项是错误的。
本题难度：一般
3、选择题 如图所示，一束带电粒子（不计重力），垂直电场线方向进入偏转电场，试判断在以下情况下，粒子应具备什么条件才能得到相同的偏转距离y和偏转角度φ（U、d、L保持不变）．（ ）
A．进入偏转电场的速度相同
B．进入偏转电场的动能相同
C．进入偏转电场的电量相同
D．先由同一加速电场加速后，再进入同一偏转电场
参考答案：设加速电压为U1，偏转电压为U2，
在加速电场中，由动能定理得：qU1=12mv02
在偏转电场中，偏转位移y=12at2=12?qU2mdL2v02=U2L24dU1．①
偏转角度φ的正切值tanφ=vyv0=atv0=qU2mdv0?Lv0=qU2Lmdv02=U2L2dU1．②
A、进入偏转电场的速度相同，比荷不一定相同，则偏转位移和偏转角的正切值不一定相同．故A错误．
B、进入偏转电场的动能相同，即12mv02相同，电荷的电量不一定相同，则偏转位移和偏转角的正切值不一定相同．故B错误．
C、进入偏转电场的电量相同，因为电荷的质量、进入偏转电场的速度不一定相同，则偏转位移和偏转角的正切值不一定相同．故C错误．
D、先由同一加速电场加速后，再进入同一偏转电场，由①②两式可知，偏转位移和偏转角相同．故D正确．
故选：D．
本题解析：
本题难度：简单
4、简答题 如图所示，在xoy平面中第一象限内有一点P（4，3），OP所在直线下方有垂直于纸面向里的匀强磁场，OP上方有平行于OP向上的匀强电场，电场强度E=100V/m．现有质量m=1×10-6kg，电量q=2×10-3C带正电的粒子，从坐标原点O以初速度v=1×103m/s垂直于OP方向射入磁场，经过P点时速度方向与OP垂直并进入电场，在经过电场中的M点（图中未标出）时的动能为O点时动能的2倍，不计粒子重力．求：
（1）磁感应强度的大小；
（2）OM两点间的电势差；
（3）M点的坐标及粒子从O运动到M点的时间．
参考答案：（1）因粒子过P点时垂直于OP，所以OP为粒子做圆周运动的直径是5m，
由于Bqv=mv2R，
解得：B=0.2T，
（2）进入电场后，沿着电场线方向，
y′=12at2=105t2
vy=at=2×105t
垂直于电场方向，x′=vt=103t
vx′=103m/s
∵2EKO=EKM
即2×12mv2=12m(vx′2+vy′2)
解得：x′=5m
y′=2.5m
t=0.5×10-2s
电势差U=E（OP+y′）=7.5×102V
（3）粒子在磁场中从O到P的运动时间，t′=T2=7.85×10-3s
粒子在电场中从P到M的运动时间，t=0.5×10-2s
所以从O到M的总时间，t总=t+t′=1.285×10-2s，
M点的坐标：X=（OP+y′）cosθ-x′sinθ=3m
Y=（OP+y′）sinθ+x′cosθ=8.5m
答：（1）磁感应强度的大小0.2T；
（2）OM两点间的电势差7.5×102V；
（3）M点的坐标（3m，8.5m）及粒子从O运动到M点的时间1.285×10-2s．
本题解析：
本题难度：简单
5、选择题 下面关于电动势的各种说法中正确的是（ ）
A．电源的电动势等于电源正负极之间的电势差
B．用电压表（理想电压表）直接测量电源两极得到的电压数值就等于电源电动势的值
C．电源的电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关
D．电动势越大，说明非静电力在电源内部从负极向正极移送单位电荷量的电荷做功越多
参考答案：BD
本题解析：
本题难度：一般
