1、简答题 有一金属电阻丝的阻值约为20Ω，现用以下实验器材测量其电阻率：
A．电压表V1（量程0～15V，内阻约15kΩ）
B．电压表V2（量程0～3V，内阻约3kΩ）
C．电流表A1?（量程为0～0.6A，内阻约为0.5Ω）
D．电流表A2（量程为0～50mA，内阻约为10Ω）
E．滑动变阻器R1（阻值范围0～1kΩ，允许最大电流0.2A）
F．滑动变阻器R2（阻值范围0～20Ω，允许最大电流1.0A）
G．螺旋测微器
H．电池组（电动势3V，内电阻0.5Ω）
I．开关一个和导线若干
（1）某同学决定采用分压式接法调节电路，为了准确地测量出电阻丝的电阻，电压表选______，电流表选______，滑动变阻器选______（填写器材前面的字母）；

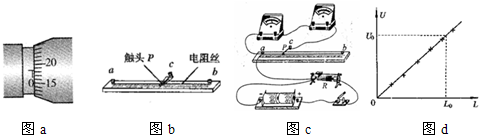

（2）用螺旋测微器测量该电阻丝的直径，示数如图a所示，该电阻丝直径的测量值d=______mm；
（3）如图b所示，将电阻丝拉直后两端分别固定在刻度尺两端的接线柱a和b上，其间有一可沿电阻丝滑动的触头P，触头的上端为接线柱c．当按下触头P时，它才与电阻丝接触，触头的位置可在刻度尺上读出．实验中改变触头与电阻丝接触的位置，并移动滑动变阻器的滑片，使电流表A示数I保持不变，记录对应的电压表读数U．
该同学的实物连接如图c所示，他的连线是否正确，如果有错，在连接的导线上打“×”并重新正确连线；如果有导线遗漏，请添加导线，完成正确的实物连接图．
（4）利用测量数据描点作出U-L图线，如图d所示，并求得图线的斜率k．用电阻丝的直径d、电流I和斜率k表示电阻丝的电阻率ρ=______．

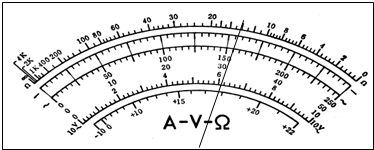

2、简答题 如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为______V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为______Ω；用多用表测电阻所运用的原理是______．
3、填空题 一个量程为0～100μA的电流表，内阻为100Ω，再给它串联一个9900Ω的电阻，将它改装成电压表，改装后电压表的量程为______V．用它来测量一段电路两端的电压时，表盘指针如图所示，这段电路两端的电压是______v．
4、选择题 如图所示，两块正对着的平行金属板之间的距离为d，两板间电势差为U，上极板带正电，下极板带负电．有三个重力不计的粒子a、b、c分别带有等量的正电荷q，以相同的速度v从两板中间沿平行于板的方向进入两板间，最终落在下极板上，落点如图所示．则（ ? ）
A．电场力对三个粒子做功相等
B．电场力对粒子a做的功为qU
C．三个粒子在电场中运动的时间相等
D．三个粒子在电场中运动的加速度相等
5、简答题 如图所示，空间存在着电场强度E=2.5×102N/C、方向竖直向上的匀强电场，在电场内一长为L=0.5m的绝缘细线一端固定于O点，另一端拴着质量m=0.5kg、电荷量q=4×10-2C的小球．现将细线拉至水平位置，将小球由静止释放，当小球运动到最高点时细线受到的拉力恰好达到它能承受的最大值而断裂，取g=10m/s2．求：
（1）小球带何种电荷；
（2）小球运动到圆周最高点的速度；
（3）细线能承受的最大拉力值；
（4）当细线断后，小球继续运动到与O点水平方向的距离为L时，小球距离O点的高度．
