时间:2017-08-22 02:21:25
1、简答题 如图所示，用理想变压器向负载供电，变压器的输入电压不变．如果负载电阻的滑动头P向上移动，则图中交流电流表的示数将______、变压器的输入功率将______（以上空格均选填“变大”、“不变”或“变小”）．
参考答案：当变阻器的滑动头P向上移动时，滑动变阻器的电阻增大，电压不变，
所以负线圈的电流减小，交流电流表的示数将变小，
根据P=UI得变压器的输出功率变小，变压器的输入功率也变小．
故答案为：变小；变小
本题解析：
本题难度：一般
2、计算题 如图交流发电机电动势的瞬时表达式
，内阻不计。理想变压器的输出端并联24只彩色小灯泡，每只灯炮均标有“6V，0.25W”，灯泡都正常发光，导线电阻不计.问:
（
参考答案：
本题解析：
本题难度：一般
3、选择题 如图所示，理想变压器的输入电压保持不变．副线圈通过输电线接两个相同的灯泡L1和L2，输电线的等效电阻为R．开始时，电键S断开，当S闭合时，下列说法正确的是（ ）
A．电压表示数变大
B．灯泡L1更亮
C．电流表示数增大
D．变压器的输出功率减小
参考答案：A、由于输入的电压的大小和变压器的匝数比不变，所以变压器的输出的电压始终不变，当S接通后，电路的总电阻减小，总电流变大，所以电阻R上消耗的电压变大，所以灯泡L1的电压减小，即电压表示数减小，所以A错误；
B、当S接通后，电路的总电阻减小，总电流变大，所以电阻R上消耗的电压变大，由于输出的电压不变，所以灯泡L1的电压减小，电流减小，灯泡L1变暗，故B错误；
C、当S接通后，电路的总电阻减小，总电流变大，而变压器的匝数比不变，所以原线圈中的电流增大，故C正确；
D、变压器的输出电压不变，输出电流变大，所以输出功率变大，故D错误．
故选C．
本题解析：
本题难度：一般

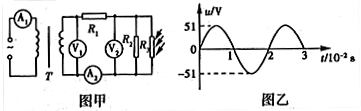

4、选择题 如图甲所示，T为理想变压器，A1、A2为理想交流电流表，V1、V2为理想交流电压表，R1、R2为定值电阻，R3为光敏电阻（光照增强，电阻减小），原线圈两端接如图乙所示正弦交流电源，当光照增强时，则有（ ）
A．图乙所示电压的瞬时值表达式为
B．若变压器原、副线圈的匝数比为4：1，则原、副线圈中的电流之比为1：4
C．电压表V1示数变小，电压表V2示数变大
D．电流表A1示数变大，电流表A2示数变大
参考答案：BD
本题解析：由图知，交变电流的周期为T=0.02s，
=100πrad/s，故图乙所示电压的瞬时值表达式为
，故A选项错误；由变压器的原理
和
知，若变压器原、副线圈的匝数比为4：1，则原、副线圈中的电流之比为1：4，B选项正确；当光照增强时，R3为光敏电阻（光照增强，电阻减小），R2、R3并联电阻减小，故副线圈的总电阻减小，而
、
、
不变，故副线圈两端的电压
不变，电压表V1示数不变，故C选项错误，根据欧姆定律
知，电流表A2示数变大，则电流表A1示数也变大，故D选项正确。
考点：变压器的原理 变压器的动态变化
本题难度：一般
5、简答题 图甲为某燃气炉点火装置的示意图，转换器能将直流电压转换如图乙所示的正弦交变电压u，并加在一理想变压器的原线圈上．当变压器副线圈输出电压的瞬时值达到5000V时，就会在钢针和金属板间引发电火花进而点燃气体．
（1）图中电压表的读数是多少？
（2）写出图乙所示交变电压的瞬时值表达式．
（3）此点火装置欲实现正常点火，变压器原、副线圈的匝数比n1：n2应满足什么条件？
参考答案：（1）根据图乙得到原线圈电压的最大值为5V，所以电压表的示数为：
U=UM
本题解析：
本题难度：一般
