时间:2017-08-22 02:19:33
1、选择题 如图所示，理想变压器原线圈a、b两端接正弦式电压，副线圈c、d两端通过输电线接两只相同的灯泡L1和L2，输电线的等效电阻为R，在图示状态，开关S是闭合的，当开关S断开时，下列各量中减小的是
[? ]
A．副线圈c、d两端的输出电压
B．通过灯泡L1的电流
C．副线圈输电线等效电阻R上的电压
D．原线圈a、b两端的电压
2、选择题 如图所示，理想变压器原、副线圈匝数比为2：1．电池和交变电源的电动势都为6V，内阻均不计．下列说法正确的是（ ）
A．S与a接通的瞬间，R中无感应电流
B．S与a接通稳定后，R两端的电压为0
C．S与b接通稳定后，R两端的电压为3V
D．S与b接通稳定后，原、副线圈中电流的频率之比为2：1
3、选择题 如图所示为含有理想变压器的电路，图中的三个灯泡L1、L2、L3都标有“5V、5W”字样．L4标有“5V、10W”字样，若它们都能正常发光，不考虑导线的能耗，则该电路a、b两端的输入功率Pab和输入电压Uab应为（ ）
A．20W，25V
B．25W，25V
C．20W，20V
D．25W，20V

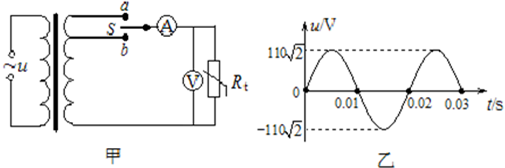

4、选择题 如图甲所示的电路中，S为单刀双掷开关，电表为理想电表，Rt为热敏电阻（阻值随温度的升高而减小），理想变压器原线圈接图乙所示的正弦交流电，则（ ）
A．变压器原线圈中交流电压u的表达式“u=110
| 2 |
5、选择题 电流互感器是用来测量大电流的仪器，如图所示是某学生设计的电流互感器原理图，以下说法正确的是（?）
A．图中因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大
B．图中电流表的示数比直接接在ab间时示数大
C．原理图有错误，原线圈匝数应比副线圈匝数少
D．图中电流表的示数就是ab间的电流大小
