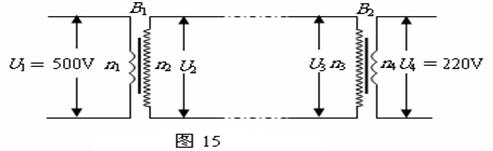

1、计算题 如图15所示，一小型发电站通过升压变压器B1和降压变压器B2把电能输送给用户(B1和B2都是理想变压器)，已知发电机的输出功率为500kW，输出电压为500V，升压变压器B1原、副线圈的匝数比为1∶10，两变压器间输电导线的总电阻为2Ω。降压变压器B2的输出电压为220V。求：
（1）输电导线上损失的功率；
（2）降压变压器B2的原、副线圈的匝数比。
2、选择题 如图，一理想变压器原线圈接入一交流电源，副线圈电路中R1、R2、R3和R4均为固定电阻，开关S是闭合的，V1和V2为理想电压表，读数分别为U1和U2；A1、A2和A3为理想电流表，读数分别为I1、I2和I3，现断开S，U1数值不变，下列推断中正确的是
[? ]
3、计算题 某小水电站发电机输出的电功率为100kW，输出电压为250V。现准备向远处输电，所用输电线的总电阻为8Ω，要求输电损失在输电线上的电功率不超过5%，用户获得220V电压，求所选用的升压变压器原、副线圈的匝数比和降压变压器原、副线圈的匝数比。
4、选择题 如图所示，理想变压器的原线圈接在u=220
sin（100πt）（V）的交流电源上，副线圈接有R=55Ω的负载电阻．原、副线圈匝数之比为2：1．电流表、电压表均为理想电表．下列说法正确的是（ ? ）
A．原线圈中电流表的读数为1A
B．原线圈中的输入功率为220
W
C．副线圈中电压表的读数为110
V
D．副线圈中输出交流电的周期为50s
5、选择题 为了监测变电站向外输电情况，要在变电站安装互感器，其接线如图所示，两变压器匝数分别为N1、N2和N3、N4，a和b是交流电表，则以下说法正确的是?（?）
A．N1﹤N2
B．N3＞N4
C．a为交流电流表，b为交流电压表
D．a为交流电压表，b为交流电流表
