1、单项选择题 在电度表（火表）中，电枢中的电流与负载成（）。电动机上产生的转矩与负载上的电压与电流的乘积成（）。
A.正比、正比
B.反比、正比
C.正比、反比
D.反比、反比
点击查看答案
本题答案：A
本题解析：暂无解析
2、填空题 没有信号输入时，仍有水平扫描线，这时示波器工作在（）状态，若工作在（）状态，则无信号输入时就没有扫描线。
点击查看答案
本题答案：连续扫描 ; 触发扫描;
本题解析：试题答案连续扫描 ; 触发扫描;
3、问答题 SBM-10A型示波器的带宽fh=30MHz，求上升时间。
点击查看答案
本题答案：
试题答案
4、填空题 电子测量按测量的方法分类为（）、（）和（）三种。
点击查看答案
本题答案：直接测量、间接测量、组合测量；
本题解析：试题答案直接测量、间接测量、组合测量；

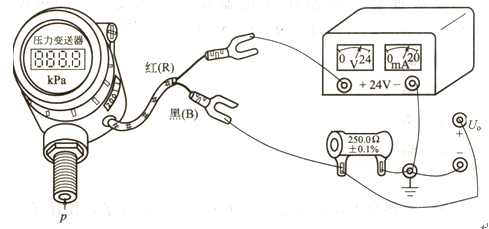

5、问答题 连接下图中的各个器件或设备，最终得到1～5V电压输出。
点击查看答案
本题答案：试题答案
6、填空题 电子示波器的心脏是阴极射线示波管，它主要由（）、（）和（）三部分组成。
点击查看答案
本题答案：电子枪、偏转系统、荧光屏；
本题解析：试题答案电子枪、偏转系统、荧光屏；
7、问答题 测量误差有哪几种？怎样减少误差？
点击查看答案
本题答案：测量误差——出现测量结果与实际值（真值）有差异，这种差异称为
本题解析：试题答案测量误差——出现测量结果与实际值（真值）有差异，这种差异称为测量误差。
（1）测量误差是的不可避免的。
（2）寻找误差的来源，尽可能防止误差和减小误差。
（3）测量结果进行正确的处理，使测量结果接近被测量对象的实际情况。
测量误差按表示方法分类有绝对误差、相对误差、允许误差。
对任何一物理量的测量，除了对被测项目的工作原理有比较清楚的了解外，最重要的还应熟悉仪器，掌握测量的方法，才能准确迅速地完成测量任务。
分清误差的来源，按各种误差的克服办法去减小误差，这是最根本的途径和最有效的措施。
1．减小方法误差2．减小使用误差3．减小人身误差
4．减小仪器误差5．误差数据的处理方法
8、填空题 如果输入信号ui（t）的周期为T，取样脉冲的周期为Ts=mT+△t，若m取值为10，则采样频率至少为（）。
点击查看答案
本题答案：1/10
本题解析：试题答案1/10
9、问答题 荧光屏按显示余辉长短可分为几种？各用于何种场合？
点击查看答案
本题答案：荧光屏按显示余辉时间长短可分成为长余辉（100ms～1s）、
本题解析：试题答案荧光屏按显示余辉时间长短可分成为长余辉（100ms～1s）、中余辉（1ms～100ms）和短余辉（10μs～10ms）的不同规格。普通示波器需采用中余辉示波管，而慢扫描示波器则采用长余辉示波管。
10、问答题 使用电子计数器测量相位差、脉冲宽度时，如何选择触发极性？
点击查看答案
本题答案：电子计数器测量相位差、脉冲宽度时时通常是测量两个正弦波
本题解析：试题答案电子计数器测量相位差、脉冲宽度时时通常是测量两个正弦波上两个相应点之间的时间间隔，触发极性可以取“+”，也可以取“-”，根据测量方便进行选择。为了减小测量误差，可利用两个通道的触发源选择开关，第一次设置为“+”，信号由负到正通过零点，测得T1；第二次设置为“-”，信号由正到负通过零点，测得T2；两次测量结果取平均值。
11、问答题
用一只量程为5V，准确度s＝1.5级电压表测量题2.20图中a、b点电位分别为和Ua＝4.26V，Ub＝4.19V，忽略电压表的负载效应，求：
①Ua、Ub绝对误差、相对误差各为多少？
②利用Uab＝Ua－Ub公式计算，则电压Uab的绝对误差和相对误差各为多少？
点击查看答案
本题答案：试题答案
12、填空题 采用电子计数器测量频率，当被测频率一定时，延长闸门开启时间可以减小1误差对测频误差的影响；当闸门时间一定时，（）可减小由1误差产生的测频误差
点击查看答案
本题答案：测周期
本题解析：试题答案测周期
13、问答题 电子技术器中的时基信号有什么特点？它是如何实现的？
点击查看答案
本题答案：时基信号特点：一是有很高的精度，因为在电子计数器中总是

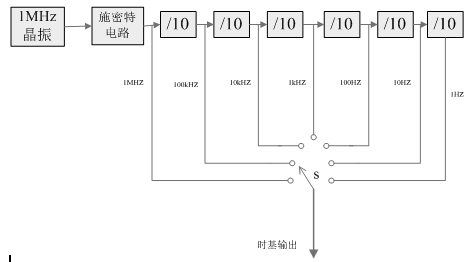

本题解析：试题答案时基信号特点：一是有很高的精度，因为在电子计数器中总是采用高精度的石英晶体振荡器来产生标准时间信号；二是多值性，即能够产生多种不同的频率。为了满足不同频率和时间的测量需要，通过计数器一般都有多种不同的标准时间，这些不同的标准时间信号都是由石英晶体振荡器通过分频或倍频所得，供时基选择电路选用。如下图所示：
分频电路一般采用与十进制数相同的电路，倍频电路一般采用非线性LC选频放大器。为了保证分频或倍频后时基信号的精度，需采用门控分频或锁相倍频等方法来改进电路。
14、填空题 晶体管特性图示仪主要是由_基极信号发生器.（），测试转换开关和显示单元等组成。
点击查看答案
本题答案：集电极扫面电压发生器
本题解析：试题答案集电极扫面电压发生器
15、单项选择题 以下各电路中，不属于频率特性测试仪内部组成部分的是（）
A、扫描电路
B、稳幅电路
C、频率标志电路
D、检波探头
点击查看答案
本题答案：D
本题解析：暂无解析
16、填空题 频率标志电路产生频标的方法通常是（）。
点击查看答案
本题答案：差频法
本题解析：试题答案差频法
17、问答题 频率合成的实现方法有哪几种？各有何优缺点？
点击查看答案
本题答案：频率合成器的方法：直接合成法和间接合成法
直
本题解析：试题答案频率合成器的方法：直接合成法和间接合成法
直接合成法：是将基准晶体振荡器产生的标准频率信号，利用倍频器、分频器、混频器及滤波器等进行一系列四则运算以获得所需的频率输出的一种方法。
优点：频率的稳定度高，频率的转换速度快，频谱纯度高，频率间隔小，可以做到0.1HZ以下。
缺点：需要大量的混频器、滤波器、分频器及倍频器等装置，电路单元多，设备复杂，体积大而笨重，造价贵。
间接合成法：即锁相合成法，它通过锁相环来完成频率的加、减、乘、除（即完成频率的合成）。
优点：锁相环具有滤波作用，其通频带可做的很窄，且中心频率易调，能自动跟踪输入频率，可省去直接合成法中所使用的大量滤波器、混频器、分频器等，有利于简化结构，减低成本，易于集成。
缺点：（书上没有，网上搜的）带内相位噪声不仅受限于参考源的相噪，也受数字鉴相器、数字分频器等数字器件相噪的限制。
18、填空题 数字电压表的最大计数容量为19999，通常称该表为（）位数字电压表；若其最小量程为0.2V，则其分辨力为（）。
点击查看答案
本题答案：4 (或四位半) ; 10μV;
本题解析：试题答案4 (或四位半) ; 10μV;
19、问答题 通用示波器应包括哪些单元？各有何功能？
点击查看答案
本题答案：通用示波器主要包括X偏转系统、Y轴偏转系统和示波管三大部分。
本题解析：试题答案通用示波器主要包括X偏转系统、Y轴偏转系统和示波管三大部分。如图8.1所示。Y轴偏转系统将输入的被测交流信号放大；X轴偏转系统提供一个与时间成线性关系的锯齿波电压；两组电压同时加到示波管的偏转板上，示波管中的电子束在偏转电压的作用下运动，在屏幕上形成与被测信号一致的波形。阴极射线示波管主要由电子枪、偏转系统和荧光屏三部分组成，它们都被密封在真空的玻璃壳内，电子枪产生的高速电子束打在荧光屏上，偏转板控制电子束的偏转方向，使其按要求在荧光屏相应的部位产生荧光。
20、填空题 电子电压表按其电路组成形式可以分为放大—检波式、（）和外差式三种类型。
点击查看答案
本题答案：检波-放大式
本题解析：试题答案检波-放大式
21、名词解释 副基准
点击查看答案
本题答案：通过直接或间接与国家基准比对，确定其量值并经国家鉴定批准的计
本题解析：试题答案通过直接或间接与国家基准比对，确定其量值并经国家鉴定批准的计量器具。其地位仅次于国家基准，平时用来代替国家基准使用或验证国家基准的变化。
22、问答题
用某直流电桥测量电阻Rx，当电桥平衡是，三个桥臂电阻分别为R1=100Ω，R2=50Ω，RN=25Ω。电路如图所示。求电阻Rx。
点击查看答案
本题答案：试题答案
23、单项选择题 下列说法正确的是（）
A、采用频率合成技术可以把信号发生器的频率稳定度和准确度提高到与基准频率相同的水平
B、高频信号发生器只能输出等幅高频正弦波
C、低频信号发生器的指示电压表的示值就是它输出电压的实际值
D、脉冲信号的上升时间是指脉冲幅度从零上升到满幅度值所需的时间
点击查看答案
本题答案：A
本题解析：暂无解析
24、单项选择题 能够输出多种信号波形的信号发生器是（）
A、锁相频率合成信号源
B、函数发生器
C、正弦波形发生器
D、脉冲发生器
点击查看答案
本题答案：B
本题解析：暂无解析
25、填空题 示波器荧光屏的发光原理是将电子束的动能转换成光能，并产生部分（）。
点击查看答案
本题答案：亮点
本题解析：试题答案亮点
26、填空题 时基信号一般由（）产生。为得到各种不同的时标，可对同一时基信号进行和倍频。
点击查看答案
本题答案：石英晶体振荡器;分频
本题解析：试题答案石英晶体振荡器;分频
27、问答题 利用拍频法测频，在46s内数得100拍，如果拍频周期数计数的相对误差为±l％，秒表误差为±0.2s，忽略标准频率（本振）的误差，试求两频率之差及测量的绝对误差。
点击查看答案
本题答案：试题答案
28、问答题 简述消除或削弱系统误差的典型测量技术有哪几种？
点击查看答案
本题答案：（1）零示法，（2）替代法，（3）补偿法，（4）对照法，（5
本题解析：试题答案（1）零示法，（2）替代法，（3）补偿法，（4）对照法，（5）微差法，（6）交叉读数法
29、问答题 什么是DCS？
点击查看答案
本题答案：DCS也称分散式控制系统，它是利用计算机技术、控制技术
本题解析：试题答案DCS也称分散式控制系统，它是利用计算机技术、控制技术、通信技术、图形显示技术实现过程控制和过程管理的控制系统。
30、填空题 测量结果通常用（）、精密度和精确度三个参数来评定。
点击查看答案
本题答案：准确度
本题解析：试题答案准确度
