1、问答题

利用微差法测量一个l0V电源，使用9V标称相对误差±0.1％的稳压源和一只准确度为s的电压表，如题2.17图所示。要求测量误差ΔU/U≤±0.5%，问s＝？


点击查看答案

本题答案：试题答案

2、问答题  延迟线的作用是什么？延迟线为什么要放置在内触发信号之后引出？

点击查看答案

本题答案：延迟线是一种传输线，起延迟时间的作用。
在前面讨
本题解析：试题答案延迟线是一种传输线，起延迟时间的作用。
在前面讨论触发扫描时已经介绍，触发扫描发生器只有当被观察的信号到来时才工作，也就扫描的开始时间总是滞后于被观测脉冲一段时间，这样，脉冲的上升过程就无法被完整地显示出来，因为有一段时间扫描尚未开始。延迟线的作用就是把加到垂直偏转板的脉冲信号延迟一段时间，使信号出现的时间滞后于扫描开始时间，这样就能够保证在屏幕上可以扫出包括上升时间在内的脉冲全过程。

3、单项选择题  在通用计数器测量低频信号的频率时，采用倒数计数器是为了（）

A.测量低频周期
B.克服转换误差
C.测量低频失真
D.减小测频时的量化误差影响

点击查看答案

本题答案：D
本题解析：暂无解析

4、问答题  示波器Y通道内为什么既接入衰减器又接入放大器？它们各起什么作用？

点击查看答案

本题答案：为适应Y通道输入的被测信号的大幅度的变化既接入衰减器又接入放
本题解析：试题答案为适应Y通道输入的被测信号的大幅度的变化既接入衰 91ExAM.org减器又接入放大器。
放大器对微弱的信号通过放大器放大后加到示波器的垂直偏转板，使电子束有足够大的偏转能量。
衰减器对输入的大幅度信号进行衰减。

5、问答题  频谱分析仪的静态和动态分辨率有何区别和联系？

点击查看答案

本题答案：分辨率是指频谱分析仪能把靠得很近的、相邻的二个频谱分量分辨出
本题解析：试题答案分辨率是指频谱分析仪能把靠得很近的、相邻的二个频谱分量分辨出来的能力。其中静
态分辨率决定扫频的宽度；动态分辨率则对扫速有大的影响。一般静态分辨率Bq在仪器技
术说明书中给出的，而动态分辨率Bd则与我们使用条件有关，很明显，Bd总是大于Bq，而
且扫频速度越快，Bd越宽。一 般说来，动态分辨率Bd决定于静态分辨率Bq。

6、问答题  计算下列波形的幅度和频率（经探头接入）： （1）V／div位于0.2档，t／div位于2μs档。 ①H＝2div，D＝3div ②H＝5div，D＝2div． ③H＝3div，D＝5div

点击查看答案

本题答案：试题答案

7、填空题  电流表中用于控制的两个弹簧采用反向绕制的作用是（）。

点击查看答案

本题答案：消除零点漂移
本题解析：试题答案消除零点漂移

8、问答题  简述直流电桥测量电阻的基本方法。

点击查看答案

本题答案：试题答案

9、问答题  电子测量技术有哪些优点？

点击查看答案

本题答案：（1）测量频率范围宽（2）测试动态范围广（3）测量的准确度高
本题解析：试题答案（1）测量频率范围宽（2）测试动态范围广（3）测量的准确度高（4）测量速度快（5来源:91考试网 91exam.org）易于实现遥测和长期不间断的测量（6）易于实现测量过程的自动化和测量仪器的智能化

10、问答题  简述函数信号发生器的基本组成及各组成部分的功能。

点击查看答案

本题答案：（1）高频信号发生器主要由主振级、调制级、内调制振荡器、输出
本题解析：试题答案（1）高频信号发生器主要由主振级、调制级、内调制振荡器、输出级、监视器和电源六部分组成。
（2）主振级功能：产生高频等幅载波信号。
调制级功能：主振级产生的高频等幅载波信号和调制信号发生器产生音频调制信号经调制级，输出载有音频信号的已调波。
内调制振荡器：产生内调制信号。
输出级：对已调信号进行放大和滤波，然后在比基础上通过衰减器对输出电平进行较大范围的调节和输出阻抗的变换，以适应各种不同的需要。
监视器：用来测量输出信号载波的电平和调幅系数，显示输出信号的频率、幅度、波形等，对输出信号进行监视。
电源：供给各部分所需的直流电压，使各部分能正常稳定地工作。

11、问答题  使用扫频仪是，什么情况下要用检波探头？什么情况下不用检波探头？

点击查看答案

本题答案：使用扫频仪时，需要使用检波探头的情况有：基本检查阶段时需将检
本题解析：试题答案使用扫频仪时，需要使用检波探头的情况有：基本检查阶段时需将检波探头接“RF输出口”，再将检波探头输出与“Y输入”端口相连；在电路幅频测量时要用到以及电路参数增益的测量时；
不需要的情况有：频率检查，输出功率检查，带宽的测量，以及回路Q值的测量

12、单项选择题  在相同条件下多次测量同一量时，随机误差的（）。

A.绝对值和符号均发生变化
B.绝对值发生变化，符号保持恒定
C.符号发生变化，绝对值保持恒定
D.绝对值和符号均保持恒定

点击查看答案

本题答案：A
本题解析：暂无解析

13、问答题  如何进行示波器的幅度校正和扫描时间校正？

点击查看答案

本题答案：幅度校正的方法是：设校正器输出电压幅度为1V，把它加到Y输入
本题解析：试题答案幅度校正的方法是：设校正器输出电压幅度为1V，把它加到Y输入端，灵敏度开关置于“1”档的校正位置上，调节Y轴灵敏度电位器，使波形在Y轴显示为1cm或1div。
扫描时间校正的方法是：设校正器输出电压的频率为1KHz，把它加到Y输入端，扫描时间开关置于“1”ms档的校正位置上，调节X轴灵敏度电位器，使标尺的满度范围内正好显示10个周期。

14、单项选择题  下列不属于测量误差来源的是（）。

A.仪器误差和（环境）影响误差
B.满度误差和分贝误差
C.人身误差和测量对象变化误差
D.理论误差和方法误差

点击查看答案

本题答案：B
本题解析：暂无解析

15、问答题  电流的直接测量与间接测量原理有何区别？两种测量方法的测量准确度各取决于什么因数？

点击查看答案

本题答案：电流的直接测量就是把电流表串入电路，从电流表直接测出电
本题解析：试题答案电流的直接测量就是把电流表串入电路，从电流表直接测出电流值。间接测量法就是先测量负载两端电压，然后换算出电流值。直接测量法的测量准确度主要取决于串入的电流表的精度和内阻，内阻越小越好；间接测量法则与电压表精度和内阻有关，内阻越大越好。

16、问答题  比较测量和计量的类同和区别

点击查看答案

本题答案：测量是把被测量与标准的同类单位量进行比较，从而确定被测
本题解析：试题答案测量是把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。
计量是利用技术·阳法制手段实现单位统一和量值准确可靠的测量。
计量可看作测量的特殊形式，在计量过程中，认为所使用的量具和仪器是标准的，用它们来校准、检定受检量具和仪器设备，以衡量和保证使用受检量具仪器进行测量时所获得测量结果的可靠性。因此，计量又是测量的基础和依据。

17、问答题  外差式频谱分析仪能进行实时分析吗？为什么？

点击查看答案

本题答案：外差式频谱分析仪采用扫频技术进行频率调谐，其核心部分如同一台
本题解析：试题答案外差式频谱分析仪采用扫频技术进行频率调谐，其核心部分如同一台外差式接收机。目
前常用的外差扫频式频谱分析仪有全景式和扫中频式两种。前者可在一次扫频过程中观察信
号整个频率范围的频谱。而后者一次扫描分析过程只观察某一较窄频段的频谱，因而可实现
较高分辨力分析。由于进行的是扫描分析，信号中的各频率分量不能同时被测量到来源：www.91exam.org，因而不
能提 供相位频谱，不能做实时分析，只适用于周期信号或平稳噪声的分析。

18、单项选择题  下列说法正确的是（）

A、采用频率合成技术可以把信号发生器的频率稳定度和准确度提高到与基准频率相同的水平
B、高频信号发生器只能输出等幅高频正弦波
C、低频信号发生器的指示电压表的示值就是它输出电压的实际值
D、脉冲信号的上升时间是指脉冲幅度从零上升到满幅度值所需的时间

点击查看答案

本题答案：A
本题解析：暂无解析

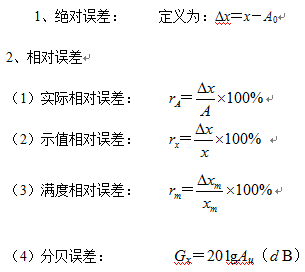

19、问答题  按照表示方法的不同，测量误差分成哪几类？

点击查看答案

本题答案：试题答案

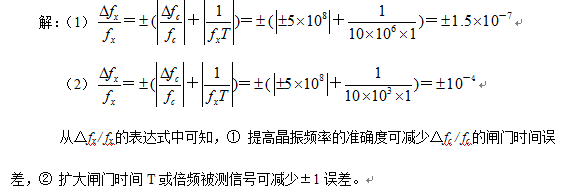

20、问答题  用某计数式频率计测频率，已知晶振频率的相对误差为Δfc/fc＝±5×10-8，门控时间T＝1s，求： （1）测量fx＝10MHz时的相对误差； （2）测量fx＝10kHz时的相对误差；并提出减小测量误差的方法。

点击查看答案

本题答案：试题答案

21、填空题  为提高曲线修匀时作图的准确度，通常采用的方法是（）。

点击查看答案

本题答案：分组平均
本题解析：试题答案分组平均

22、问答题  现有下列三种示波器，测量上升时间‘，，为80ns的脉冲波形，选用哪一种好？为什么？ （1）SBT5同步示波器fh=10MHz，tr≤40ns。 （2）SBMl0通用示波器fh＝30MHz，tr≤12ns。 （3）SR—8双踪示波器fh=15MHz，tr≤2，1ns。

点击查看答案

本题答案：试题答案

23、填空题  比对的目的是（）。

点击查看答案

本题答案：考核量值统一性
本题解析：试题答案考核量值统一性

24、单项选择题  示波器水平通道中，能保证每一次扫描都从同样的电平开始，使屏幕显示出稳定的波形的电路是（）

A、释抑电路
B、电压比较器
C、扫描发生器
D、时基闸门

点击查看答案

本题答案：A
本题解析：暂无解析

25、问答题  有两只量程相同的电流表，但内阻不一样，问哪只电流表的性能好？为什么？

点击查看答案

本题答案：电流表测量电流是将表串联在电路中的，内阻越小对电路的影响越小
本题解析：试题答案电流表测量电流是将表串联在电路中的，内阻越小对电路的影响越小，因而测量准确越高。

26、问答题  某电压放大器，测得输入端电压Ui＝1.0mV，输出端电压Uo＝1200mV，两者相对误差均为±2％，求放大器增益的分贝误差。

点击查看答案

本题答案：试题答案

27、问答题  什么是频谱分析，用频谱分析仪和示波器分析信号有什么不同？各有什么优点？

点击查看答案

本题答案：频谱分析仪都是以频率为自变量，以各频率分量的信号值为因变量进
本题解析：试题答案频谱分析仪都是以频率为自变量，以各频率分量的信号值为因变量进行分析的，通过频谱测量可以确定信号的谐波分量，还可以了解信号的频谱占用情况。
示波器和频谱仪都可用来观察同一物理现象，两者所得的结果应该是相同的。但由于两者是从不同角度去观察同一事物，故所得到的现象只能反映事物的不同侧面。因此，从测量
（1）某些在时域较复杂的波形，在频域的显示可能较为简单
（2）如果两个信号内的基波幅度相等，两次谐波幅度也相等，但基波与两次谐波的相位差不相等，则这两个信号所显示的频谱图是没有分别的，因为实际的频谱分析仪通常只给出幅度谱和功率谱，不直接给出相位信息；但用示波器观察这两个信号的波形却有明显不同。
（3）当信号中所含的各频率分量的幅度略有不同时，波形的变化是不太明显的，用示波器很难定量分析失真的程度，但是频谱仪对于信号的基波和各次滤波含量的大小则一目了然，因为谱线数量明显不同，而且直接可得出定量的结果。

28、问答题  什么叫失真？如何对它进行测量？

点击查看答案

本题答案：所谓失真度就是信号的全部谐波能量与基波能量的平方根值。
本题解析：试题答案所谓失真度就是信号的全部谐波能量与基波能量的平方根值。失真度分析仪是用来测量失真度的专用仪器，目前测量失真度的常用方法是基波抑制法，所谓基波抑制法，就是将被测信号中基波分量滤除，测量出所有谐波分量总的有效值，再确定其与被测信号总有效值相比的百分数即为谐波失真度值。

29、问答题

图示交流电桥，试推导电桥平衡时计算Rx和Lx的公式。若要求分别读数，如何选择标准元件？

点击查看答案

本题答案：试题答案

30、问答题  某直流电桥的四个桥臂电阻分别为R1＝1000Ω，R2＝100Ω，R3＝4lΩ和R4=400Ω。电源为1.5V（不计内阻），指示器灵敏度为2mm/A，内阻为50Ω。 （1）断开指示器，求其两端的戴维南等效电路。 （2）计算指示器由电路不平衡引起的偏转。

点击查看答案

本题答案：试题答案
