1、问答题
作图题：补全螺栓连接图中所缺的图线。
2、单项选择题 下列符号中表示强制国家标准的是（）。
A.GB/T
B.GB/Z
C.GB
3、填空题 机件中一般采用（）图表达机件的断面形状
4、填空题 弹簧可用于（）；（）、测力和储存能量等作用。常见弹簧有压缩弹簧、拉力弹簧、扭力弹簧。
5、填空题 在投影图上表示回转体就是把围成立体的（）与（）表示出来，并判别其可见性.
6、填空题 图纸的基本幅面有（）五种。
7、单项选择题 对于标准直齿圆柱齿轮，下列说法正确的是：（）
A、齿顶高>齿根高
B、齿高=2.5m
C、齿顶高=m
D、齿顶高=齿根高
8、填空题 标注尺寸的（）称为尺寸基准，机器零件在三个方向上，每个方向至少有一个尺寸基准。
9、填空题 标准梯形螺纹的牙型角为（）.
10、填空题 圆柱螺旋弹簧按承受载荷的不同分为（）；（）和扭力弹簧。
11、填空题 与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）；（）；（）。
12、问答题
绘图题：请在指定位置将主视图画成剖视图。
13、填空题 平面立体一般要标注（）三个方向的尺寸，回转体一般只标注（）和径向的尺寸。
14、问答题
作图题：根据给出的视图，补画第三视图（或视图所缺的图线）。
15、填空题 左视图是由左向右投射所得的视图，它反映形体的上下和前后方位，即（）方向。
16、问答题
作图题：试作图判別点M是否属于棱锥的棱线SA？又已知点N属于SA试根据其两面投影求作第三面投影。
17、问答题 作图题：作平面四边形ABCD的投影。
18、填空题 主视图所在的投影面称为（），简称正面，用字母（）表示，俯视图所在的投影面称为（），简称水平面，用字母H表示。左视图所在的投影面称为侧立投影面简称侧面，用字母W表示。
19、填空题 与三个投影面都倾斜的直线，称为（）。
20、单项选择题 基本视图主要用于表达零件在基本投影方向上的（）形状。
A.内部
B.外部
C.前后
D.左右
21、单项选择题
下列局部剖视图中，正确的画法是（）。
22、填空题 在机械制图中通常把由基本体组合而成的物体称为（）.
23、填空题 机件特定方向的视图称为（）。
24、填空题 垂直于一个投影面而于另两个投影面倾斜的平面称为（）。
25、填空题 尺寸数值可写尺寸线的（）或（）。
26、填空题 空间两直线的相对位置有（）；（）；（）三种。
27、填空题 平行在三面投影体系中有三种位置：（）；（），一般位置平面。
28、填空题 螺距P、导程Ph、线数n的关系是：（）；对于单线螺纹：（）
29、问答题
作图题：根据组合体的两视图，补画其第三视图。
30、填空题 正等测图的轴间角为（），轴向伸缩系数为（）。
31、问答题

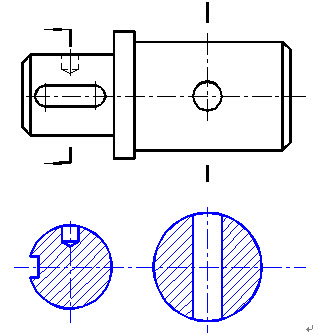

绘图题：在轴的小孔及键槽处，画移出断面图。
32、填空题 图框线用（）画出；不可见轮廓线用（）画出。
33、填空题 绘制圆的对称中心线时，其圆的相交处应是（），超出轮廓线的长度为3～5mm，当圆直径叫小时，中心线可用（）代替。
34、问答题
作图题：根据给出的视图，补画第三视图或视图中所缺的图线。
35、填空题 螺纹有（）和多线之分，沿一条螺旋线所形成的螺纹，称为（）。
36、单项选择题 外螺纹的大径用（）符号表示。
A、D
B、d
C、D1
D、d1
37、判断题 在剖视图中，切根线用细实线绘制。
38、填空题 导程S和螺距P的关系是（）。
39、填空题 尺寸标注中的符号：R表示（），Φ表示（）。
40、填空题 远离主视图的方向为（）方，靠近主视图的方向为（）方。
41、填空题 公差等级是确定（）的等级
42、问答题
作图题：补画剖视图中漏画的图线。
43、单项选择题
根据主、俯视图，判断主视图的剖视图哪个是正确的。（）
44、填空题 剖视图可分为（）；（）和局部剖视图.
45、填空题 正投影的投影特性（）、（）和类似性三种。
46、问答题
作图题：在指定位置将主视图画成剖视图。
47、填空题 螺纹按用途的不同，可分为（）和（）。
48、填空题 零件上常见的工艺结构有（）和（）、退刀槽和砂轮越程槽、凸台、凹坑、钻孔等。
49、判断题 铅垂面的水平投影积聚成平行X轴的直线段。
50、填空题 在图纸上必须用（）画出图框，标题栏一般应位于图纸的右下方位。
51、填空题 一张完整的零件图应包括下列四项内容：（）；（）、技术要求、标题栏。
52、填空题 位置公差项目有（）；（）；（）、位置度、同轴度、对称度、圆跳动、全跳动八种。
53、填空题 常用图线的种类有（）等八种。
54、填空题 主轴，传动轴，丝杆，衬套等属轴套类零件，主要结构形状为（）.
55、填空题 齿轮传动用于传递（）和（）运动，并可以改变运动速度和方向。
56、单项选择题 不可见轮廓线采用（）来绘制。
A．粗实线
B．虚线
C.细实线
57、填空题 立体表面交线的基本性质是（）和封闭性。
58、填空题 断面图分为（）和（）。
59、填空题 齿轮的轮齿部分沿分度圆柱面直母线方向度量的宽度，称为（）。
60、填空题 沿一条螺旋线型成的螺纹为（）。
61、填空题 主视图所在的投影面称为（），简称正面，用字母V表示。
62、问答题

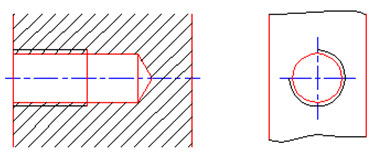

作图题：判断图中螺纹画法的错误，在相应位置画出正确视图
63、填空题 图样中，机件的可见轮廓线用（），不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用（）画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
64、填空题 用剖切面局部地剖开机件所得到的剖视图称为（）.
65、填空题 为了改善金属材料的力学性能（如强度，硬度，弹性等），提高零件的耐磨性，耐疲劳性常需对零件进行（）.
66、单项选择题 画正等轴测图的X、Y轴时，为了保证轴间角，一般用（）三角板绘制
A、30°
B、45°
C、90°
67、问答题

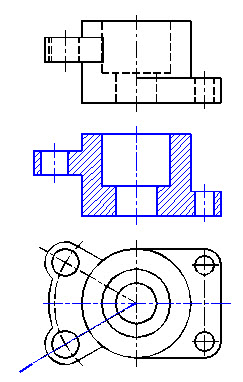

绘图题：在指定位置将主视图画成全剖视图
68、单项选择题 在半剖视图中，剖视图部分与视图部分的分界线为：（）
A、细点画线
B、粗实线
C、双点画线
点击查看答案 91exam .org
69、填空题 从螺纹的旋向分：（）和（）.
70、填空题 当线段垂直于投影面时，得到的投影（），具有（）。
71、填空题 常用比例有（）；（）和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
72、填空题 （）是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。
73、判断题 国家制图标准规定，各种图线的粗细相同。
74、填空题 在圆柱或圆锥外表面上形成的螺纹称（），在其内孔表面上所形成的螺纹称（）。
75、填空题 当机件外形比较简单，内形比较复杂而且又不对称时，常采用（）来表达.
76、填空题 主视图是由（）投射所得的视图，它反映形体的（）和左右方位，即主视方向。
77、单项选择题 已知直齿圆柱齿轮模数m=2.5mm，齿数z=25，则齿轮分度圆的直径为：（）
A、62.5mm
B、61.5mm
C、63mm
D、63.5mm
78、填空题 看、画组合体视图常用的方法有（），（）。
79、填空题 机件向基本投影面投射得到的视图称为（）。
80、填空题 空间直线的位置关系有（）（）、交叉三种。
81、填空题 平面图形中的线段有（）；（）和连接线段三种。
82、问答题

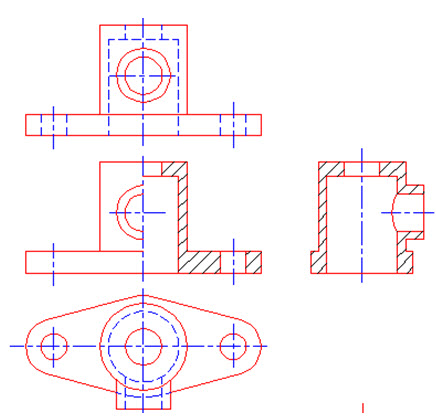

作图题：在指定位置将主视图改画成半剖视图，并补画全剖左视图
83、问答题
绘图题：改正双头螺柱连接中的错误画法
84、填空题 投影面平行线有三种：平行于H面的直线称为（），平行于V面的直线称为（），平行于W面的直线称为侧平线.
85、填空题 轴测图类型有：（）；（）.
86、问答题

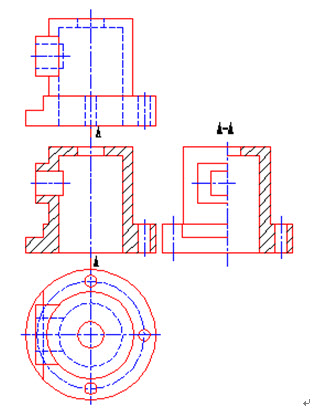

作图题：根据机件的两视图，画出半剖的主视图和全剖的左视图。
87、填空题 从螺纹的结构要到素是否符合国家标准来分，可把螺纹分为（）；（）和（）.
88、填空题 汉字应用（）体书写，数字和字母应书写为（）或正体。
89、填空题 键的种类很多，常用的有（）（）、钩头楔键等。
90、填空题 斜二测图的轴间角为（）；（），轴向伸缩系数为p1=r1=1、q1=0.5
91、填空题 确定组合体各组成部分之间相对位置的尺寸是（）.
92、填空题 与一个投影面平行，一定与其他两个投影面垂直，这样的平面称为投影面的平行面，具体又可分为（）；（）；（）。
93、填空题 常见的平面体有棱柱、棱锥、棱台等。常见的回转体有（）；（）、圆台、等。
94、填空题 正等轴测图包括（）；（）、和正三测。
95、填空题 常用键的种类（）；（）、钩头锲键、花键。
96、填空题 绘制正等轴测图，三个轴测轴的夹角为（）。
97、填空题 在投影面平行线中，侧平线的（）面反映实长，另外投影分别平行于（）轴和Y轴。
98、问答题

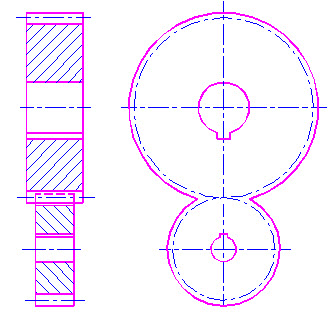

作图题：已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
99、填空题 用一个假想的圆通过齿轮各轮齿顶部，该圆称为（）。
100、填空题 三个平行直线位置的名称（）（）和侧平线。
101、问答题
读图题：
1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M68╳2的含义。
5．说明符号
的含义。
102、填空题 在机械制图中选用规定的线型，虚线是用于（）线，中心线、对称线就用（）线。
103、填空题 工程技术人员用于表达设计思想、进行技术交流时所绘制的各种图，通常称为（）。
104、填空题 基本代号由（）；（）和内径代号三部分组成。
105、填空题 常用的放松装置有（）；（）；（）和开口销等。
106、填空题 垂直于一个投影面，（）于另外两个投影面的直线.称为投影面垂直线.
107、问答题
作图题：已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。
108、填空题 圆柱被平面截切后产生的截交线形状有（）；（）；（）三种。
109、问答题
作图题：在指定位置画出剖面图（键槽深为3mm）。
110、填空题 图样中一般采用（）表达机件的外部结构形状，而机件的内部结构形状则采用剖图来表达。
111、判断题 国家制图标准规定，图纸大小可以随意确定
112、填空题 平面与投影面的交线，称为（）。
113、填空题 按剖切范围的大小来分，剖视图可分为（）；（）、局部剖视三种。
114、问答题

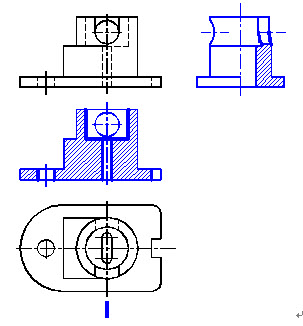

作图题：在指定位置将主视图改成全剖视图，并补画半剖的左视图
115、问答题
作图题：补画第三视图
116、判断题 空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。
117、填空题 平面图形中的线段有（）、（）和（）三种。
118、填空题 三视图的投影规律是：主视图与俯视图（）；主视图与左视图（）；俯视图与左视图（）。
119、多项选择题 建立比较基准，主要包括（）等。
A.统一付款方式
B.统一价格单位
C.统一财产范围
D.统一产权性质
E.统一采用总价
120、填空题 表面粗糙度是评定零件（）的一项技术指标，常用参数是轮廓算术平均偏差，其值越小，表面越光滑；其值越大，表面越（）。
121、问答题
绘图题：请根据给出的视图，补画第三视图（或视图所缺的图线）。
122、判断题 正平面的正面投影积聚为直线。
123、问答题
作图题：在指定位置将主视图画成全剖视图，左视图画成半剖视图。
124、填空题 常用图线的种类有（）；（）；（）、点划线、双点划线、三点画线、点线等八种。
125、填空题 回转体相交的相贯线形状有（）；（）；（）；（）四种。
126、填空题 按表面的性质不同，基本体通常分为（）和（）.
127、填空题 组合体上相邻表面的联接关系可分为：（）；（）两表面相切三种。
128、填空题 螺纹的旋向有（）和（）两种。
129、单项选择题
下列四组视图中，主视图均为全剖视图，其中（）的主视图有缺漏的线。
130、问答题
作图题：写出下列代号的含义
131、填空题 零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的（）方位，俯视图上只能反映零件的（）方位。
132、填空题 一个投影（）确定物体的形状，通常在工程上多采用（）投影。
133、填空题 标注圆的直径尺寸时，应在数字前加注符号（），标注球的直径符号为SΦ。
134、填空题 视图包括（）；（）斜视图；剖视图。
135、填空题 一螺纹的标注为M24×1.5，表示该螺纹是（）螺纹，其大径为（），螺距为1.5，旋向为右。
136、填空题 螺纹紧固件连接的基本形式有：（）、（）和螺钉连接。
137、填空题 在机械制图中通常把基本体组合而成的物体称为（）。 来源:91考试网 91eXAm.org
138、问答题
作图题：参造图例完成下图形（比例1：1），保留作图痕迹
139、填空题 表面都是由若干个平面所围成的几何形体，称为（）.
140、问答题
绘图题：完成下列各形体的投影。
141、填空题 已知直齿圆柱齿轮分度圆的直径d=105mm，齿数z=35，则齿轮模数m为（）.
142、填空题 圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为（）.
143、填空题 机件的真实大小以图样上所标注的尺寸数值为依据与（）及视图大小无关。
144、填空题 （）于一个投影面，（）于另两个投影面的平面，称为投影面平行面.
145、填空题 轴承代号6208指该轴承类型为（），其尺寸系列代号为（），内径为40。
146、填空题 机械制图当中的汉字应写成（）体。
147、判断题 绘制机械图样时，尽量采用1：1的比例
148、问答题
作图题：已知平面的两面投影，完成其第三面投影。
149、填空题 位置公差是指（）的位置对其基准要素的变动量。理想位置由（）确定。
150、填空题 平面于立体表面相交，可以认为是立体被平面截切，该平面称为（）。
151、填空题 用剖切面完全地将机件剖开所得到的剖视图称为（）.
152、问答题
绘图题：已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
153、填空题 与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的（），具体又可分为（）；（）；（）。
154、填空题 轴测投影根据投影方向与投影面的角度不同，分为（）和（）两大类。
155、填空题 对于回转体来说，通常只要注出（）和轴向尺寸.
156、填空题 （），（），螺距均符合国家标准的螺纹，称为标准螺纹。
157、填空题 当投射线互相（），并与投影面（）时，物体在投影面上的投影叫正投影。按正投影原理画出的图形叫正投影图。
158、填空题 俯视图是由（）投射所得的视图，它反映形体的前后和左右方位，即（）方向。
159、填空题 标题栏应位于图纸的（）标题栏中的文字方向为（）。
160、填空题 在标注角度尺寸时，数字应（）书写。
161、问答题
作图题：完成下列立体的三视图。
162、填空题 断面图的类型分为移出（）和（）两种.
163、填空题 常用的螺纹紧固件有（）等五种。
164、填空题 标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应（）。角度的尺寸数字一律按（）位置书写。当任何图线穿过尺寸数字时都必须（）。
165、填空题 任何相贯线具有以下基本性质：相贯线是两个基本体表面的（），也是两相交立体的分界线.相贯线上的所有点都是两回转体表面的（）.
166、问答题

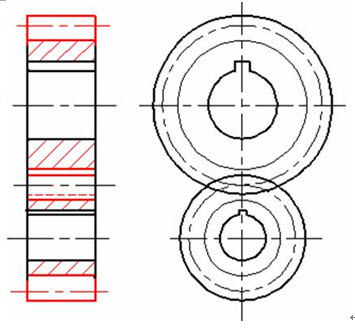

作图题：完成两齿轮的啮合图
167、填空题 圆锥表面由（）和（）组成.
168、填空题 两个基本体相交，称为（）.其表面的交线，称为（）.
169、问答题
作图题：求作相贯体的相贯线。
170、填空题 直线按其对投影面的相对位置不同，可分为（）；（）和投影面垂直线三种。
171、填空题 同一零件各剖视图的剖面线方向（）间隔（）
172、填空题 装配图中常采用的特殊表达方法有（）；（）、夸大画法、展开画法、简化画法、单独表达某零件等。
173、填空题 移出断面和重合断面的主要区别是：移出断面图画在（），轮廓线用（）绘制；重合断面图画在视图上。
174、问答题
作图题：求平面的第三面投影
175、单项选择题 已知轴承的型号为6305，则轴承的内径尺寸为（）
A、5mm
B、25mm
C、305mm
D、6305mm
176、填空题 画在视图轮廓线之内的断面图称为（）。
177、填空题 截交线的性质：（）；（）.
178、填空题 图纸格式分为（）和（）种，按标题栏的方位又可将图纸格式分为（）和（）两种。
179、填空题 当一条直线倾斜于投影面时，其投影长度比原直线长度缩短，这属于线投影特征之一，称（）.
180、问答题
绘图题：根据给出的视图，补画第三视图（或视图所缺的图线）。
181、判断题 形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。
182、填空题 平面按其对投影面的相对位置不同，可分为（）；（）和投影面垂直面三种。
183、问答题
作图题：完成下列各形体的投影。
184、填空题 图样中，机件的可见轮廓线用（）画出，不可见轮廓线用（）画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
185、填空题 字号指字体的（），图样中常用字号有10、7、5、3.5号四种。
186、判断题 图样中书写汉字的字体，应为长仿宋体。
187、填空题 将机件向基本的投影面投射所得的视图称为（）。
188、填空题 （）是指通过外螺纹的牙底或内螺纹的牙顶假想的一圆柱面的直径。
189、单项选择题 当一条线垂直于一个投影面时，必（）于另外两个投影面
A、平行
B、垂直
C、倾斜
190、填空题 一般机件的形体，都可以看成是由（）；（）；（）；（）；（）等基本几何形体按一定的方式组合而成的。
191、填空题 当零件所有具有相同的（）要求时，可在图样在上方统一标注表面粗糙度代号当零件表面的大部分表面粗糙度相同时，可将相同的表面粗糙度代号标注在图样（），并在前面加注其余两字.
192、填空题 图纸格式分为（）和（）种，按标题栏的方位又可将图纸格式分为x型和Y型两种。
193、判断题 当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。
194、单项选择题
已知立体的主、俯视图，判断正确的左视图是（）。
A、A
B、B
C、C
D、D
195、填空题 轮齿的齿廓线有（）；（）和圆弧。
196、填空题 画物体的正等轴测图常用的作图方法是（）。
197、填空题 平面图形中所注尺寸按作用分为（）和（）。
198、填空题 画在视图轮廓线之外的断面图称为（）。
199、填空题 投影面垂线中，（）线在V面上的投影积聚为一点。
200、单项选择题 当一条直线平行于投影面时，在该投影面上反映（）
A、实形性
B、类似性
C、积聚性
