时间:2018-05-25 00:27:37
1、填空题 比例是指图中（）与（）之比。图样上标注的尺寸应是机件的（）尺寸，与所采用的比例无关。
2、填空题 当直线平行于投影面时，其投影反映实长，这种性质叫（），当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫（）。

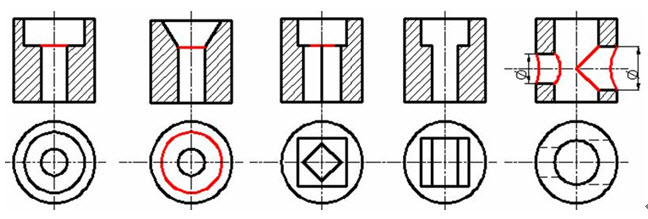

3、单项选择题
下列局部剖视图中，正确的画法是（）。
4、填空题 用剖切面局部地剖开机件所得到的剖视图称为（）.
5、填空题 箱座类一件件包括（）；（），车床尾座等.
6、填空题 一般机件的形体，都可以看成是由（）；（）；（）；（），环等基本几何形体一（简称基本体）按一定的方式组合而成.
7、填空题 零件上常见的工艺结构有（）和（）、退刀槽和砂轮越程槽、凸台、凹坑、钻孔等。
8、填空题 机器零件按其形体结构的特征一般可分为四大类，它们是（）；（）、叉架类、箱体类。
9、填空题 与一个投影面垂直，而与其他两个投影面不平行的平面，称为投影面的垂直面，具体又可分为（）；（）；（）。
10、填空题 在图纸上必须用（）画出图框，标题栏一般应位于图纸的（）方位。
11、填空题 主视图是由（）投射所得的视图，它反映形体的（）和左右方位，即主视方向。
12、填空题 直线按其对投影面的相对位置不同，可分为（）；（）和投影面垂直线三种。
13、填空题 主视图所在的投影面称为（），简称正面，用字母（）表示，俯视图所在的投影面称为（），简称水平面，用字母H表示。左视图所在的投影面称为侧立投影面简称侧面，用字母W表示。
14、问答题
作图题：已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。
15、填空题 画物体的正等轴测图常用的作图方法是（）。
16、填空题 表示组合体各组成部分相对位置的尺寸称为（），确定组合体各组成部分的长、宽、高三个方向大小的尺寸称为（）。
17、单项选择题 画正等轴测图的X、Y轴时，为了保证轴间角，一般用（）三角板绘制
A、30°
B、45°
C、90°
18、填空题 表面粗糙度是评定零件（）的一项技术指标，常用参数是轮廓算术平均偏差，其值越小，表面越光滑；其值越大，表面越（）。
19、填空题 沿一条螺旋线型成的螺纹为（）。
20、填空题 字号指字体的（），图样中常用字号有（）号四种。
21、填空题 标准梯形螺纹的牙型角为（）.
22、单项选择题 当一个面平行于一个投影面时，必（）于另外两个投影面
A、平行
B、垂直
C、倾斜
23、填空题 两个基本体相交，称为（）.其表面的交线，称为（）.
24、单项选择题 基本视图主要用于表达零件在基本投影方向上的（）形状。
A.内部
B.外部
C.前后
D.左右
25、填空题 表面都是由若干个平面所围成的几何形体，称为（）.
26、判断题 空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。
27、填空题 根据孔和轴之间的配合松紧程度，可以分为三类：（）；（）和过度配合。
28、填空题 采用假想的剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为（）.
29、填空题 图纸格式分为（）和（）种，按标题栏的方位又可将图纸格式分为（）和（）两种。
30、填空题 一般机件的形体，都可以看成是由（）；（）；（）；（）；（）等基本几何形体按一定的方式组合而成的。
31、填空题 螺纹有（）和多线之分，沿一条螺旋线所形成的螺纹，称为（）。
32、填空题 螺纹按用途的不同，可分为（）和（）。
33、填空题 截交线围成的平面图形称为（）.
34、填空题 轴测图类型有：（）；（）.
35、问答题
作图题：在指定位置画出剖面图（键槽深3mm）。
36、填空题 在两齿轮啮合时，过齿轮中心连线上的啮合点所作的两个相切的假想圆称为（）
37、填空题 弹簧在机械中主要用来（）；（）、储存能量和测力。
38、填空题 左视图是由左向右投射所得的视图，它反映形体的上下和前后方位，即（）方向。
39、问答题
作图题：写出下列代号的含义
40、填空题 两直线平行，其三面投影一定平行；两直线（），其三面投影必然相交，并且交点为两直线的共有点；既不平行，又不相交的两直线，一定（）。
41、单项选择题 根据组合体的组合方式，画组合体轴测图时，常用（）作图。
A、切割法
B、叠加法
C、综合法
D、切割法、叠加法和综合法
42、单项选择题 对于标准直齿圆柱齿轮，下列说法正确的是：（）
A、齿顶高>齿根高
B、齿高=2.5m
C、齿顶高=m
D、齿顶高=齿根高
43、填空题 对于一定的基本尺寸，公差等级愈高，标准公差值愈（），尺寸的精确程度愈（）。
44、填空题 主视图所在的投影面称为（），简称正面，用字母V表示。
45、填空题 工程常用的投影法分为两类（）和（），其中正投影法属于（）投影法。
46、填空题 用于三针测量未予的量针最佳直径应该是使量针的（）与螺纹中径处牙侧面相切.
47、填空题 正等轴测图包括（）；（）和侧平面。
48、判断题 画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。
49、填空题 套一般是装在轴上，起（），传动或联接等作用.
50、问答题
作图题：画出轴的A-A和B-B移出剖面图，槽深4㎜，圆孔为通孔。
51、填空题 将机件向不平行于任何基本投影面的平面投射所得到的视图称为（）.
52、判断题 形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。
53、填空题 一张完整的零件图应包括下列四项内容：（）；（）、技术要求、标题栏。
54、填空题 当线段垂直于投影面时，得到的投影（），具有（）。
55、问答题
绘图题：已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
56、单项选择题
看懂主、俯视图，想象出组合体的形状，找出错误的左视图（）。
57、填空题 标题栏位于图纸的（）。
58、填空题 在母线上的一点的轨迹称为（）.
59、判断题 当圆的直径过小时，可以用线实线来代替线点画线。
60、单项选择题 齿顶圆与齿根圆之间的径向距离称为（）。
A、齿顶高
B、齿顶隙
C、齿槽宽
D、齿高
61、填空题 图框线用（）画出；不可见轮廓线用（）画出。
62、问答题
作图题：参造图例完成下图形（比例1：1），保留作图痕迹
63、填空题 在剖视图中，内螺纹的大径用（）表示，小径用（）表示，终止线用粗实线表示。不可见螺纹孔，其大径、小径和终止线都用细虚线表示。
64、填空题 表达机件的外部结构形状的视图通常有（）；（）、局部视图和斜视图。
65、填空题 当零件所有表面具有相同的表面粗糙度要求时，可在图样（）中说明；当零件表面的大部分粗糙度相同时，可将相同的粗糙度代号标注在（），并在前面加注其余两字。
66、填空题 轴承代号6208指该轴承类型为（），其尺寸系列代号为（），内径为40。
67、填空题 零件有长宽高三个方向的尺寸，主视图上只能反映零件的（），俯视图上只能反映零件的（），左视图上只能反映零件的宽和高。
68、填空题 圆柱齿轮按轮齿方向的不同分为（）、（）、人字齿等。
69、填空题 空间平面按其对三个投影面的相对位置不同，可分（）；（）；一般位置平面。
70、单项选择题 企业以银行存款向供货方预付货款，所引起的变化为()
A.一项资产减少，一项负债增加
B.一项资产和一项所有者权益同时增加
C.一项资产和一项负债同时减少
D.一项资产增加，另一项资产减少
71、判断题 正等轴测图的轴间角可以任意确定
72、填空题 螺纹的要素有牙型、直径、（）（）和旋向。当内外螺纹连接时，上述五要素必须相同。
73、填空题 螺纹按用途可分为（）；（）紧固和专门用途螺纹。
74、问答题
作图题：根据组合体的两视图，补画其第三视图。
75、填空题 螺纹连接用于可拆卸连接，常见的螺纹联接形式有：（）；（）；（）。
76、判断题 画圆的中心线时，其交点可心是点画线的短画。
77、填空题 用正投影法所绘制的物体图形称为（）。
78、填空题 在投影图上表示回转体就是把围成立体的（）与（）表示出来，并判别其可见性.
79、问答题
绘图题：根据已知视图补画第三视图或视图中所缺的图线
80、单项选择题 已知轴承的型号为6305，则轴承的内径尺寸为（）
A、5mm
B、25mm
C、305mm
D、6305mm
81、填空题 画在视图轮廓线之内的断面图称为（）。
82、填空题 图样上的尺寸，由（）线、（）线、尺寸数字和尺寸起止符号组成。
83、填空题 尺寸界线与尺寸线垂直，超出尺寸线（）。
84、填空题 （）于一个投影面，（）于另两个投影面的平面，称为投影面平行面.
85、填空题 远离主视图的方向为（）方，靠近主视图的方向为（）方。
86、填空题 标注尺寸的三要素（）、（）和（）。
87、填空题 标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应（）。角度的尺寸数字一律按（）位置书写。当任何图线穿过尺寸数字时都必须（）。
88、填空题 常用比例有（）；（）和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
89、填空题 将机件向基本的投影面投射所得的视图称为（）。
90、单项选择题 国标中规定用（）作为基本投影面。
A.正四面体的四面体
B.正五面体的五面体
C.正正六面体的六个面
D.正三面体的三个面
91、填空题 在投影面平行面中，正平面在（）面上的投影反映实形，在（）和W面上的投影积聚为一条直线。
92、填空题 组合体上相邻表面的联接关系可分为：（）；（）两表面相切三种。
93、填空题 常用键的种类（）；（）、钩头锲键、花键。
94、填空题 在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做（）。
95、判断题 水平线的正面投影与X轴平行，水平投影反映线段的真实长度。
96、判断题 当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。
97、问答题
作图题：解释形位公差的含义
98、填空题 同一机件如在用不同的比例画出，其图形大小（）；但图上标注的尺寸数值（）。
99、问答题
作图题：补画下列各视图中漏画的图线，在不应有的图线上打“×”。
100、填空题 轴一般用来（）并传递动力.
101、填空题 沿两条或两条以上且在轴向等距分布的螺旋线型的螺纹为（）。
102、单项选择题
下列尺寸正确标注的图形是（）
103、填空题 轴测投影根据投影方向与投影面的角度不同，分为（）和（）两大类。
104、填空题 断面图的类型分为移出（）和（）两种.
105、填空题 回转体相交的相贯线形状有（）；（）；（）；（）四种。
106、问答题
绘图题：请在指定位置将主视图画成剖视图。
107、填空题 工程常用的投影法分为两（）和平行投影法，其中正投影法属于（）投影法。
108、填空题 平面都是由若干个平面所围成的几何形体，称为（）。
109、问答题
绘图题：改正双头螺柱连接中的错误画法
110、填空题 俯视图是由（）投射所得的视图，它反映形体的前后和左右方位，即（）方向。
111、填空题 零件加工精度反映在（）精度，（）精度，位置精度三个方面.
112、填空题 当机件外形比较简单，内形比较复杂而且又不对称时，常采用（）来表达.
113、填空题 图样上的尺寸，由（）；（）线、尺寸数字和尺寸起止符号组成。
114、填空题 当平面平行于圆柱轴线截切时，截交线的形状是（）；当平面垂直于圆柱轴线截切时，截交线的形状是圆；当平面倾斜于圆柱轴线截切时，截交线的形状是（）。
115、填空题 （）是确定组合体外形大小的总长、总宽和总高尺寸。
116、填空题 在机械制图中选用规定的线型，虚线是用于（）线，中心线、对称线就用（）线。
117、问答题
绘图题：请完成下列各形体的投影。
118、填空题 选择零件图主视图的原则有（）、表示加工位置、表示结构形状特征。
119、填空题 当一条直线倾斜于投影面时，其投影长度比原直线长度缩短，这属于线投影特征之一，称（）.
120、填空题 基本视图一共有（）个，它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图。
121、单项选择题 标题栏一般位于图纸的（）
A.右下角
B.左下角
C.右上角
122、问答题
作图题：作圆柱圆锥的相贯线，并画出相贯体的左视图
123、问答题
绘图题：完成下列各形体的投影。
124、填空题 用剖切面完全地将机件剖开所得到的剖视图称为（）.
125、判断题 国家制图标准规定，各种图线的粗细相同。
126、填空题 装配图中常采用的特殊表达方法有（）；（）、夸大画法、展开画法、简化画法、单独表达某零件等。
127、问答题
作图题：用圆规作出圆的内接正六边形（保留作图线）。
128、填空题 平面体一般要注出它的（）；（）；（）三个方向的尺寸.
129、填空题 当投射线互相（），并与投影面（）时，物体在投影面上的投影叫正投影。按正投影原理画出的图形叫正投影图。
130、填空题 平面体的截交线为封闭的（），其形状取决于截平面所截到的棱边个数和交到平面的情况。
131、填空题 与三个投影面都倾斜的直线，称为（）。
132、填空题 表面粗糙度符号顶角为（）度。
133、填空题 （）于一个投影面而与另两个投影面（）的平面称为投影面垂直面.
134、单项选择题 物体上互相平行的线段，轴测投影（）
A、平行
B、垂直
C、无法确定
135、单项选择题 根据投影面展开的法则，三个视图的相互位置必然是以（）为主。
A.左视图
B.主视图
C.俯视图
D.任一视图
136、填空题 齿轮传动用于传递（）和（）运动，并可以改变运动速度和方向。
137、填空题 与一个投影面平行，一定与其他两个投影面垂直，这样的平面称为投影面的平行面，具体又可分为（）；（） ；（）。
138、填空题 轴承的代号分（）；（）和后置代号。
139、填空题 断面图分为：（）和（）两种。
140、问答题
绘图题：在轴的小孔及键槽处，画移出断面图。
141、填空题 在机械制图中通常把由基本体组合而成的物体称为（）.
142、问答题
作图题：已知AB直线的两面投影
（1）求出AB直线的实长
（2）求出AB与V面的倾角，保留作图痕迹
143、判断题 水平面的水平投影积聚为直线。
144、问答题
作图题：试作图判別点M是否属于棱锥的棱线SA？又已知点N属于SA试根据其两面投影求作第三面投影。
145、填空题 图样中的图形只能表达零件的（），零件的真实大小应以图样上所注的为依据。
146、填空题 已知定形尺寸和定位尺寸的线段叫（）；有定形尺寸，但定位尺寸不全的线段叫连接线段；只有定形尺寸没有定位尺寸的线段叫（）。
147、填空题 （）是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。
148、问答题
作图题：已知平面的两面投影，完成其第三面投影。
149、单项选择题 在下列四种说法中，选择一种正确的答案。（）
A.螺纹的五要素是牙型、大径、导程、线数和旋向，只有螺纹的五要素均相同，内外螺纹才可以旋合。
B.螺纹的五要素是牙型、公称直径、螺距、线数和旋向，只要螺纹的三要素相同，内外螺纹就可以
旋合。
C.螺纹的五要素是牙型、大径、小径、中径和旋向，只要螺纹的三要素相同，内外螺纹就可以旋合。
D.螺纹的五要素是牙型、直径、螺距、线数和旋向，只有螺纹的五要素均相同，内外螺纹才可以旋合
150、判断题 正等轴测图与斜二等轴测图的轴间角完全相同。
151、判断题 使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
152、单项选择题 下列符号中表示强制国家标准的是（）。
A.GB/T
B.GB/Z
C.GB
153、填空题 与正面垂直的直线，与其它两个投影面一定（），这样的直线称为（）。
154、填空题 圆锥被平面截切后产生的截交线形状有（）；（）、抛物线、椭圆、双曲线五种。
155、填空题 在机械制图中通常把基本体组合而成的物体称为（）。
156、单项选择题 角度尺寸在标注时，文字一律（）书写
A．水平
B．垂直
C.倾斜
157、填空题 点的X坐标为零时，点在（），点的X、Y坐标为零时，点在Z轴上，点的三个坐标均为零时，点在（）
158、填空题 齿轮传动的三种形式是（）、圆锥齿轮、蜗杆与蜗轮。
159、填空题 与一个投影面垂直的直线，一定与其他两个投影面（），这样的直线称为投影面的（）
160、填空题 常见的在零件上加工形成螺纹的方法有：（）；（）两种。
161、单项选择题 下列投影法中不属于平行投影法的是（）
A、中心投影法
B、正投影法
C、斜投影法
162、问答题
作图题：在指定位置画出轴的移出剖面图，槽深4㎜，平面深3㎜。
163、填空题 影响相贯线变化的因素有（）变化、（）变化和位置变化。
164、填空题 当机件具有对称平面时，可将其一半画成视图，另一半画成（），这样所得到的图形称为半剖视图.
165、填空题 直线在三面投影体系中有三种位置：（），投影面平行线，一般位置线。
166、填空题 导程S和螺距P的关系是（）。
167、填空题 形状与位置的公差简称（）。
168、填空题 一般情况下相贯线是空间曲线，特殊情况下相贯线是平面曲线或（）.
169、填空题 平面图形中的线段有（）、（）和（）三种。
170、填空题 标注尺寸的（）称为尺寸基准，机器零件在三个方向上，每个方向至少有一个尺寸基准。
171、填空题 斜轴测图包括（）；（）和斜三测。
172、填空题 轴承座分为（）；（）；（）；（）四个基本形体组成。
173、填空题
符号
表示该表面是用（）方法获得的。
174、填空题 （）是由若干个简单的基本体叠合而成。
175、问答题
作图题：完成两齿轮的啮合图
176、填空题 平行在三面投影体系中有三种位置：（）；（），一般位置平面。
177、判断题 丁字尺与三角板随意配合，便可画出65度的倾斜线
178、填空题 销用作零件间的（）和（）。常用销的种类有（）、圆锥销、开口销。
179、填空题 俯视图所在的投影面称为（），简称水平面，用字母（）表示。
180、问答题
绘图题：在指定位置将主视图画成全剖视图
181、填空题 工程技术人员用于表达设计思想、进行技术交流时所绘制的各种图，通常称为（）。
182、单项选择题 组合体的组合形式有（）和（）两类。
叠加；切割
183、填空题 将机件的某一部分向基本投影面投射所得到的视图称为（）。
184、问答题
作图题：完成下列立体的三视图。
185、单项选择题 在三视图中，主视图反映物体的（）
A、长和宽
B、长和高
C、宽和高
186、填空题 空间两直线的相对位置有（）；（）；（）三种。
187、填空题 一个完整的尺寸包括（）、（）、尺寸界线三个基本要素
188、填空题 弹簧可用于（）；（）、测力和储存能量等作用。常见弹簧有压缩弹簧、拉力弹簧、扭力弹簧。
189、填空题 常用图线的种类有（）；（）；（）；（）、双点划线、三点画线、点线等八种。
190、填空题 弹簧的类型有等（）；（）；（）。
191、填空题 与一个投影面平行的平面，一定与其它两个投影面（），这种平面称为投影面的平行面，具体可分为正平面、（）、侧平面。
192、填空题 直线按其对三个投影面的相对位置关系不同，可分为（）、投影面的垂直线、一般位置直线。
193、填空题 粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为（）
194、填空题 正等测图的轴间角为（），轴向伸缩系数为（）。
195、单项选择题
根据主、俯视图，判断主视图的剖视图哪个是正确的。（）
196、单项选择题 当一条直线垂直于投影面时，在该投影面上反映（）
A、实形性
B、类似性
C、积聚性
197、填空题 看、画组合体视图常用的方法有（），（）。
198、填空题 在圆柱或圆锥内表面上所形成的螺纹为（）。
199、问答题
绘图题：已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
200、填空题 从螺纹的旋向分：（）和（）.
