时间:2017-10-26 17:30:27
1、填空题 比例是（）与（）相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。无论采用哪种比例，图样上标注的应是机件的实际尺寸。
2、填空题 确定组合体各组成部分的形状大小的尺寸是（）.
3、问答题
作图题：补画视图中的漏线，并画出俯视图
4、填空题 常用图线的种类有（）；（）；（）、点划线、双点划线、三点画线、点线等八种。
5、单项选择题 正等轴测图中，为了作图方便，轴向伸缩系数一般取（）
A、3
B、2
C、1
6、判断题 正等轴测图与斜二等轴测图的轴间角完全相同。
7、填空题 配合的基准制有（）和（）两种。优先选用基孔制。
8、填空题 剖视图可分为（）、（）、和局部剖视图。
9、填空题 （）是用来支撑旋转轴的。滚动轴承分为（）、推力轴承和向心推力轴承三类。
10、填空题 键的种类很多，常用的有（）（）、钩头楔键等。
11、填空题 轴测投影根据投影方向与投影面的角度不同，分为（）和（）两大类。
12、填空题 螺纹连接用于可拆卸连接，常见的螺纹联接形式有：（）；（）；（）。
13、填空题 轴测图类型有：（）；（）.
14、判断题 水平线的水平投影反映真实长度。
15、填空题 比例是（）与（）相应要素的线性尺寸比，在画图时应尽量采用（）的比例，须要时也可采用放大或缩小的比例，其中1：2为（）比例，2：1为（）比例。无论采用哪种比例，图样上标注的应是机件的（）尺寸。
16、判断题 画圆的中心线时，其交点可心是点画线的短画。
17、填空题 零件图形的表达，都是以（）；（）或直线与弧线的联结为基础的图形。
18、填空题 组合体视图的画图步骤是（）；（）、选择视图、布置视图、画底稿、检查、描深、标注尺寸、完成全图。
19、填空题 图纸的幅面分为（）幅面和加长幅面两类，基本幅面按尺寸大小可分为（）种，其代号分别为A0、A1、A2、A3、A4。
20、填空题 垂直于一个投影面，（）于另外两个投影面的直线.称为投影面垂直线.
21、填空题 投影面垂线中，（）线在V面上的投影积聚为一点。
22、填空题 组合体尺寸标注的基本要求为：（）；（）；（）。
23、填空题 远离主视图的方向为（）方，靠近主视图的方向为（）方。
24、填空题 图样上的尺寸，由（）；（）线、尺寸数字和尺寸起止符号组成。
25、问答题
绘图题：作平面四边形ABCD的投影。
26、问答题
作图题：已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。
27、判断题 铅垂面的水平投影积聚成平行X轴的直线段。
28、填空题 组合体上相邻表面的联接关系可分为：（）；（）两表面相切三种。
29、问答题
作图题：判断图形中螺纹画法的错误，在指定位置画出正确的图形。
30、填空题 在车削或磨削时，为便于退出刀具或使砂轮可稍越过被加工的表面，常在被加工面的末端先车（）或（）.
31、填空题 以基本尺寸为基数来确定的允许尺寸变化的两个界限值称为（）。
32、填空题 在圆柱或圆锥外表面上形成的螺纹称（），在其内孔表面上所形成的螺纹称（）。
33、单项选择题
已知立体的主、俯视图，判断正确的左视图是（）。
A、A
B、B
C、C
D、D
34、判断题 空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。
35、填空题 平面体的截交线为封闭的（），其形状取决于截平面所截到的棱边个数和交到平面的情况。
36、填空题 机件的真实大小，应以图样上（）为依据，与（）及准确性无关.
37、填空题 弹簧的类型有等（）；（）；（）。
38、填空题 在圆柱或圆锥表面上所形成的螺纹为（）
39、填空题 一般机件的形体，都可以看成是由（）；（）；（）；（），环等基本几何形体一（简称基本体）按一定的方式组合而成.
40、问答题
作图题：在指定位置画出剖面图（键槽深3mm）。
41、填空题 在画三视图时，可见的轮廓线用（）线表示，看不见的轮廓线用（）表示，对称中心线用（）表示。
42、问答题
作图题：完成下列立体的三视图。
43、填空题 截交线围成的平面图形称为（）.
44、填空题 外螺纹的献宝画法是：大径用粗实线表示，小径用（）表示，终止线用粗实线表示.

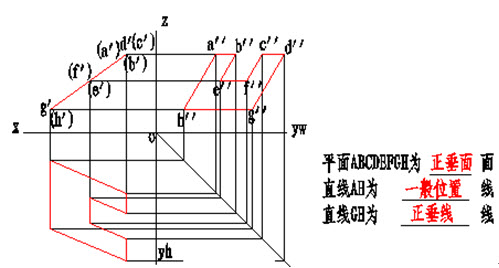

45、问答题
根据平面的两面投影补出第三投影并回答以下问题
46、单项选择题 标题栏一般位于图纸的（）
A.右下角
B.左下角
C.右上角
47、填空题 画在视图轮廓线之外的断面图称为（）。
48、填空题 切割型组合体是将一个完整的基本体（）或（）后形成的。
49、填空题 用于三针测量未予的量针最佳直径应该是使量针的（）与螺纹中径处牙侧面相切.
50、填空题 工程中常见的回转体有（）；（），球，和环.
51、问答题
绘图题：在轴的小孔及键槽处，画移出断面图。
52、填空题 汉字应用（）体书写，数字和字母应书写为（）体或（）体。
53、问答题
绘图题：用单一剖切面，将主视图画成全剖视图。
54、填空题 看组合体三视图的方法有（）和线面分析法。
55、填空题 轴承的代号分（）；（）和后置代号。
56、填空题 任何相贯线具有以下基本性质：相贯线是两个基本体表面的（），也是两相交立体的分界线.相贯线上的所有点都是两回转体表面的（）.
57、填空题 断面图分为：（）和（）两种。
58、多项选择题 正投影的基本特性（）
A.显实性
B.积聚性
C.类似性
D.相似性
E.关联性
59、填空题 常用键的种类（）；（）、钩头锲键、花键。
60、判断题 比例是指图样与实物相应要素的线性尺寸之比。
61、填空题 平面体上相邻表面的交线称为（）.
62、填空题 与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的（），具体又可分为（）；（）；（）。
63、填空题 空间两直线的相对位置有（）；（）；（）三种。
64、判断题 国家制图标准规定，图纸大小可以随意确定
65、填空题 为便于装配和除去毛刺，锐边，在轴和孔的端部常加工成（）.常用的是（）度倒角.
66、填空题 表面都是由若干个平面所围成的几何形体，称为（）.
67、填空题 分度圆上相邻两齿同侧齿廓间的弧长称为（）。
68、填空题 常用比例有（）；（）和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
69、问答题
作图题：在指定位置将主视图改成全剖视图，并补画半剖的左视图
70、填空题 样上的尺寸是零件的（）尺寸，尺寸以（）为单位时，不需标注代号或名称.
71、填空题 螺纹的最基本的要素是：（），大径，螺距.
72、填空题 三个平行直线位置的名称（）（）和侧平线。
73、单项选择题 已知轴承的型号为6305，则轴承的内径尺寸为（）
A、5mm
B、25mm
C、305mm
D、6305mm
74、填空题
符号
表示该表面是用（）方法获得的。
75、填空题 从螺纹的结构要素来分，按牙型可分为（）；（），锯齿形螺纹和方牙螺纹.
76、填空题 绘制外螺纹时，螺纹的小径用（）线绘制，螺纹的大径用（）线绘制。
77、问答题
在指定位置将主视图改成半剖视图，并补画全剖的左视图
78、填空题 在母线上的一点的轨迹称为（）.
79、填空题 锥度是指（）与（）的比，标注时符号的锥度方向应与所标锥度方向一致。
80、单项选择题
根据主、俯视图，判断主视图的剖视图哪个是正确的。（）
81、填空题 （）于一个投影面而与另两个投影面（）的平面称为投影面垂直面.
82、填空题 尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示（），t表示（），C表示45°。
83、填空题 在投影面平行线中，侧平线的（）面反映实长，另外投影分别平行于（）轴和Y轴。
84、问答题
作图题：判断图中螺纹画法的错误，在相应位置画出正确视图
85、填空题 与三个投影面都倾斜的直线，称为（）。
86、填空题 平面基本体主要分为（）和棱锥体两种.
87、填空题 基本代号由（）；（）和内径代号三部分组成。
88、填空题 用剖切面局部地剖开机件所得到的剖视图称为（）.
89、填空题 空间平面按其对三个投影面的相对位置不同，可分（）；（）；一般位置平面。
90、单项选择题 下列符号中表示强制国家标准的是（）。
A.GB/T
B.GB/Z
C.GB
91、填空题 当线段垂直于投影面时，得到的投影（），具有（）。
92、填空题 零件的安放位置原则有（）；（）、自然平稳原则。
93、填空题 图纸格式分为（）和（）种，按标题栏的方位又可将图纸格式分为（）和（）两种。
94、填空题 平行于一个投影面，垂直于另两个投影面的平面，称为（）。
95、填空题 同一机件如在用不同的比例画出，其图形大小（）；但图上标注的尺寸数值（）。
96、填空题 标注尺寸的三要素（）、（）和（）。
97、 填空题 平面与投影面的交线，称为（）。
98、填空题 将机件向基本的投影面投射所得的视图称为（）。
99、填空题 图纸的基本幅面有（）五种。
100、填空题 标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应（）。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
101、填空题 立体分为（）和（）两种，所有表面均为平面的立体称为平面体，包含有曲面的立体称为曲面。
102、填空题 （）是指在大径和小径之间的假想面的直径。
103、填空题 圆柱是由（）和上，下底面组成.
104、填空题 图样中，机件的可见轮廓线用（）画出，不可见轮廓线用（）画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
105、填空题 断面图分为（）和（）。
106、问答题
作图题：补全螺栓连接图中所缺的图线。
107、单项选择题 外螺纹的大径用（）符号表示。
A、D
B、d
C、D1
D、d1
108、判断题 当圆的直径过小时，可以用线实线来代替线点画线。
109、填空题 按剖切范围的大小来分，剖视图可分为（）；（）、局部剖视三种。
110、单项选择题 企业以银行存款向供货方预付货款，所引起的变化为()
A.一项资产减少，一项负债增加
B.一项资产和一项所有者权益同时增加
C.一项资产和一项负债同时减少
D.一项资产增加，另一项资产减少
111、单项选择题 当一条直线平行于投影面时，在该投影面上反映（）
A、实形性
B、类似性
C、积聚性
112、填空题 截交线的性质：（）；（）.
113、判断题 为了简化作图，通常将正等轴测图的轴向变形系数取为1
114、填空题 图样上的尺寸，由（）线、（）线、尺寸数字和尺寸起止符号组成。
115、问答题
绘图题：根据已知视图补画第三视图或视图中所缺的图线
116、填空题 平面图形中的线段可分为（）；（）、连接三种。它们的作图顺序应是先画出已知，然后画中间，最后画连接。
117、填空题 弹簧可用于（）；（）、测力和储存能量等作用。常见弹簧有压缩弹簧、拉力弹簧、扭力弹簧。
118、问答题
作图题：在指定位置将主视图画成剖视图。
119、填空题 机件特定方向的视图称为（）。
120、问答题
作图题：已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
121、填空题 读简单零件图的步骤（）、旋转归位想形状、综合起来想整体。
122、填空题 当平面平行于圆柱轴线截切时，截交线的形状是（）；当平面垂直于圆柱轴线截切时，截交线的形状是圆；当平面倾斜于圆柱轴线截切时，截交线的形状是（）。
123、填空题 根据垂直的投影面不同，投影面垂直面有三种（）；（）；侧垂面。
124、问答题
作图题：在指定位置将主视图画成全剖视图。
125、填空题 当一条直线倾斜于投影面时，其投影长度比原直线长度缩短，这属于线投影特征之一，称（）.
126、填空题 机器零件按其形体结构的特征一般可分为四大类，它们是（）；（）、叉架类、箱体类。
127、填空题 当直线（或平面）平行于投影面时，其投影为一点（直线），这种性质叫（）
128、判断题 绘制机械图样时，尽量采用1：1的比例
129、判断题 当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。
130、单项选择题 当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：（）
A、细点画线
B、粗实线
C、双点画线
131、填空题 用一个假想的圆通过齿轮各轮齿顶部，该圆称为（）。
132、填空题 平行于一个投影面，（）另外两个投影面的直线，称为投影面平行线.
133、问答题
作图题：补画漏线。
134、填空题 机器零件的种类繁多，但从它们的结构形状和作用看，大体可分为四类：（）；（）；（）；（）
135、填空题 与一个投影面平行，一定与其他两个投影面垂直，这样的平面称为投影面的平行面，具体又可分为（）；（）；（）。
136、填空题 斜轴测图包括（）；（）和斜三测。
137、单项选择题 根据组合体的组合方式，画组合体轴测图时，常用（）作图。
A、切割法
B、叠加法
C、综合法
D、切割法、叠加法和综合法
138、填空题 主视图所在的投影面称为（），简称正面，用字母V表示。
139、单项选择题 重合剖面的轮廓线都是用（）
A、细点画线绘制
B、粗实线绘制
C、细实线绘制
140、填空题 螺纹的直径有（）、中径和小径三种，一般情况下，螺纹的公称直径为（）。
141、填空题 齿轮轮齿部分的规定画法是：齿顶圆用（）绘制；分度圆用点划线绘制；齿根圆用细实线绘制，也可省略不画。在剖视图中，齿根圆用（）绘制。
142、填空题 在标注尺寸时，直径的符号为（），球直径的符号为S￠，45°倒角的符号为（）。
143、填空题 比例是指图中（）与其（）之比。图样上标注的尺寸应是机件的（）尺寸，与所采用的比例（）关。
144、填空题 圆柱齿轮按轮齿的排列分为（）；（）；（）。
145、填空题 从螺纹的旋向分：（）和（）.
146、问答题
作图题：写出下列代号的含义
147、判断题 形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。
148、填空题 平面图形中的线段有（）；（）和连接线段三种。
149、填空题 轴承代号6208指该轴承类型为（），其尺寸系列代号为（），内径为40。
150、判断题 形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。
151、问答题
作图题：已知回转体表面上点A、B的一面投影，求作另外两面投影
152、填空题 圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为（）.
153、问答题
绘图题：已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
154、问答题
作图题：根据给出的视图，补画第三视图或视图中所缺的图线。
155、判断题 斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。
156、填空题 螺纹有（）和多线之分，沿一条螺旋线所形成的螺纹，称为（）。
157、填空题 位置公差项目有（）；（）；（）、位置度、同轴度、对称度、圆跳动、全跳动八种。
158、填空题 回转体相交的相贯线形状有（）；（）；（）；（）四种。
159、填空题 用剖 切面完全地将机件剖开所得到的剖视图称为（）.
160、填空题 一螺纹的标注为M24×1.5，表示该螺纹是（）螺纹，其大径为（），螺距为1.5，旋向为右。
161、填空题 与三个投影面都倾斜的平面，称为（）。
162、填空题 图时应尽量采用（）比例，需要时也可采用（）或（）的比例。无论采用何种比例，图样中所注的尺寸，均为机件的（）。
163、填空题 常用的螺纹紧固件有（）等五种。
164、填空题 在标注角度尺寸时，数字应（）书写。
165、单项选择题
下列尺寸正确标注的图形是（）
166、填空题 一个完整的尺寸包括（）、（）、尺寸界线三个基本要素
167、判断题 图样中书写汉字的字体，应为长仿宋体。
168、填空题 齿轮传动用于传递（）和（）运动，并可以改变运动速度和方向。
169、问答题
作图题：在指定位置将机件的主视图画成阶梯剖视图。
170、问答题
作图题：根据给出的视图，补画第三视图（或视图所缺的图线）。
171、问答题
作图题：根据机件的两视图，选用适当的剖视图画出其主视图和左视图。
172、单项选择题
选择正确的螺纹画法。（）
A、A
B、B
C、C
D、D
173、填空题 当机件具有对称平面时，可将其一半画成视图，另一半画成（），这样所得到的图形称为半剖视图.
174、判断题 正等轴测图的轴间角可以任意确定
175、单项选择题 基本视图主要用于表达零件在基本投影方向上的（）形状。
A.内部
B.外部
C.前后
D.左右
176、填空题 在圆柱或圆锥内表面上所形成的螺纹为（）。
177、填空题 从螺纹的线数分：（）和多数螺纹.
178、填空题 用正投影法所绘制的物体图形称为（）。
179、填空题 对于回转体来说，通常只要注出（）和轴向尺寸.
180、问答题
作图题：用平行平面将主视图改画成全剖视图。
181、问答题
作图题：求平面的第三面投影
182、单项选择题
下列局部剖视图中，正确的画法是（）。
183、填空题 机件的真实大小以图样上所标注的尺寸数值为依据与（）及视图大小无关。
184、填空题 零件加工精度反映在（）精度，（）精度，位置精度三个方面.
185、填空题 在图纸上必须用（）画出图框，标题栏一般应位于图纸的右下方位。
186、填空题 工程常用的投影法分为两（）和平行投影法，其中正投影法属于（）投影法。
187、填空题 从螺纹的使用功能来分，可把螺纹分为（）和传动螺纹.
188、问答题
绘图题：改正双头螺柱连接中的错误画法
189、填空题 空间直线的位置关系有（）（）、交叉三种。
190、判断题 标注的尺寸不是定位尺寸就是定形尺寸。
191、填空题 平面按其对投影面的相对位置不同，可分为（）；（）和投影面垂直面三种。
192、单项选择题 在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（）
A、0.5
B、1
C、2
193、填空题 机械制图中通常采用两种线宽，粗、细线的比率为（）。
194、问答题
绘图题：完成下列各形体的投影。
195、问答题
作图题：补画下列各视图中漏画的图线，在不应有的图线上打“×”。
196、单项选择题 物体上互相平行的线段，轴测投影（）
A、平行
B、垂直
C、无法确定
197、问答题
作图题：试作图判別点M是否属于棱锥的棱线SA？又已知点N属于SA试根据其两面投影求作第三面投影。
198、问答题
绘图题：请将指定位置将主视图画成全剖视图。
199、填空题 正等测图的轴间角为（），轴向伸缩系数为（）。
200、填空题 平面于立体表面相交，可以认为是立体被平面截切，该平面称为（）。
