1、单项选择题
已知立体的主、俯视图，判断正确的左视图是（）。
A、A
B、B
C、C
D、D
2、填空题 主视图所在的投影面称为（），简称正面，用字母（）表示，俯视图所在的投影面称为（），简称水平面，用字母H表示。左视图所在的投影面称为侧立投影面简称侧面，用字母W表示。
3、填空题 剖视图可分为（）；（）和局部剖视图.
4、填空题 断面图分为：（）和（）两种。
5、填空题 立体被平面截切所产生的表面交线称为（）。两立体相交所产生的表面交线称为（）。
6、填空题 根据平行的投影面不同，投影面平行面有三种：（）；（）侧平面。
7、填空题 断面图用来表达零件的某部分的（），剖面可分为移出断面和重合断面两种。
8、问答题

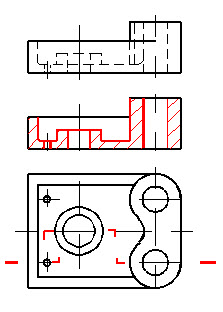

作图题：在指定位置将机件的主视图画成阶梯剖视图。
9、填空题 将机件的某一部分向基本投影面投射所得到的视图称为（）。
10、填空题 常用的螺纹紧固件有（）等五种。
11、填空题 常用图线的种类有（）；（）；（）、点划线、双点划线、三点画线、点线等八种。
12、填空题 圆柱齿轮按轮齿的排列分为（）；（）；（）。
13、填空题 导程S和螺距P的关系是（）。
14、填空题 轮齿的齿廓线有（）；（）和圆弧。
15、判断题 当一条直线垂直于投影面时，则在该面上反映实形性。
16、单项选择题 画正等轴测图的X、Y轴时，为了保证轴间角，一般用（）三角板绘制
A、30°
B、45°
C、90°
17、填空题 图样上的尺寸，由（）线、（）线、尺寸数字和尺寸起止符号组成。
18、填空题 箱体由（）和（）两部分组成.
19、填空题 标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应（）。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。
20、填空题 机件的真实大小以图样上所标注的尺寸数值为依据与（）及（）无关。
21、单项选择题 投影面垂直线有（）反映实长。
A.一个投影
B.两个投影
C.三个投影
D.四个投影
22、填空题 绘图板是用来固定（），丁字尺是用来画（）。
23、问答题
绘图题：在指定位置将主视图画成全剖视图
24、填空题 当直线（或平面）平行于投影面时，其投影为一点（直线），这种性质叫（）
25、填空题 当零件所有表面具有相同的表面粗糙度要求时，可在图样（）中说明；当零件表面的大部分粗糙度相同时，可将相同的粗糙度代号标注在（），并在前面加注其余两字。
26、填空题 与三个投影面都（）的平面，称为一般位置平面.
27、填空题 立体表面交线的基本性质是（）和封闭性。
28、填空题 一张完整的装配图应具有下列四部分内容（）；（）、技术要求、标题栏和明细栏。
29、单项选择题 当一个面平行于一个投影面时，必（）于另外两个投影面
A、平行
B、垂直
C、倾斜
30、判断题 空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。
31、填空题 （）是由若干个简单的基本体叠合而成。
32、填空题 工程技术人员用于表达设计思想、进行技术交流时所绘制的各种图，通常称为（）。
33、填空题 标准公差分（）各等级，等级依次（）；其中IT表示标准公差，阿拉伯数字表示公差等级。
34、填空题 齿轮传动用于传递（）和（）运动，并可以改变运动速度和方向。
35、填空题 机件的真实大小以图样上所标注的尺寸数值为依据与（）及视图大小无关。
36、填空题 键的种类很多，常用的有（）（）、钩头楔键等。
37、问答题
作图题：已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
38、判断题 水平线的正面投影与X轴平行，水平投影反映线段的真实长度。
39、填空题 在标注角度尺寸时，数字应（）书写。
40、填空题 用一个假想的圆通过齿轮各轮齿顶部，该圆称为（）。
41、问答题
作图题：已知AB直线的两面投影
（1）求出AB直线的实长
（2）求出AB与V面的倾角，保留作图痕迹
42、问答题
绘图题：在指定位置画出剖面图（键槽深3mm）
43、单项选择题 下列投影法中不属于平行投影法的是（）
A、中心投影法
B、正投影法
C、斜投影法
44、填空题 图样中，机件的可见轮廓线用（），不可见轮廓线用（）画出，尺寸线和尺寸界线用（）画出，对称中心线和轴线用（）画出。虚线、细实线和细点划线的图线宽度约为粗实线的（）。
45、填空题 断面图的类型分为移出（）和（）两种.
46、判断题 画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。
47、问答题

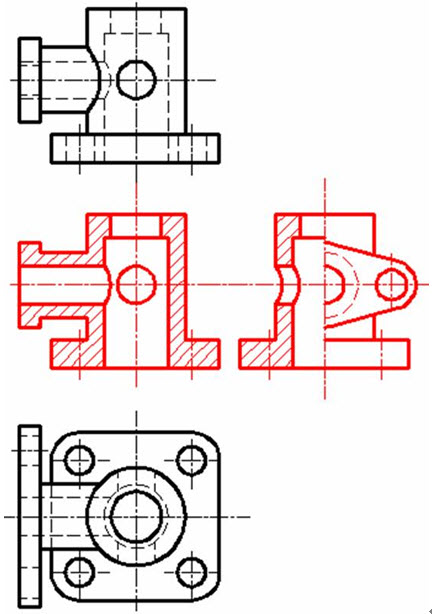

作图题：根据机件的两视图，画出半剖的主视图和全剖的左视图。
48、填空题 分度圆上相邻两齿同侧齿廓间的弧长称为（）。
49、填空题 从螺纹的旋向分：（）和（）.
50、填空题 三个平行直线位置的名称（）（）和侧平线。
51、填空题 粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为（）
52、填空题 （）是指在大径和小径之间的假想面的直径。
53、填空题 在剖视图中，内螺纹的大径用（）表示，小径用（）表示，终止线用粗实线表示。不可见螺纹孔，其大径、小径和终止线都用细虚线表示。
54、填空题 省略一切标注的剖视图，说明它的剖切平面通过机件的（）。
55、判断题 国家制图标准规定，各种图线的粗细相同。
56、填空题 在机械制图中通常把基本体组合而成的物体称为（）。
57、填空题 将机件向基本的投影面投射所得的视图称为（）。
58、填空题 比例是（）与（）相应要素的线性尺寸比，在画图时应尽量采用（）的比例，须要时也可采用放大或缩小的比例，其中1：2为（）比例，2：1为（）比例。无论采用哪种比例，图样上标注的应是机件的（）尺寸。
59、填空题 图样上的尺寸是零件的（）尺寸，尺寸以（）为单位时，不需标注代号或名称。
60、填空题 俯视图所在的投影面称为（），简称水平面，用字母（）表示。
61、判断题 形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。
62、填空题 当机件外形比较简单，内形比较复杂而且又不对称时，常采用（）来表达.
63、填空题 在圆柱或圆锥表面上所形成的螺纹为（）
64、填空题 在车削或磨削时，为便于退出刀具或使砂轮可稍越过被加工的表面，常在被加工面的末端先车（）或（）.
65、填空题 图时应尽量采用（）比例，需要时也可采用（）或缩小的比例。无论采用何种比例，图样中所注的尺寸，均为机件的实际大小。
66、填空题 工程常用的投影法分为两类（）和（），其中正投影法属于（）投影法。
67、问答题
绘图题：根据已知视图补画第三视图或视图中所缺的图线
68、问答题
绘图题：根据给出的视图，补画第三视图（或视图所缺的图线）。
69、填空题 汉字应用（）体书写，数字和字母应书写为（）或正体。
70、填空题 从螺纹的线数分：（）和多数螺纹.
71、问答题
绘图题：请据已知视图补画第三视图或视图中所缺的图线。
72、填空题 当机件具有对称平面时，可将其一半画成视图，另一半画成（），这样所得到的图形称为半剖视图.
73、填空题 剖视图的标注包括三部分内容：（）；（）；（）；。
74、填空题 锥度是指（）与（）的比，标注时符号的锥度方向应与所标锥度方向一致。
75、填空题 M20×1.5表示是（）螺纹，公称直径、螺距和旋向分别为（）。
76、问答题
作图题：作圆柱圆锥的相贯线，并画出相贯体的左视图
77、填空题 平面都是由若干个平面所围成的几何形体，称为（）。
78、问答题
作图题：完成下列各形体的投影。
79、填空题 螺纹紧固件连接的基本形式有：（）、（）和螺钉连接。
80、问答题
作图题：在指定位置画出剖面图（键槽深为3mm）。
81、填空题 在机械制图中通常把由基本体组合而成的物体称为（）.
82、填空题 正等轴测图包括（）；（）和侧平面。
83、填空题 （）就是假想的用剖切平面，从机件适当位置将机件切开。剖切平面与机件接触的部分称为（）。
84、问答题
作图题：判断图形中螺纹画法的错误，在指定位置画出正确的图形。
85、判断题 中心投影法是投射线互相平行的。
86、填空题 标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应（）。角度的尺寸数字一律按（）位置书写。当任何图线穿过尺寸数字时都必须（）。
87、填空题 同一零件各剖视图的剖面线方向（）间隔（）
88、填空题 绘制正等轴测图，三个轴测轴的夹角为（）。
89、填空题 圆锥表面由（）和（）组成.
90、填空题 一般机件的形体，都可以看成是由（）；（）；（）；（）；（）等基本几何形体按一定的方式组合而成的。
91、填空题 当螺纹的三要素都符合国家标准规定的称为（）螺纹；牙型不符合国家标准的称为（）螺纹；牙型符合国家标准，但直径或螺距不符合国家标准的称为特殊螺纹。
92、填空题 零件有长宽高三个方向的尺寸，主视图上只能反映零件的（），俯视图上只能反映零件的（），左视图上只能反映零件的宽和高。
93、填空题 弹簧可用于（）；（）、测力和储存能量等作用。常见弹簧有压缩弹簧、拉力弹簧、扭力弹簧。
94、填空题 外螺纹的献宝画法是：大径用粗实线表示，小径用（）表示，终止线用粗实线表示.
95、填空题 在图纸上必须用（）画出图框，标题栏一般应位于图纸的右下方位。
96、填空题 弹簧在机械中主要用来（）；（）、储存能量和测力。
97、填空题 只有当内、外螺纹的五要素（）时，它们才能互相旋合。
98、填空题 零件图形的表达，都是以（）；（）或直线与弧线的联结为基础的图形。
99、填空题 与一个投影面平行的平面，一定与其它两个投影面（），这种平面称为投影面的平行面，具体可分为正平面、（）、侧平面。
100、填空题 在母线上的一点的轨迹称为（）.
101、填空题 左视图所在的投影面称为（），简称侧面，用字母W表示。
102、填空题 角度的尺寸数字一律按（）位置书写。当任何图线穿过尺寸数字时都必须（）。
103、填空题 画在视图轮廓线之外的断面图称为（）。
104、单项选择题 已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（）
A、60mm
B、70mm
C、80mm
D、90mm
105、填空题 主轴，传动轴，丝杆，衬套等属轴套类零件，主要结构形状为（）.
106、填空题 齿轮轮齿部分的规定画法是：齿顶圆用（）绘制；分度圆用点划线绘制；齿根圆用细实线绘制，也可省略不画。在剖视图中，齿根圆用（）绘制。
107、填空题 平面于立体表面相交，可以认为是立体被平面截切，该平面称为（）。
108、填空题 正等测图的轴间角为（），轴向伸缩系数为（）。
109、填空题 （）是用来支撑旋转轴的。滚动轴承分为（）、推力轴承和向心推力轴承三类。
110、填空题 按剖切范围的大小来分，剖视图可分为（）；（）、局部剖视三种。
111、单项选择题 重合剖面的轮廓线都是用（）
A、细点画线绘制
B、粗实线绘制
C、细实线绘制
112、填空题 形状与位置的公差简称（）。
113、问答题
作图题：补画下列各视图中漏画的图线，在不应有的图线上打“×”。
114、单项选择题 齿顶圆与齿根圆之间的径向距离称为（）。
A、齿顶高
B、齿顶隙
C、齿槽宽
D、齿高
115、填空题 采用假想的剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为（）.
116、填空题 图样中，机件的可见轮廓线用（）画出，不可见轮廓线用（）画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
117、填空题 &nbs p;确定组合体各组成部分之间相对位置的尺寸是（）.
118、问答题
作图题：根据机件的两视图，画出全剖的主视图和半剖的左视图。
119、填空题 在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做（）。
120、填空题 空间两直线的相对位置有（）；（）；（）三种。
121、填空题 在两齿轮啮合时，过齿轮中心连线上的啮合点所作的两个相切的假想圆称为（）
122、填空题 允许尺寸变化的两个值称为（）.
123、填空题 平面图形中的线段有（）；（）和连接线段三种。
124、单项选择题
已知圆柱截切后的主、俯视图，正确的左视图是（）。
A、A
B、B
C、C
D、D
125、填空题 空间直线相对于投影面的位置共有三种情况，分别为：（）（）（）。
126、填空题 图样中，机件的可见轮廓线用（），不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用（）画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
127、填空题 在投影面平行线中，侧平线的（）面反映实长，另外投影分别平行于（）轴和Y轴。
128、填空题 垂直于一个投影面而于另两个投影面倾斜的平面称为（）。
129、单项选择题 标题栏一般位于图纸的（）
A.右下角
B.左下角
C.右上角
130、填空题 为了增加工件强度，在阶梯轴的轴肩处加工成圆角过渡的形式，称为（）。
131、填空题 平面图形中的线段有（）、（）和（）三种。
132、填空题 轴一般用来（）并传递动力.
133、单项选择题 根据组合体的组合方式，画组合体轴测图时，常用（）作图。
A、切割法
B、叠加法
C、综合法
D、切割法、叠加法和综合法
134、单项选择题
下列四组视图中，主视图均为全剖视图，其中（）的主视图有缺漏的线。
135、填空题 与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）；（）；（）。
136、填空题 弹簧的旋向可以分为（）和（）两种。
137、问答题
作图题：根据组合体的两视图，补画其第三视图。
138、填空题 机件的真实大小，应以图样上（）为依据，与（）及准确性无关.
139、填空题 齿轮传动的三种形式是（）、圆锥齿轮、蜗杆与蜗轮。
140、填空题 俯视图是由（）投射所得的视图，它反映形体的前后和左右方位，即（）方向。
141、填空题 与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的（），具体又可分为（）；（）；（）。
142、填空题 常用图线的种类有（）等八种。
143、单项选择题 企业以银行存款向供货方预付货款，所引起的变化为()
A.一项资产减少，一项负债增加
B.一项资产和一项所有者权益同时增加
C.一项资产和一项负债同时减少
D.一项资产增加，另一项资产减少
144、问答题
作图题：补画漏线。
145、填空题 字号指字体的（），图样中常用字号有10、7、5、3.5号四种。
146、填空题 基孔制配合的基准件是孔，基准孔的基本偏差代号为（）；基轴制配合的基准件是（），基准轴的基本偏差代号为h。
147、问答题
绘图题：请根据给出的视图，补画第三视图（或视图所缺的图线）。
148、问答题
绘图题：请将指定位置将主视图画成全剖视图。
149、填空题 标注尺寸的（）称为尺寸基准，机器零件在三个方向上，每个方向至少有一个尺寸基准。
150、单项选择题 已知轴承的型号为6305，则轴承的内径尺寸为（）
A、5mm
B、25mm
C、305mm
D、6305mm
151、填空题 两个基本体相交，称为（）.其表面的交线，称为（）.
152、填空题 常用的放松装置有（）；（）；（）和开口销等。
153、填空题 正等轴测图包括（）；（）、和正三测。
154、填空题 公差等级是确定（）的等级
155、填空题 机件特定方向的视图称为（）。
156、填空题 投影面垂线中，（）线在V面上的投影积聚为一点。
157、填空题 当零件所有具有相同的（）要求时，可在图样在上方统一标注表面粗糙度代号当零件表面的大部分表面粗糙度相同时，可将相同的表面粗糙度代号标注在图样（），并在前面加注其余两字.
158、单项选择题 内螺纹的小径用（）符号表示。
A、D
B、d
C、D1
D、d1
159、填空题 与三个投影面都倾斜的平面，称为（）。
160、单项选择题
选择正确的螺纹画法。（）
A、A
B、B
C、C
D、D
161、填空题 基本视图一共有（）个，它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图。
162、问答题
作图题：在指定位置将主视图改成全剖视图，并补画半剖的左视图
163、填空题 外螺纹的规定画法是：大径用（）表示，小径用（）表示，终止线用粗实线表示。
164、填空题 斜二测图的轴间角为（）；（），轴向伸缩系数为p1=r1=1、q1=0.5
165、填空题 弹簧中间节距相同的部分圈数称为（）。
166、填空题 与正面垂直的直线，与其它两个投影面一定（），这样的直线称为（）。
167、问答题
绘图题：已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
168、问答题
绘图题：请在指定位置将主视图画成剖视图。
169、填空题 比例是指图中（）与其（）之比。图样上标注的尺寸应是机件的（）尺寸，与所采用的比例（）关。
170、填空题 用剖切面局部地剖开机件所得到的剖视图称为（）.
171、填空题 轴测图类型有：（）；（）.
172、填空题 在标注尺寸时，直径的符号为（），球直径的符号为S￠，45°倒角的符号为（）。
173、填空题 组合体的组合形式，一般分为叠加、（）、相贯和（）等。
174、问答题
作图题：试作图判別点M是否属于棱锥的棱线SA？又已知点N属于SA试根据其两面投影求作第三面投影。
175、填空题 零件的安放位置原则有（）；（）、自然平稳原则。
176、填空题 已知定形尺寸和定位尺寸的线段叫（）；有定形尺寸，但定位尺寸不全的线段叫连接线段；只有定形尺寸没有定位尺寸的线段叫（）。
177、填空题 基本代号由（）；（）和内径代号三部分组成。
178、填空题 尺寸数值可写尺寸线的（）或（）。
179、填空题 对于回转体来说，通常只要注出（）和轴向尺寸.
180、问答题
作图题：补画下列几何体的第三面视图）
181、填空题 看、画组合体视图常用的方法有（），（）。
182、问答题
作图题：完成两齿轮的啮合图
183、填空题 机械制图当中基本图幅有哪五种（）；（）；（）；（）；（）其中A4图纸幅的尺寸为210×297。
184、填空题 断面图分为（）和（）。
185、填空题 机器零件按其形体结构的特征一般可分为四大类，它们是（）；（）、叉架类、箱体类。
186、填空题 配合的基准制有（）和（）两种。优先选用基孔制。
187、填空题 选择零件图主视图的原则有（）、表示加工位置、表示结构形状特征。
188、填空题 当一条直线倾斜于投影面时，其投影长度比原直线长度缩短，这属于线投影特征之一，称（）.
189、填空题 图样上的尺寸，由（）；（）线、尺寸数字和尺寸起止符号组成。
190、填空题 对于一定的基本尺寸，公差等级愈高，标准公差值愈（），尺寸的精确程度愈（）。
191、填空题 标注圆的直径尺寸时，应在数字前加注符号（），标注球的直径符号为SΦ。
192、填空题 机件中一般采用（）图表达机件的断面形状
193、问答题
作图题：补画视图中的缺线。
194、填空题 内外螺纹只有当（）等五要素完全相同时，才能旋合在一起。
195、单项选择题
已知立体的主、俯视图，选择正确的左视图（）。
A、A
B、B
C、C
D、D
196、单项选择题 当一条线垂直于一个投影面时，必（）于另外两个投影面
A、平行
B、垂直
C、倾斜
197、填空题 截交线的性质：（）；（）.
198、单项选择题 在半剖视图中，剖视图部分与视图部分的分界线为：（）
A、细点画线
B、粗实线
C、双点画线
199、填空题 与三个投影面都倾斜的直线，称为（）。
200、填空题 为便于装配和除去毛刺，锐边，在轴和孔的端部常加工成（）.常用的是（）度倒角.
