1、填空题 示波器荧光屏的发光原理是将电子束的动能转换成光能，并产生部分（）。
点击查看答案
本题答案：亮点
本题解析：试题答案亮点
2、问答题 两只电阻分别为R1＝20Ω±2%，R2＝（100±0.4）Ω，求：两电阻串联及并联两种接法时的总电阻和相对误差。
点击查看答案
本题答案：
试题答案
3、问答题 有两只量程相同的电流表，但内阻不一样，问哪只电流表的性能好？为什么？
点击查看答案
本题答案：电流表测量电流是将表串联在电路中的，内阻越小对电路的影响越小
本题解析：试题答案电流表测量电流是将表串联在电路中的，内阻越小对电路的影响越小，因而测量准确越高。
4、问答题 简易电平测试设备有那些？它们有何用途？
点击查看答案
本题答案：简易逻辑电平测试设备常见的有逻辑笔和逻辑夹，它们主要用
本题解析：试题答案简易逻辑电平测试设备常见的有逻辑笔和逻辑夹，它们主要用来判断信号的稳定电平、
单个脉冲或低速脉冲序列。其中逻辑笔用于测试单路信号，逻辑夹则用于多路信号。
5、问答题 文氏桥振荡器的振荡原理是什么？
点击查看答案
本题答案：是文氏桥振荡器传输函数的幅频特性和相频特性分别为：本题解析：试题答案是文氏桥振荡器传输函数的幅频特性和相频特性分别为：
当ω＝ω0＝1/RC，或f＝f0＝1/2πRC时，输出信号与输入信号同相，且此时传输函数模N（ω0）＝N（ω）max＝1/3最大，如果输出信号U0后接放大倍数KV＝N（ω0）＝3的同相放大器，那么就可以维持ω＝ω0或者f＝f0＝1/2πRC的正弦振荡，而由于RC网络的选频特性，其他频率的信号将被抑制。
6、问答题 什么是频域测量？它常包括哪些应用类型？
点击查看答案
本题答案：频域测量：信号的频域测量是研究电路网络或电信号中各频率分量的
本题解析：试题答案频域测量：信号的频域测量是研究电路网络或电信号中各频率分量的幅度u与频率f之间的关系，即在频域内观察和分析电路网络或电信号。它包括以下几种应用类型：（1）频率特性测量；（2）选频测量；（3）频谱分析；（4）调制度分析测量；（5）谐波失真度测量。
7、单项选择题 示波器水平通道中，能保证每一次扫描都从同样的电平开始，使屏幕显示出稳定的波形的电路是（）
A、释抑电路
B、电压比较器
C、扫描发生器
D、时基闸门
点击查看答案
本题答案：A
本题解析：暂无解析
8、问答题 甲、乙两台DMM，甲显示器显示的最大值为19999，问： （1）他们各是几位的DMM？（2）若乙的最小量程为200mV，其分辨率为多少？
点击查看答案
本题答案：试题答案
9、问答题 测量大电流的电流表，一般都是在基本量程上扩大，为什么不直接制造大电流的电流表？
点击查看答案
本题答案：在实际应用中，测量电流通常使用磁电式电流表、电磁式电流
本题解析：试题答案在实际应用中，测量电流通常使用磁电式电流表、电磁式电流表、模拟式万用表和数字多用表直接测量电流，而大多数用磁电式电流表。从磁电式仪表的工作原理可以看出，不增加测量线路，磁电式是可以直接测量直流电流的，但由于被测电流要通过游丝和可动线圈，被测电路的最大值只能限制在几十微安到几十毫安之间，要测量大电流，就需要另外加接分流器，即在基本量程上扩大。如果直接制造大电流的电流表，由于电流表的阻抗不能做到太小，而电流表的线圈很细，因此当大电流流过时，会产生很大的热量，很可能会烧坏表，因此不直接制造大电流的电流表。
10、问答题 量值传递的准则是什么？
点击查看答案
本题答案：量值的传递是按照主基准、副基准、工作基准、各级标准逐级向下传
本题解析：试题答案量值的传递是按照主基准、副基准、工作基准、各级标准逐级向下传递，一直传递到不同精度的量具和仪器。检定是量值的传递的具体形式。量值传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。
11、问答题 试述LabVIEW虚拟仪器软件体系结构及基本原理。
点击查看答案
本题答案：主要包括三部分：应用软件开发环境为用户开发虚拟仪器提供
本题解析：试题答案主要包括三部分：应用软件开发环境为用户开发虚拟仪器提供了必须的软件工具与环境。是完成对仪器硬件控制的纽带和桥梁，它作为用户应用程序的一部分在计算机上运行。VISA生成虚拟仪器的软件结构和模式，它包括：统一的仪器控制结构，与操作系统、编程语言、硬件接口无关的应用程序编程
接口等。
12、问答题 怎样控制扫描电压的幅度？
点击查看答案
本题答案：在示波器电路中比较和释抑电路可用于控制扫描电压的幅度。比较电
本题解析：试题答案在示波器电路中比较和释抑电路可用于控制扫描电压的幅度。比较电路利用比较、识别电平的功能来控制锯齿波的幅度，在比较电路中，输入电压与预置的参考电平进行比较，当输入电压等于预置的参考电平时，输出端电位产生跳变，并把它作为控制信号输出。它决定扫描的终止时刻，从而确定锯齿波的幅度，使电路产生等幅扫描。
13、问答题 叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。
点击查看答案
本题答案：直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。如
本题解析：试题答案直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。
间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。如：用伏安法测量电阻消耗的直流功率P，可以通过直接测量电压U，电流I，而后根据函数关系P＝UI，经过计算，间接获得电阻消耗的功耗P；用伏安法测量电阻。
组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。例如，电阻器电阻温度系数的测量。
14、单项选择题 下列几种误差中，属于粗大误差的是（）。
A.仪表未校零所引起的误差
B.测频时的量化误差
C.测频时的标准频率误差
D.读数错误
点击查看答案
本题答案：D
本题解析：暂无解析
15、问答题 记忆示波管是怎样实现记忆波形的功能？记忆示波器能否观测单次性高频信号？
点击查看答案
本题答案：记忆示波器的记忆功能是由记忆示波管完成的。将记忆信号存贮于示
本题解析：试题答案记忆示波器的记忆功能是由记忆示波管完成的。将记忆信号存贮于示波管的栅网上，需要显示时，泛射枪发出的流均匀地近乎垂直地射向存储栅网，将栅网存储的波形在荧光屏上清晰地显示出来。
记忆示波器能观测单次性高频信号。
16、问答题 画出图示仪测试二极管正向特性曲线的简化原理图。
点击查看答案
本题答案：晶体管图示仪可以测量二极管的正向伏安特性曲线。首先将图
本题解析：试题答案晶体管图示仪可以测量二极管的正向伏安特性曲线。首先将图示仪荧光屏上的光点置于坐标左下角，峰值电压范围置0~20V，集电极扫描电压极性置于“+”，功耗电阻置1kΩ，X轴集电极电压置0.1伏/度，Y轴集电极电流置5毫安/度，Y轴倍率置×1，将二极管的正负极分别接在面板上的C和E接线柱上，缓慢调节峰值电压旋扭，即可得到二极管正向伏安特性曲线。从屏幕显示图可以直接读出二极管的导通电压。
17、单项选择题 计数器测频时，若所用的时基信号T0=1ms，则计数后的单位为（）
A.Hz
B.kHz
C.MHz
D.GHz
点击查看答案
本题答案：B
本题解析：暂无解析
18、单项选择题 交流电压表都按照正弦波电压（）进行定度的。
A.峰值
B.峰—峰值
C.有效值
D.平均值
点击查看答案
本题答案：C
本题解析：暂无解析
19、问答题 双金属温度计的结构原理是什么？
点击查看答案
本题答案：把两种热膨胀系数不同的金属材料焊接在一起，在不同的温度变化下
本题解析：试题答案把两种热膨胀系数不同的金属材料焊接在一起，在不同的温度变化下，就会有不同的伸缩效果，温度变化越大，金属片的弯曲程度就越大，这样就把温度的变化转化为位移量的变化.
20、问答题 用示波器观测正弦波时，荧光屏上得到如图所示波形，试分析示波器哪个部分工作不正常?
点击查看答案
本题答案：（1）为扫描锯齿波线性度不好；
（2）Y放大器引
本题解析：试题答案（1）为扫描锯齿波线性度不好；
（2）Y放大器引入失真，出现削顶，产生截止失真；
（3）有扫描回线，增辉电路工作不正常。
21、问答题 连接下图中的各个器件或设备，最终得到1～5V电压输出。
点击查看答案
本题答案：试题答案
22、单项选择题 被测量的真值是（）。
A.可以准确测定的
B.在甘一时空条件下是客观存在的，但很多情况下不能准确测定
C.不能准确测定
D.客观上均不存在，因而无法测量
点击查看答案
本题答案：B
本题解析：暂无解析
23、问答题 荧光屏按显示余辉长短可分为几种？各用于何种场合？
点击查看答案
本题答案：荧光屏按显示余辉时间长短可分成为长余辉（100ms～1s）、
本题解析：试题答案荧光屏按显示余辉时间长短可分成为长余辉（100ms～1s）、中余辉（1ms～100ms）和短余辉（10μs～10ms）的不同规格。普通示波器需采用中余辉示波管，而慢扫描示波器则采用长余辉示波管。
24、问答题 简述电压测量的意义。
点击查看答案
本题答案：电压、电流和功率是表征电信号能量大小的三个基本参数，其
本题解析：试题答案电压、电流和功率是表征电信号能量大小的三个基本参数，其中又以电压最为常用。通过电压测量，利用基本公式可以导出其它的参数；此外，电路中电流的状态，如饱和、截止、谐振等均可用电压形式来描述；许多电参数，如频率特性、增益、调制度、失真度等也可视为电压的派生量；许多电子测量仪器，如信号发生器、阻抗电桥、失真度仪等都用电压量作指示。因此，电压测量是其他许多电参数量，也包括非电参数量测量的基础，是相当重要和相当普及的一种参数测量。
25、问答题 简述利用变换器测量阻抗的原理。
点击查看答案
本题答案：利用变换器测量阻抗的原理是：将被测元件的参数变换成相应的电压
本题解析：试题答案利用变换器测量阻抗的原理是：将被测元件的参数变换成相应的电压，然后经A/D变换后，进行数字化显示。
26、问答题 虚拟仪器的设计主要包括哪些内容的设计？一般有几个步骤？
点击查看答案
本题答案：仪器驱动器设计和虚拟仪器面板设计。一般的步骤为：（1）
本题解析：试题答案仪器驱动器设计和虚拟仪器面板设计。一般的步骤为：（1）动能分析和描述（2）虚拟仪器的硬件选择（3）仪器驱动器外部接口设计（4）仪器驱动器内部设计包括前面板设计、流程图设计（5）运行调试程序。
27、名词解释 相干式频率合成器
点击查看答案
本题答案：只用一个石英晶体产生基准频率，然后通过分频、倍频等，加入混频
本题解析：试题答案只用一个石英晶体产生基准频率，然后通过分频、倍频等，加入混频器的频率之间是相关的。
28、问答题 测量误差有哪几种？怎样减少误差？
点击查看答案
本题答案：测量误差——出现测量结果与实际值（真值）有差异，这种差异称为
本题解析：试题答案测量误差——出现测量结果与实际值（真值）有差异，这种差异称为测量误差。
（1）测量误差是的不可避免的。
（2）寻找误差的来源，尽可能防止误差和减小误差。
（3）测量结果进行正确的处理，使测量结果接近被测量对象的实际情况。
测量误差按表示方法分类有绝对误差、相对误差、允许误差。
对任何一物理量的测量，除了对被测项目的工作原理有比较清楚的了解外，最重要的还应熟悉仪器，掌握测量的方法，才能准确迅速地完成测量任务。
分清误差的来源，按各种误差的克服办法去减小误差，这是最根本的途径和最有效的措施。
1．减小方法误差2．减小使用误差3．减小人身误差
4．减小仪器误差5．误差数据的处理方法
29、单项选择题 电子计数器的测量精度主要由（）的精度决定。
A.闸门
B.显示电路
C.输入通道
D.晶体振荡器
点击查看答案
本题答案：D
本题解析：暂无解析
30、单项选择题 设示波器水平和垂直偏转灵敏度相同，在X、Y输入端加的电压分别为：VX=Asin（ωt+45°），VY=Asinωt，则荧光屏上显示的X-Y图形是（）
A.圆
B.椭圆
C.斜线
D.水平直线
点击查看答案
本题答案：C
本题解析：暂无解析
31、问答题 某电阻衰减器，衰减量为20±0.1dB，若输入端电压为1000mV，输出端电压等于多少？
点击查看答案
本题答案：试题答案
32、问答题 画出电动单元组合仪表构成的简单控制系统图.
点击查看答案
本题答案：试题答案
33、填空题 在相同的条件下多次测量同一量值时，测量误差的（）和符号保持不变，或测量条件改变时按一定规律变化的误差称为系统误差。
点击查看答案
本题答案：绝对值
本题解析：试题答案绝对值
34、问答题 测量系统由哪些部分组成？
点击查看答案
本题答案：工业测量仪表由传感器、变换器和显示装置三部分组成。 本题解析：试题答案工业测量仪表由传感器、变换器和显示装置三部分组成。
在被测对象的作用下，传感器能根据被测量的大小输出一个相应的信号。变换器可以将传感器的输出进行远距离传送，放大、线性化或变成统一信号，对传感器的输出作必要的加工处理。显示器的作用是向观察者显示被测参数值。
35、问答题 现校准一个量程为100 mV，表盘为100等分刻度的毫伏表，测得数据如下：仪表刻度值(mV) 0 10 20 30 40 50 60 70 80 90 100标准仪表示值(mV) 0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0绝对误差 (mV) 0.0 0.1 -0.2 -0.4 0.2 -0.2 -0.4 -0.3 0.0 0.3 0.0修正值c (mV) 0.0 -0.1 0.2 0.4 -0.2 0.2 0.4 0.3 0.0 -0.3 0.0求：① 将各校准点的绝对误差ΔU和修正值c填在表格中； ② 10 mV刻度点上的示值相对误差rx和实际相对误差rA； ③ 确定仪表的准确度等级； ④ 确定仪表的灵敏度。
点击查看答案
本题答案：试题答案
36、问答题 一台最大显示为199999的DVM，其使用手册上提供的误差表示式为（0.008%Ux+0.001%Um），基本量程为10V，试写出该表误差的各种表示形式。
点击查看答案
本题答案：试题答 案
37、填空题 YD2810B型LCR数字电桥的量程键处于锁定状态时测试速度为（），仪器不进行量程选择，这样可以提高_测试速度及机内继电器的使用寿命。量程锁定通常在同规格元件批量测试时使用。
点击查看答案
本题答案：8次\秒
本题解析：试题答案8次\秒
38、填空题 已知示波器的扫描控制开关置于0.2ms/div，被测信号为正弦波，荧光屏上显示8格的两个周期的完整波形。则被测信号的频率为（）（0.2*8/2取倒数）
点击查看答案
本题答案：1.25KHz
本题解析：试题答案1.25KHz
39、问答题 电阻上消耗的电能W＝U2/R•t，已知ru＝±1%，rR＝±0.5%rt＝±1.5%，求rW。
点击查看答案
本题答案：试题答案
40、问答题 测量时为何会产生误差？研究误差理论的目的是什么？
点击查看答案
本题答案：测量是用实验手段确定被测对象量值的过程，实验中过程中采用的方
本题解析：试题答案测量是用实验手段确定被测对象量值的过程，实验中过程中采用的方法、标准量和比较设备不一样，都可能使实验的确定值与被测对象的真值有差异，即都会产生误差。研究误差理论的目的就是掌握测量数据的分析计算方法、正确对测量的误差值进行估计、选择最佳测量方案。
41、问答题 不同厂家的虚拟仪器可以互换吗？如何解决互换问题？
点击查看答案
本题答案：VXIVISA虚拟仪器的软件结构和模式，与特定仪器密切
本题解析：试题答案VXIVISA虚拟仪器的软件结构和模式，与特定仪器密切相关，更换不同厂家或同一厂家不同型号的仪器时，不仅要更换仪器驱动器而且要修改测试程序以适应新的仪器及仪器驱动器，即是不可互换的。IVI建立在VISA的I/O层以上，把传统的仪器驱动程序分为类驱动程序和特定仪器驱动程序两个子层，测试系统开发者可以在某类仪器内替换某一仪器及相应的特定仪器驱动器而不用改动仪器类驱动器及测试程序，IVI标准
使得同类中的仪器互换成为可能。
42、填空题 YD2810B型LCR数字电桥的清零功能的作用是清除存在于测量电缆或测量夹具上的杂散电抗，以提高测试的速度。测试电容时，使用开路“清零”，测电感和电阻时，使用（）
点击查看答案
本题答案：短路“清零”
本题解析：试题答案短路“清零”
43、名词解释 主基准
点击查看答案
本题答案：主基准也称作原始基准，是用来复现和保存计量单位，具有现代科学
本题解析：试题答案主基准也称作原始基准，是用来复现和保存计量单位，具有现代科学技术所能达到的最高准确度的计量器具，经国家鉴定批准，作为统一全国计量单位量值的最高依据。因此，主基准也叫国家基准。
44、问答题 什么是等精度测量？什么是不等精度测量？
点击查看答案
本题答案：在保持测量条件不变的情况下对同一被测量进行的多次测量过
本题解析：试题答案在保持测量条件不变的情况下对同一被测量进行的多次测量过程称作等精度测量。如果在同一被测量的多次重复测量中，不是所有测量条件都维持不变，这样的测量称为非等精度测量或不等精度测量
45、问答题 使用电子计数器测量相位差、脉冲宽度时，如何选择触发极性？
点击查看答案
本题答案：电子计数器测量相位差、脉冲宽度时时通常是测量两个正弦波
本题解析：试题答案电子计数器测量相位差、脉冲宽度时时通常是测量两个正弦波上两个相应点之间的时间间隔，触发极性可以取“+”，也可以取“-”，根据测量方便进行选择。为了减小测量误差，可利用两个通道的触发源选择开关，第一次设置为“+”，信号由负到正通过零点，测得T1；第二次设置为“-”，信号由正到负通过零点，测得T2；两次测量结果取平均值。
46、单项选择题 在直流功率的测量中，电流表和电压表的连接方式有两种。通常，“先并联后串联”的连接方式适用于负载RL（）的情况，“先串联后并联”则适用于负载RL（）的情况。
A.较大、较大
B.较大、较小
C.较小、较大
D.较小、较小
点击查看答案
本题答案：B
本题解析：暂无解析
47、单项选择题 示波器中，若nfx=fy，则荧光屏上所显示的周期数为（）
A.1
B.n
C.1/n
D.波形显示不稳定
点击查看答案
本题答案：B
本题解析：暂无解析
48、问答题 简述消除或削弱系统误差的典型测量技术有哪几种？
点击查看答案
本题答案：（1）零示法，（2）替代法，（3）补偿法，（4）对照法，（5
本题解析：试题答案（1）零示法，（2）替代法，（3）补偿法，（4）对照法，（5）微差法，（6）交叉读数法

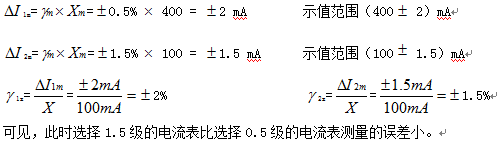

49、问答题 某待测电流约为100mA，现有两块电流表，其中一块电流表量程为0~400mA，0.5级，另一块表量程为0~100mA，1.5级，问选哪一块表测量更合适？
点击查看答案
本题答案：试题答案
50、问答题 高频信号发生器主要由哪些电路组成？各部分的作用是什么？
点击查看答案
本题答案：高频信号发生器组成的基本框图如图7.2所示。主要包括主振级、
本题解析：试题答案高频信号发生器组成的基本框图如图7.2所示。主要包括主振级、缓冲级、调制级、输出级、监测电路和电源等电路。主振级产生高频振荡信号，该信号经缓冲级缓冲后，被送到调制级进行幅度调制和放大，调制后的信号再送给输出级输出，以保证具有一定的输出电平调节范围。监测电路监测输出信号的载波电平和调制系统数，电源用于提供各部分所需的直流电压。
51、问答题 测量相位差的方法主要有哪些？
点击查看答案
本题答案：测量相位差的方法有示波器测量、相位差转换为时间间隔进行
本题解析：试题答案测量相位差的方法有示波器测量、相位差转换为时间间隔进行测量、相位差转换为电压进行测量、零示法测量。
52、单项选择题 以下各电路中，不属于频率特性测试仪内部组成部分的是（）
A、扫描电路
B、稳幅电路
C、频率标志电路
D、检波探头
点击查看答案
本题答案：D
本题解析：暂无解析
53、问答题 频率特性的测量有哪些方法？各有何特点？
点击查看答案
本题答案：（1）点频法。点频法的优点是测量时不需要特殊仪器，测量准确度
本题解析：试题答案（1）点频法。点频法的优点是测量时不需要特殊仪器，测量准确度比较高，能反映出被测网络的静态特性，这种方法的缺点是操作繁琐、工作量大、容易漏测某些细节，不能反映出被测网络的动态特性。
（2）扫频法。扫频测量法的测量过程简单，速度快，也不会产生测漏现象，还能边测量边调试，大大提高了调试工作效率。扫频法反映的是被测网络的动态特性，测量结果与被测网络实际工作情况基本吻合，这一点对于某些网络的测量尤为重要，如滤波器的动态滤波特性的测量等。扫频法的不足之外是测量的准确度比点频法低。
54、填空题 函数信号发生器产生信号的方法有先产生正弦波再得到方波和正弦波、利用（），经变换得到三角波和正弦波、先产生三角波再产生方波和正弦波三种。
点击查看答案
本题答案：施密特电路产生方波
本题解析：试题答案施密特电路产生方波
55、问答题 电桥测一个50mH左右的电感，由于随机误差的影响，使电感的测量值在LO±0.8mH的范围内变化。若希望测量值的不确定度范围减小到0.3mH以内，仍使用该电桥，问可采用什么办法。
点击查看答案
本题答案：试题答案
56、填空题 测量相位差的主要方法示波器测量、相位差转换为（）、相位差转换为电压测量及零示法测量等
点击查看答案
本题答案：时间间隔测量
本题解析：试题答案时间间隔测量
57、问答题 用指针式万用表的欧姆档检测三极管，测定结果如下，请问当 （1）Rb-e=低，Re-b=低，Rb-c=低，Rc-b=高，Rc-e=高，Re-c=高。晶体管能正常工作吗？为什么？ （2）Rb-e=高，Re-b=低，Rb-c=低，Rc-b=高，Rc-e=高，Re-c=低。晶体管能正常工作吗？为什么？
点击查看答案
本题答案：晶体管不能正常工作，因为Rb-e，Re-b不可能同时为
本题解析：试题答案晶体管不能正常工作，因为Rb-e，Re-b不可能同时为低，只能单项导通
58、填空题 电子电压表按其电路组成形式可以分为放大—检波式、（）和外差式三种类型。
点击查看答案
本题答案：检波-放大式
本题解析：试题答案检波-放大式
59、填空题 电路频谱特性的测量方法通常有（）测量法和（）测量法。
点击查看答案
本题答案：点频;扫频
本题解析：试题答案点频;扫频
60、问答题 何谓虚拟仪器？虚拟仪器是仿真仪器吗？
点击查看答案
本题答案：虚拟仪器（VirtualInstrument，简称VI
本题解析：试题答案虚拟仪器（VirtualInstrument，简称VI）是指以通用计算机作为核心的硬件平台，配以相应测试功能的硬件作为信号输入输出的接口，利用仪器软件开发平台在计算机的屏幕上虚拟出仪器的面板和相应的功能，然后通过鼠标或键盘操作的仪器。虚拟仪器是一种实际仪器。
61、填空题 基本锁相环包括三个组成部分，它们是鉴相器、（）、压控振荡器。
点击查看答案
本题答案：环路滤波器
本题解析：试题答案环路滤波器
62、填空题 在高频电路中，电感线圈的电抗XL=ωl，电容性元件的电抗XC=（）。
点击查看答案
本题答案：1/ωc
本题解析：试题答案1/ωc
63、问答题 SBM-10A型示波器的带宽fh=30MHz，求上升时间。
点击查看答案
本题答案：试题答案
64、名词解释 脉冲过冲
点击查看答案
本题答案：包括上冲和下冲。上冲指上升边超过顶值Um以上所呈现的突出部分
本题解析：试题答案包括上冲和下冲。上冲指上升边超过顶值Um以上所呈现的突出部分，下冲是指下降边超过底值以下所呈现的向下突出部分.
65、填空题 在测量周期时，为减少被测量信号受到干扰造成的触发误差，电子计数器应采用（）测量法。
点击查看答案
本题答案：多重周期平均测量
本题解析：试题答案多重周期平均测量
66、填空题 多次测量中随机误差具有（）性、对称性和（）性。
点击查看答案
本题答案：有界;抵偿
本题解析：试题答案有界;抵偿
67、问答题 某电压放大器，测得输入端电压Ui＝1.0mV，输出端电压Uo＝1200mV，两者相对误差均为±2％，求放大器增益的分贝误差。
点击查看答案
本题答案：试题答案
68、填空题 电子测量食品的功能包括变换功能、信号处理与传输功能、（）与显示功能三种基本功能。
点击查看答案
本题答案：测量结果
本题解析：试题答案测量结果
69、问答题 用一台七位计数式频率计测量fx＝5MHz的信号频率，试分别计算当闸门时间为1s、0.1s和10ms时，由于“±1”误差引起的相对误差。
点击查看答案
本题答案：闸门时间为1s时：
试题答案闸门时间为1s时：
闸门时间为0.1s时：
闸门时间为10ms时：
70、问答题 用全波整流均值电压表分别测量正弦波、三角波和方波，若电压表示值均为10V，那么被测电压的有效值各为多少？
点击查看答案
本题答案：对于正弦波，由于电压表本来就是按其有效值定度的，即电压
本题解析：试题答案对于正弦波，由于电压表本来就是按其有效值定度的，即电压表的示值就是正弦波的有效值，因此正弦波的有效值为
U=Ua=10V
对于三角波，其波形系数KF=1.15，所以有效值为
U=0.9KFUa=0.9×1.15×10=10.35V
对于方波，其波形系数KF=1，所以有效值为
U=0.9KFUa=0.9×1×10=9V
71、名词解释 工作基准
点击查看答案
本题答案：经与主基准或副基准校准或比对，并经国家鉴定批准，实际用以检定
本题解析：试题答案经与主基准或副基准校准或比对，并经国家鉴定批准，实际用以检定下属计量标准的计量器具。
72、问答题 高、低频正弦信号发生器输出阻抗一般为多少？使用时，如果阻抗不匹配，会有什么影响？
点击查看答案
本题答案：低频信号发生器中一般有50、600、5k等各种不同输出阻抗；
本题解析：试题答案低频信号发生器中一般有50、600、5k等各种不同输出阻抗；
高频信号发生器一般只有50（或75）一种输出阻抗。
匹配阻抗主要为了减少失真。
73、单项选择题 一下方法中，不能提高荧屏亮度的是（）
A、降低阴极电压
B、升高栅极电压
C、降低聚焦电压
D、升高加速极电压
点击查看答案
本题答案：A
本题解析：暂无解析
74、问答题 逻辑分析仪有那些显示方式？
点击查看答案
本题答案：逻辑状态分析仪常采用的显示方法是：状态表显示、反汇编显
本题解析：试题答案逻辑状态分析仪常采用的显示方法是：状态表显示、反汇编显示、定时图显示、图
解显示、影射图显示、分解模块显示。
75、问答题 简述函数信号发生器的基本组成及各组成部分的功能。
点击查看答案
本题答案：（1）高频信号发生器主要由主振级、调制级、内调制振荡器、输出
本题解析：试题答案（1）高频信号发生器主要由主振级、调制级、内调制振荡器、输出级、监视器和电源六部分组成。
（2）主振级功能：产生高频等幅载波信号。
调制级功能：主振级产生的高频等幅载波信号和调制信号发生器产生音频调制信号经调制级，输出载有音频信号的已调波。
内调制振荡器：产生内调制信号。
输出级：对已调信号进行放大和滤波，然后在比基础上通过衰减器对输出电平进行较大范围的调节和输出阻抗的变换，以适应各种不同的需要。
监视器：用来测量输出信号载波的电平和调幅系数，显示输出信号的频率、幅度、波形等，对输出信号进行监视。
电源：供给各部分所需的直流电压，使各部分能正常稳定地工作。
76、问答题 用一台6位十进制电子计数器测量频率，选用1s的闸门时间。若被测频率为100kHz，则测频分辨力为多少？量化误差（相对误差值）为多少？如果使用的闸门时间为10s，则量化误差又为多少？
点击查看答案
本题答案：试题答案
77、单项选择题 用示波器测量交流电压频率时，使用了X5倍扩展，电压一个周期占了时基线上的5格，时基因数为0.5ms/div，则其周期和频率分别为（）
A、0.5ms，2Khz
B、0.5ms，500KHZ
C、2.5ms，400HZ
D、2.5ms，2.5KHZ
点击查看答案
本题答案：A
本题解析：暂无解析
78、问答题
某文氏桥只C振荡器如题3．4图所示，其中R3、R4是热敏电阻，试确定它们各自应具有什么性质的温度系数。
点击查看答案
本题答案：R3应具有正性质的温度系数，
R4应具有负性
本题解析：试题答案R3应具有正性质的温度系数，
R4应具有负性质的温度系数。
79、问答题 使用扫频仪测量某一网络，当输出粗衰减和细衰减分别置于0dB及3dB时，屏幕上的取下你高度为4格；将扫频输出与检波探头对接，重调粗、细衰减分别为20dB和5dB时，两条水平亮线间的距离为4格。问该被测网络是放大器还是衰减器？其放大倍数或衰减倍数为多少？
点击查看答案
本题答案：
试题答案
80、问答题 什么是频率合成器，说明频率合成的各种方法及优缺点。
点击查看答案
本题答案：所谓频率合成，是对一个或多个基准频率进行频率的加、减（混频）
本题解析：试题答案所谓频率合成，是对一个或多个基准频率进行频率的加、减（混频）、乘（倍频）、除（分频）四则运算，从而得到所需的频率。这一系列频率的准确度和稳定度取决于基准频率，
频率合成的方法很多，但基本上分为两类，一类是直接合成法，一类是间接合成法。在直接合成法中，由于基准频率和辅助参考频率始终是存在的，转换输出频率所需时间主要取决于混频器、滤波器、倍频器、分频器等电路的稳定时间和传输时间，这些时间一般较小，因此直接合成法 可以得到较快的频率转换速度，从而广泛应用于跳频通信、电子对抗、自动控制和测试等领域。其缺点是需用大量的混频器、滤波器，体积大，价格高，也不易集成化。
间接合成法通过锁相环来完成频率的加、减、乘、除，即对频率的运算是通过锁相环来间接完成的。由于锁相环具有滤波作用，因此可以省掉直接合成法中所需的滤波器，它的通频带可以作得很窄，其中心频率便于调节，而且可以自动跟踪输入频率，因而结构简单、价格低廉、便于集成，在频率合成中获得广泛应用。但间接合成法受锁相环锁定过程的限制，转换速度较慢，一般为毫秒级。
81、问答题 取样示波器的非实时取样过程为什么能将高频信号变为低频信号？取样示波器能否观测单次性高频信号？
点击查看答案
本题答案：非实时取样过程对于输入信号进行跨周期采样，通过若干周期对波形
本题解析：试题答案非实时取样过程对于输入信号进行跨周期采样，通过若干周期对波形的不同点的采样，经过保持延长后就将高频信号变成了低频信号。
取样示波器不能观测单次性高频信号，因为不能对其进行跨周期采样。
82、填空题 均值电压表的工作频率范围主要受（）的带宽的限制，而灵敏度受放大器（）的限制。
点击查看答案
本题答案：带宽放大器;内部噪声
本题解析：试题答案带宽放大器;内部噪声
83、填空题 测量是人们认识客观事物并获得其量值的实验过程。测量的基本方法是实验方法，测量结果由数值和单位两部组成。测量结果与真值之间的差异称为（）。
点击查看答案
本题答案：测量误差
本题解析：试题答案测量误差
84、问答题 按具体测量对象来区分，电子测量包括哪些内容？
点击查看答案
本题答案：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；
本题解析：试题答案电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（3）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数等：（5）特性曲线显示如：幅频特性，相频特性曲线等。
85、问答题 电流表的基本量程和扩大量程，哪一个量程的测量准确度高？为什么？
点击查看答案
本题答案：电流表的基本量程是指不增加测量线路直接测量电流的量程。如磁电
本题解析：试题答案电流表的基本量程是指不增加测量线路直接测量电流的量程。如磁电式仪表可以直接测量直流，但由于被测电流要通过游丝和可动线圈，被测电流的最大值只能限制在几十μA到几十mA之间，要测量大电流，就需要另外加接分流器。因此扩大量程是通过并联不 91ExAM.org同的分流电阻实现，这种电流表的内阻随量程的大小而不同，量程越大，测量机构流过的电流越大，分流电阻越小，电流表对外显示的总内阻也越小，而电流表测量电流是串联在电路中的，内阻越小对电路的影响越小，因而测量准确越高。
86、单项选择题 以下关于扫频信号的叙述正确的是（）
A、幅度随时间变化
B、频率随时间变化
C、调幅波
D、锯齿波
点击查看答案
本题答案：B
本题解析：暂无解析
87、问答题 测量周期误差由哪几部分组成？什么叫触发误差？测量周期时，如何减小触发误差的影响？
点击查看答案
本题答案：电子计数器测量周期也是采用间接测量方式进行的，与测频误差的分
本题解析：试题答案电子计数器测量周期也是采用间接测量方式进行的，与测频误差的分析类似，测周误差也由两项组成，一是量化误差，二是时标信号相对误差。测周时输入信号受到噪声干扰，也会产生噪声干扰误差，这是一种随机误差，也称为触发误差。触发误差是指在测量周期时，由于输入信号中的干扰噪声影响，使输入信号经触发器整形后，所形成的门控脉冲时间间隔与信号的周期产生了差异而产生的误差，触发误差与被测信号的信噪比有关，信噪比越高，触发误差就越小，测量越准确。
88、问答题 频率合成的实现方法有哪几种？各有何优缺点？
点击查看答案
本题答案：频率合成器的方法：直接合成法和间接合成法
直
本题解析：试题答案频率合成器的方法：直接合成法和间接合成法
直接合成法：是将基准晶体振荡器产生的标准频率信号，利用倍频器、分频器、混频器及滤波器等进行一系列四则运算以获得所需的频率输出的一种方法。
优点：频率的稳定度高，频率的转换速度快，频谱纯度高，频率间隔小，可以做到0.1HZ以下。
缺点：需要大量的混频器、滤波器、分频器及倍频器等装置，电路单元多，设备复杂，体积大而笨重，造价贵。
间接合成法：即锁相合成法，它通过锁相环来完成频率的加、减、乘、除（即完成频率的合成）。
优点：锁相环具有滤波作用，其通频带可做的很窄，且中心频率易调，能自动跟踪输入频率，可省去直接合成法中所使用的大量滤波器、混频器、分频器等，有利于简化结构，减低成本，易于集成。
缺点：（书上没有，网上搜的）带内相位噪声不仅受限于参考源的相噪，也受数字鉴相器、数字分频器等数字器件相噪的限制。
89、填空题 时基信号一般由（）产生。为得到各种不同的时标，可对同一时基信号进行和倍频。
点击查看答案
本题答案：石英晶体振荡器;分频
本题解析：试题答案石英晶体振荡器;分频
90、问答题 简述通用示波器Y通道的主要组成部分。
点击查看答案
本题答案：示波器的垂直通道主要由探极、衰减器、前置放大器、延迟级、输出
本题解析：试题答案示波器的垂直通道主要由探极、衰减器、前置放大器、延迟级、输出放大器等组成。垂直通道的主要作用是：对被测量信号进行适当的放大后，加于示波管的垂直偏转板上以控制电子束的垂直偏转。垂直通道的性能的好坏将直接影响到测量信号的观测结果的精确度，这些性能主要有：足够宽的频带宽度、较高灵敏度、小的上升时间、很小的非线性失真等。
91、问答题 WQ—1型电桥在f＝1kHz时测0.1pF～110pF电容时，允许误差为±1.0％×（读数值）±0.01％×（满量程值），求该电桥测得值分别为lpF、10pF、100pF时的绝对误差、相对误差。
点击查看答案
本题答案：Δxm＝±0.01%×110＝±0.011pFΔx1＝±1.
本题解析：试题答案Δxm＝±0.01%×110＝±0.011pFΔx1＝±1.0%×1±0.011＝±0.021pF
Δx2＝±1.0%×10±0.011＝±0.111pFΔx3＝±1.0%×100±0.011＝±1.011pF
92、问答题 测量上限为500V的电压表，在示值450V处的实际值为445V，求该示值的： （1）绝对误差（2）相对误差（3）引用误差（4）修正值
点击查看答案
本题答案：（1）绝对误差
xɧ
本题解析：试题答案（1）绝对误差
xxA450V450V50V（2）相对误差x
（3）引用误差x50100%100%11.2%x445m
（4）修正值x50100%100%10.0%xm500cx50V
93、问答题 什么是内同步？什么是外同步？
点击查看答案
本题答案：同步信号采自于Y通道的（即被观察信号）被称为内同步；同
本题解析：试题答案同步信号采自于Y通道的（即被观察信号）被称为内同步；同步信号采自于 来自仪器外部的同步信号的方式被称为外同步。
94、单项选择题 通用示波器显示被测信号波形时，时基信号是（）
A、锯齿波
B、正弦波
C、方波
D、阶梯波
点击查看答案
本题答案：A
本题解析：暂无解析
95、问答题 什么是频谱分析，用频谱分析仪和示波器分析信号有什么不同？各有什么优点？
点击查看答案
本题答案：频谱分析仪都是以频率为自变量，以各频率分量的信号值为因变量进
本题解析：试题答案频谱分析仪都是以频率为自变量，以各频率分量的信号值为因变量进行分析的，通过频谱测量可以确定信号的谐波分量，还可以了解信号的频谱占用情况。
示波器和频谱仪都可用来观察同一物理现象，两者所得的结果应该是相同的。但由于两者是从不同角度去观察同一事物，故所得到的现象只能反映事物的不同侧面。因此，从测量
（1）某些在时域较复杂的波形，在频域的显示可能较为简单
（2）如果两个信号内的基波幅度相等，两次谐波幅度也相等，但基波与两次谐波的相位差不相等，则这两个信号所显示的频谱图是没有分别的，因为实际的频谱分析仪通常只给出幅度谱和功率谱，不直接给出相位信息；但用示波器观察这两个信号的波形却有明显不同。
（3）当信号中所含的各频率分量的幅度略有不同时，波形的变化是不太明显的，用示波器很难定量分析失真的程度，但是频谱仪对于信号的基波和各次滤波含量的大小则一目了然，因为谱线数量明显不同，而且直接可得出定量的结果。
96、问答题 用计数式频率计测量频率，闸门时间为1s时，计数器读数为5400，这时的量化误差为多大？如将被测信号倍频4倍，又把闸门时间扩大到5倍，此时的量化误差为多大？
点击查看答案
本题答案：试题答案
97、问答题 电子测量技术有哪些优点？
点击查看答案
本题答案：（1）测量频率范围宽（2）测试动态范围广（3）测量的准确度高
本题解析：试题答案（1）测量频率范围宽（2）测试动态范围广（3）测量的准确度高（4）测量速度快（5）易于实现遥测和长期不间断的测量（6）易于实现测量过程的自动化和测量仪器的智能化
98、填空题 XD-22A型低频信号发生器的主振级采用RC振荡器电路，由热敏电阻Rt组成的负反馈支路的作用是稳幅，该热敏电阻的类型是（）。
点击查看答案
本题答案：负温度系数
本题解析：试题答案负温度系数

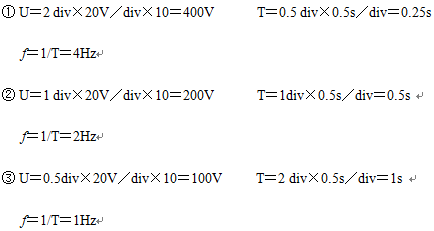

99、问答题 计算下列波形的幅度和频率（经探头接入）：
V／div位于20档，t／div位于0.5s档。 ①H＝2div，D＝0.5div ②H=!div，D＝1div ③H=0.5div，D＝2div
点击查看答案
本题答案：试题答案
100、单项选择题 在使用ZC4121A自动失真仪进行测量时，输入信号ui在什么情况下应按下300V衰减开关？（）
A、ui>100V
B、ui>300V
C、ui<300V
D、ui<100V
点击查看答案
本题答案：C
本题解析：暂无解析
题库试看结束后
微信扫下方二维码即可打包下载完整版《★动力与电气工程》题库
手机用户可保存上方二维码到手机中，在微信扫一扫中右上角选择“从相册选取二维码”即可。
题库试看结束后微信扫下方二维码即可打包下载完整版《动力与电气工程：电子测量》题库，分栏、分答案解析排版、小字体方便打印背记！经广大会员朋友实战检验，此方法考试通过率大大提高！绝对是您考试过关的不二利器！
手机用户可保存上方二维码到手机中，在微信扫一扫中右上角选择“从相册选取二维码”即可。
微信搜索关注"91考试网"公众号,领30元,获取公务员事业编教师考试资料40G
