手机用户可保存上方二维码到手机中，在微信扫一扫中右上角选择“从相册选取二维码”即可。

题库试看结束后微信扫下方二维码即可打包下载完整版《机械工程：钢的热处理》题库，分栏、分答案解析排版、小字体方便打印背记！经广大会员朋友实战检验，此方法考试通过率大大提高！绝对是您考试过关的不二利器！

手机用户可保存上方二维码到手机中，在微信扫一扫中右上角选择“从相册选取二维码”即可。

1、判断题  珠光体、索氏体、屈氏体都是片层状的铁素体和渗碳体混合物所以他们的力学性能相同。

点击查看答案

本题答案：对
本题解析：暂无解析

2、问答题  从原子结构上说明晶体和非晶体的差别

点击查看答案

本题答案：晶体是原子在三维空间呈规则排列的固体，具有固定的熔点，原子排
本题解析：试题答案晶体是原子在三维空间呈规则排列的固体，具有固定的熔点，原子排列有序，其各个方向上原子密度不同，因而具有各向异性。非晶体无固定的熔点，原子排列无序，具有各向同性。晶体和非晶体在一定条件下可以互相转化。

3、判断题  渗碳零件一般需要选择低碳成分的钢。

点击查看答案

本题答案：对
本题解析：暂无解析

4、判断题  下贝氏体是热处理后一种比较理想的组织。

点击查看答案

本题答案：对
本题解析：暂无解析

5、判断题  体心立方晶格的原子位于立方体的八个顶角及立方体的中心。

点击查看答案

本题答案：对
本题解析：暂无解析

6、名词解释  晶粒与晶界

点击查看答案

本题答案：外形不规则而内部原子排列规则的小晶体，称为晶粒；晶粒与晶粒之
本题解析：试题答案外形不规则而内部原子排列规则的小晶体，称为晶粒；晶粒与晶粒之间的接触界面，称为晶界。

7、名词解释  屈服点与规定残余拉伸应力

点击查看答案

本题答案：试样在试验过程中，力不增加（保持恒定）仍能继续伸长（变
本题解析：试题答案试样在试验过程中，力不增加（保持恒定）仍能继续伸长（变形）的应力称为屈服点；规定残余伸长率达到0.2%时的应力称为规定残余拉伸应力。

8、单项选择题  45钢的正常淬火组织应为（）。

A、马氏体
B、马氏体+铁素体
C、马氏体+渗碳体

点击查看答案

本题答案：A
本题解析：暂无解析

9、问答题  何谓本质细晶粒钢？本质细晶粒钢的奥氏体晶粒是否一定比本质粗晶粒钢的细？

点击查看答案

本题答案：（1）本质细晶粒钢：加热到临界点以上直到930℃，随温
本题解析：试题答案（1）本质细晶粒钢：加热到临界点以上直到930℃，随温度升高，晶粒长大速度很缓慢，称本质细晶粒钢。
（2）不一定。本质晶粒度只代表钢在加热时奥氏体晶粒长大倾向的大小。本质粗晶粒钢在较低加热温度下可获得细晶粒，而本质细晶粒钢若在较高温度下加热也会得到粗晶粒。

10、单项选择题  最常用的淬火剂是（）

A、水
B、油
C、空气
D、氨气

点击查看答案

本题答案：A
本题解析：暂无解析

11、判断题  金属材料的力学性能，是由其内部组织结构决定的。

点击查看答案

本题答案：对
本题解析：暂无解析

12、名词解释  珠光体

点击查看答案

本题答案：是铁素体和渗碳体的机械混合物。
本题解析：试题答案是铁素体和渗碳体的机械混合物。

13、名词解释  贝氏体

点击查看答案

本题答案：过饱和的铁素体和渗碳体组成的混合物。
本题解析：试题答案过饱和的铁素体和渗碳体组成的混合物。

14、单项选择题  下列是表面热处理的是（）

A、淬火
B、表面淬火
C、渗碳
D、渗氮

点击查看答案

本题答案：B
本题解析：暂无解析

15、问答题

有两个含碳量为1.2%的碳钢薄试样，分别加热到780℃和860℃并保温相同时间，使之达到平衡状态，然后以大于VK的冷却速度至室温。试问：

你认为哪个温度加热淬火后合适？为什么？

点击查看答案

本题答案：780℃加热淬火后合适。因为含碳量为1.2%的碳钢属于
本题解析：试题答案780℃加热淬火后合适。因为含碳量为1.2%的碳钢属于过共析钢，过共析碳钢淬火加热温度Ac1+（30～50℃），而780℃在这个温度范围内，这时淬火后的组织为均匀而细小的马氏体和颗粒状渗碳体及残余奥氏体的混合组织，使钢具有高的强度、硬度和耐磨性，而且也具有较好的韧性。

16、填空题  常见的金属晶格类形有（）_晶格，（）晶格（）晶格等。铬属于（）晶格，铜属于（）晶格，锌属于（）晶格。

点击查看答案

本题答案：体心立方，面心立方，密排六方，体心立方，面心立方，密排六方
本题解析：试题答案体心立方，面心立方，密排六方，体心立方，面心立方，密排六方

17、判断题  退火的目的是降低硬度提高塑性。

点击查看答案

本题答案：对
本题解析：暂无解析

18、单项选择题  调质处理就是（）热处理

A、淬火+高温火
B、淬火+中温回火
C、淬火+低温回火

点击查看答案

本题答案：A
本题解析：暂无解析

91ExAm.org

19、名词解释  实际晶粒度

点击查看答案

本题答案：是指在某一具体的热处理加热条件下所得到的晶粒尺寸。本题解析：试题答案是指在某一具体的热处理加热条件下所得到的晶粒尺寸。

20、单项选择题  钢在一定条件下淬火后，获得淬硬层深度的能力称为（）。

A、淬硬性
B、淬透性
C、耐磨性

点击查看答案

本题答案：B
本题解析：暂无解析

21、单项选择题  化学热处理与其他热处理的主要区别是（）。

A、组织变化
B、加热温度
C、改变表面化学成分

点击查看答案

本题答案：C
本题解析：暂无解析

22、判断题  钢渗氮后，无需淬火既有很高的硬度及耐磨性。

点击查看答案

本题答案：对
本题解析：暂无解析

23、单项选择题  作疲劳试验时，试样承受的载荷为（）。

A、静载荷
B、冲击载荷
C、交变载荷

点击查看答案

本题答案：C
本题解析：暂无解析

24、判断题  金属发生同素异构转变时，要吸收或放出热量，转变是在恒温下进行的。

点击查看答案

本题答案：错
本题解析：暂无解析

25、单项选择题  20Cr为（）

A、调质合金钢
B、中淬透性钢
C、高淬透性钢
D、低淬透性渗碳港

点击查看答案

本题答案：D
本题解析：暂无解析

26、单项选择题  改善10号钢的切削加工性能，通常采用（）热处理。

A、完全退火
B、球化退火
C、去应力退火

点击查看答案

本题答案：C
本题解析：暂无解析

27、单项选择题  调质处理是（）复合热处理工艺。

A、淬火+高温回火
B、淬火+中温回火
C、淬火+低温回火

点击查看答案

本题答案：B
本题解析：暂无解析

28、填空题  常用的退火方法有（）、球化退火和（）。为了去除工作中由于塑性变形加工，切削加工或焊接等造成的和铸件内存残余应力而进行退火叫（）。

点击查看答案

本题答案：完全退火、去应力退火、去应力退火
本题解析：试题答案完全退火、去应力退火、去应力退火

29、问答题  何谓钢的热处理？钢的热处理操作有哪些基本类型？试说明热处理同其它工艺过程的关系及其在机械制造中的地位和作用。

点击查看答案

本题答案：（1）为了改变钢材内部的组织结构，以满足对零件的加工性
本题解析：试题答案（1）为了改变钢材内部的组织结构，以满足对零件的加工性能和使用性能的要求所施加的一种综合的热加工工艺过程。
（2）热处理包括普通热处理和表面热处理；普通热处理里面包括退火、正火、淬火和回火，表面热处理包括表面淬火和化学热处理，表面淬火包括火焰加热表面淬火和感应加热表面淬火，化学热处理包括渗碳、渗氮和碳氮共渗等。
（3）热处理是机器零件加工工艺过程中的重要工序。一个毛坯件经过预备热处理，然后进行切削加工，再经过最终热处理，经过精加工，最后装配成为零件。热处理在机械制造中具有重要的地位和作用，适当的热处理可以显著提高钢的机械性能，延长机器零件的使用寿命。热处理工艺不但可以强化金属材料、充分挖掘材料潜力、降低结构重量、节省材料和能源，而且能够提高机械产品质量、大幅度延长机器零件的使用寿命，做到一个顶几个、顶十几个。此外，通过热处理还可使工件表面具有抗磨损、耐腐蚀等特殊物理化学性能。

30、问答题  回火的目的是什么？常用的回火操作有哪几种？指出各种回火操作得到的组织、性能及其应用范围。

点击查看答案

本题答案：回火的目的是降低淬火钢的脆性，减少或消除内应力，使组织
本题解析：试题答案回火的目的是降低淬火钢的脆性，减少或消除内应力，使组织趋于稳定并获得所需要的性能。
常用的回火操作有低温回火、中温回火、高温回火。
低温回火得到的组织是回火马氏体。内应力和脆性降低，保持了高硬度和高耐磨性。这种回火主要应用于高碳钢或高碳合金钢制造的工、模具、滚动轴承及渗碳和表面淬火的零件，回火后的硬度一般为HRC58-64。
中温回火后的组织为回火屈氏体，硬度HRC35-45，具有一定的韧性和高的弹性极限及屈服极限。这种回火主要应用于含碳0.5-0.7%的碳钢和合金钢制造的各类弹簧。
高温回火后的组织为回火索氏体，其硬度HRC25-35，具有适当的强度和足够的塑性和韧性。这种回火主要应用于含碳0.3-0.5%的碳钢和合金钢制造的各类连接和传动的结构零件，如轴、连杆、螺栓等。

31、单项选择题  过冷奥氏体是指冷却到（）温度以下，仍未转变的奥氏体。

A、Ma
B、Mf
C、Arl

点击查看答案

本题答案：C
本题解析：暂无解析

32、单项选择题  塑料的主要成分（）

A、稳定剂
B、填充剂
C、增强剂
D、树脂

点击查看答案

本题答案：D
本题解析：暂无解析

33、填空题  工件淬火及（）的复合热处理工艺，称为调质。

点击查看答案

本题答案：高温回火
本题解析：试题答案高温回火

34、单项选择题  工作中有强烈摩擦并承受冲击载荷或交变载荷的零件广泛应用的热处理方法（）

A、渗碳
B、渗氮
C、调质
D、淬火

点击查看答案

本题答案：B
本题解析：暂无解析

35、判断题  感应加热表面淬火，淬硬层深度取决于电流频率；频率越低，淬硬层越浅；反之频率越高，硬层越深。

点击查看答案

本题答案：错
本题解析：暂无解析

36、单项选择题  为保证较好的综合力学性能，对轴、丝杠、齿轮、连杆等重要零件，一般采用的热处理方式是（）

A、淬火
B、正火
C、退火
D、调质

点击查看答案

本题答案：D
本题解析：暂无解析

37、单项选择题  现需测定某灰铸件的硬度，一般应选用（）来测定。

A、布氏硬度计
B、洛氏硬度计
C、维氏硬度计

点击查看答案

本题答案：A
本题解析：暂无解析

38、名词解释  马氏体

点击查看答案

本题答案：马氏体是碳在α-铁中的过饱和固溶体，一般可
本题解析：试题答案马氏体是碳在α-铁中的过饱和固溶体，一般可分为低碳马氏体和高碳马氏体

39、单项选择题  在钢的整体热处理过程中，常用的作预备热处理的是（）

A、正火和淬火
B、正火和回火
C、淬火和回火
D、退火和正火

点击查看答案

本题答案：D
本题解析：暂无解析

40、判断题  索氏体和回火索氏体的性能没有多大的区别。

点击查看答案

本题答案：错
本题解析：暂无解析

41、判断题  淬火后的钢，回火时随温度的变化组织会发生不同的转变。

点击查看答案

本题答案：对
本题解析：暂无解析

42、判断题  淬透性好的钢，淬火后的硬度一定高。

点击查看答案

本题答案：错
本题解析：暂无解析

43、单项选择题  常用的渗碳方法有气体渗碳、固体渗碳、液体渗碳，其中应用较广泛的是（）

A、三种同样重要
B、第一种
C、前两种
D、后两种

点击查看答案

本题答案：C
本题解析：暂无解析

44、问答题

有两个含碳量为1.2%的碳钢薄试样，分别加热到780℃和860℃并保温相同时间，使之达到平衡状态，然后以大于VK的冷却速度至室温。试问：

哪个温度加热淬火后马氏体含碳量较多？

点击查看答案

本题答案：因为加热温度860℃已经超过了Accm，此时碳化物全部
本题解析：试题答案因为加热温度860℃已经超过了Accm，此时碳化物全部溶于奥氏体中，奥氏体中含碳量增加，而奥氏体向马氏体转变是非扩散型转变，所以冷却后马氏体含碳量较多。

45、单项选择题  渗氮零件与渗碳零件相比（）。

A、深层硬度更高
B、深层更厚
C、有更好的综合力学性能

点击查看答案

本题答案：A
本题解析：暂无解析

46、单项选择题  球化退火一般适应于（）。

A、高碳钢
B、低碳钢
C、中碳钢

点击查看答案

本题答案：A
本题解析：暂无解析

47、单项选择题  对铸铁石墨化，影响不显著的是（）

A、碳
B、硅
C、锰
D、磷

点击查看答案

本题答案：D
本题解析：暂无解析

48、单项选择题  碳素工具钢在使用前（）

A、要进行热处理
B、不需要热处理
C、有的需要有的不需要
D、以上都不对

点击查看答案

本题答案：C
本题解析：暂无解析

49、判断题  液态金属的结晶是在恒定温度下进行的，所以金属具有固定的熔点。

点击查看答案

本题答案：对
本题解析：暂无解析

50、判断题  钢回火的加热温度在Ac1以下，因此在回火过程中无组织变化。

点击查看答案

本题答案：对
本题解析：暂无解析

51、问答题  为什么用铝脱氧的钢及加入少量Ti，Zr，V，Nb，W等合金元素的钢都是本质细晶粒钢？奥氏体晶粒大小对转变产物的机械性能有何影响？

点击查看答案

本题答案：铝脱氧及加入少量Ti，Zr，V，Nb，W等合金元素会形
本题解析：试题答案铝脱氧及加入少量Ti，Zr，V，Nb，W等合金元素会形成高温难溶的合金化合物，在930±19℃左右抑制了晶粒的长大。所以加入以上合金元素的钢都是本质细晶粒钢。

52、名词解释  晶面与晶向

点击查看答案

本题答案：金属晶体中通过原子中心的平面，称为晶面；通过原子中心的直线，
本题解析：试题答案金属晶体中通过原子中心的平面，称为晶面；通过原子中心的直线，可代表晶格空间的一定方向，称为晶向。

53、名词解释  淬透性

点击查看答案

本题答案：钢在淬火后获得淬硬层深度大小的能力。
本题解析：试题答案钢在淬火后获得淬硬层深度大小的能力。

54、单项选择题  下列是回火的目的是（）

A、得到马氏体或贝氏体
B、稳定工件尺寸
C、提高钢的强度和耐磨度
D、提高钢的塑性

点击查看答案

本题答案：B
本题解析：暂无解析

55、填空题  淬火前，若钢中存在网状渗碳体，应采用（）的方法予以消除，否则会增大钢的淬透性。

点击查看答案

本题答案：正火
本题解析：试题答案正火

56、问答题  淬火的目的是什么？亚共析碳钢及过共析碳钢淬火加热温度应如何选择？试从获得的组织及性能等方面加以说明。

点击查看答案

本题答案：淬火的目的是使奥氏体化 后的工件获得尽量多的马氏体并配以
本题解析：试题答案淬火的目的是使奥氏体化后的工件获得尽量多的马氏体并配以不同温度回火获得各种需要的性能。
亚共析碳钢淬火加热温度Ac3+（30～50℃），淬火后的组织为均匀而细小的马氏体。因为如果亚共析碳钢加热温度在Ac1～Ac3之间，淬火组织中除马氏体外，还保留一部分铁素体，使钢的强度、硬度降低。但温度不能超过Ac3点过高，以防奥氏体晶粒粗化，淬火后获得粗大马氏体。
过共析碳钢淬火加热温度Ac1+（30～50℃），淬火后的组织为均匀而细小的马氏体和颗粒状渗碳体及残余奥氏体的混合组织。如果加热温度超过Accm，渗碳体溶解过多，奥氏体晶粒粗大，会使淬火组织中马氏体针变粗，渗碳体量减少，残余奥氏体量增多，从而降低钢的硬度和耐磨性。淬火温度过高，淬火后易得到含有显微裂纹的粗片状马氏体，使钢的脆性增加。

57、单项选择题  用高碳钢和某些合金钢制锻坯件，加工时发现硬度过高，为使其容易加工，可进行（）。

A、淬火
B、正火
C、退火

点击查看答案

本题答案：A
本题解析：暂无解析

58、判断题  淬火冷却速度越大，钢淬火后的硬度越高，因此淬火的冷却速度越快越好。

点击查看答案

本题答案：错
本题解析：暂无解析

59、单项选择题  45钢是（）

A、碳素结构钢
B、优质碳素结构钢
C、碳素工具钢
D、优质碳素工具钢

点击查看答案

本题答案：B
本题解析：暂无解析

60、问答题  有甲、乙两种钢，同时加热至1150℃，保温两小时，经金相显微组织检查，甲钢奥氏体晶粒度为3级，乙钢为6级。由此能否得出结论：甲钢是本质粗晶粒钢，而乙钢是本质细晶粒钢？

点击查看答案

本题答案：不能。
本质晶粒度是在930±
本题解析：试题答案不能。
本质晶粒度是在930±19℃，保温3~8小时后测定的奥氏体晶粒大小。本质细晶粒钢在加热到临界点Acl以上直到930℃晶粒并未显著长大。超过此温度后，由于阻止晶粒长大的难溶质点消失，晶粒随即迅速长大。
1150℃超过930℃，有可能晶粒随即迅速长大，所以不能的出结论甲钢是本质粗晶粒钢，而乙钢是本质细晶粒钢。

61、问答题

有两个含碳量为1.2%的碳钢薄试样，分别加热到780℃和860℃并保温相同时间，使之达到平衡状态，然后以大于VK的冷却速度至室温。试问：

哪个温度加热淬火后未溶碳化物较少？

点击查看答案

本题答案：因为加热温度860℃已经超过了Accm，此时碳化物全部
本题解析：试题答案因为加热温度860℃已经超过了Accm，此时碳化物全部溶于奥氏体中，因此加热淬火后未溶碳化物较少

62、问答题  有一根环形链条，用直径为2cm的钢条制成，已知此钢条σs=314N/mm2，求该链条能承受的最大载荷是多少？

点击查看答案

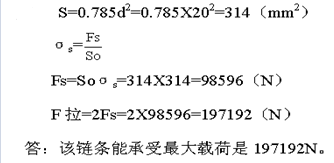

本题答案：试题答案

63、问答题  说明45钢试样（Φ10mm）经下列温度加热、保温并在水中冷却得到的室温组织：700℃，760℃，840℃，1100℃。

点击查看答案

本题答案：700℃：因为它没有达到相变温度，因此没有发生相变，组
本题解析：试题答案700℃：因为它没有达到相变温度，因此没有发生相变，组织为铁素体和珠光体。
760℃：它的加热温度在Ac1～Ac3之间，因此组织为铁素体、马氏体和少量残余奥氏体。
840℃：它的加热温度在Ac3以上，加热时全部转变为奥氏体，冷却后的组织为马氏体和少量残余奥氏体。
1100℃：因它的加热温度过高，加热时奥氏体晶粒粗化，淬火后得到粗片状马氏体和少量残余奥氏体。

64、名词解释  本质晶粒度

点击查看答案

本题答案：根据标准试验方法，在930±10℃保温足
本题解析：试题答案根据标准试验方法，在930±10℃保温足够时间（3-8小时）后测定的钢中晶粒的大小。

65、问答题  珠光体类型组织有哪几种？它们在形成条件、组织形态和性能方面有何特点？

点击查看答案

本题答案：（1）三种。分别是珠光体、索氏体和屈氏体。

本题解析：试题答案（1）三种。分别是珠光体、索氏体和屈氏体。
（2）珠光体是过冷奥氏体在550℃以上等温停留时发生转变，它是由铁素体和渗碳体组成的片层相间的组织。索氏体是在650～600℃温度范围内形成层片较细的珠光体。屈氏体是在600～550℃温度范围内形成片层极细的珠光体。珠光体片间距愈小，相界面积愈大，强化作用愈大，因而强度和硬度升高，同时，由于此时渗碳体片较薄，易随铁素体一起变形而不脆断，因此细片珠光体又具有较好的韧性和塑性。

66、填空题  金属在（）下，随温度的改变，由一种晶格转变为另一种晶格的现象，称为同素异构转变。

点击查看答案

本题答案：固态
本题解析：试题答案固态

67、名词解释  指出A1、A3、Acm；AC1、AC3、Accm；Ar1、Ar3、Arcm各临界点的意义。

点击查看答案

本题答案：A1：共析转变线，含碳量在0.02～6.69%的铁碳合
本题解析：试题答案A1：共析转变线，含碳量在0.02～6.69%的铁碳合金冷却到727℃时都有共析转变发生，形成P。
A3：奥氏体析出铁素体的开始线。
Acm：碳在奥氏体中的溶解度曲线。
AC1：实际加热时的共析转变线。
AC3：实际加热时奥氏体析出铁素体的开始线。
Accm：实际加热时碳在奥氏体中的溶解度曲线。
Ar1：实际冷却时的共析转变线。
Ar3：实际冷却时奥氏体析出铁素体的开始线。
Arcm：实际冷却时碳在奥氏体中的溶解度曲线。

68、问答题  钢获得来源:91考试网 91Exam.org马氏体组织的条件是什么？与钢的珠光体相变及贝氏体相变比较，马氏体相变有何特点？

点击查看答案

本题答案：钢获得马氏体组织的条件是：钢从奥氏体状态快速冷却，来不
本题解析：试题答案钢获得马氏体组织的条件是：钢从奥氏体状态快速冷却，来不及发生扩散分解而发生无扩散型的相变。
马氏体相变的特点为：
（1）无扩散性。钢在马氏体转变前后，组织中固溶的碳浓度没有变化，马氏体和奥氏体中固溶的碳量一致，仅发生晶格改变，因而马氏体的转变速度极快。
（2）有共格位向关系。马氏体形成时，马氏体和奥氏体相界面上的原子是共有的，既属于马氏体，又属于奥氏体，称这种关系为共格关系。
（3）在通常情况下，过冷奥氏体向马氏体转变开始后，必须在不断降温条件下转变才能继续进行，冷却过程中断，转变立即停止。

69、判断题  渗透性好的钢，淬火后温度一定高。

点击查看答案

本题答案：错
本题解析：暂无解析

70、判断题  钢中合金元素越多，淬火历硬度越高。

点击查看答案

本题答案：错
本题解析：暂无解析

71、名词解释  退火

点击查看答案

本题答案：将工件加热到临界点以上或在临界点以下某一温度保温一定时
本题解析：试题答案将工件加热到临界点以上或在临界点以下某一温度保温一定时间后，以十分缓慢的冷却速度（炉冷、坑冷、灰冷）进行冷却的一种操作。

72、填空题  内部原子呈无序堆积状况的物质叫（），原子作有序、有规则排列的物质叫（），一般固态金属都属于（）。

点击查看答案

本题答案：非晶体，晶体，金属晶体
本题解析：试题答案非晶体，晶体，金属晶体

73、问答题  贝氏体类型组织有哪几种？它们在形成条件、组织形态和性能方面有何特点？

点击查看答案

本题答案：（1）两种。上贝氏体和下贝氏体。
（2）上贝
本题解析：试题答案（1）两种。上贝氏体和下贝氏体。
（2）上贝氏体的形成温度在600～350℃。在显微镜下呈羽毛状，它是由许多互相平行的过饱和铁素体片和分布在片间的断续细小的渗碳体组成的混合物。其硬度较高，可达HRC40～45，但由于其铁素体片较粗，因此塑性和韧性较差。下贝氏体的形成温度在350℃～Ms，下贝氏体在光学显微镜下呈黑色针叶状，在电镜下观察是由针叶状的铁素体和分布在其上的极为细小的渗碳体粒子组成的。下贝氏体具有高强度、高硬度、高塑性、高韧性，即具有良好的综合机械性能。

74、判断题  在去应力退火过程中，刚的组织不发生变化。

点击查看答案

本题答案：对
本题解析：暂无解析

75、判断题  淬火后的钢其回火温度越高，回火后的强度和硬度也越高。

点击查看答案

本题答案：错
本题解析：暂无解析

76、填空题  浓硝酸储罐的材质通常是（），浓硫酸储罐的材质通常是（）.

点击查看答案

本题答案：不锈钢；钢
本题解析：试题答案不锈钢；钢

77、单项选择题  高速钢的热硬性可达（），常用于制造切削速度鞍高的刀具，且在切削时能长期保持刀口锋利，故又称锋钢。

A、500℃
B、600℃
C、700℃

点击查看答案

本题答案：B
本题解析：暂无解析

78、名词解释  残余奥氏体

点击查看答案

本题答案：M转变结束后剩余的奥氏体。
本题解析：试题答案M转变结束后剩余的奥氏体。

79、单项选择题  双介质淬火法适用的钢材是（）

A、低碳钢
B、中碳钢
C、合金钢
D、高碳工具钢

点击查看答案

本题答案：D
本题解析：暂无解析

80、多项选择题  纯铁的两种晶格的原子排列的紧密程度不同，其中（）的原子排列比（）紧密，故当γ—Fe转变α—Fe时，纯铁的体积将会（）。

A、体心立方晶格
B、面心立方晶格
C、收缩
D、膨胀

点击查看答案

本题答案：A, B, C
本题解析：暂无解析

81、名词解释  回火

点击查看答案

本题答案：淬火得到的制品，将其重新加热保温，然后在炉中或空气中以
本题解析：试题答案淬火得到的制品，将其重新加热保温，然后在炉中或空气中以较慢或较快的速度冷却下来得到综合性能好的钢制品。

82、问答题  退火的主要目的是什么？生产上常用的退火操作有哪几种？指出退火操作的应用范围。

点击查看答案

本题答案：（1）均匀钢的化学成分及组织，细化晶粒，调整硬度，并消
本题解析：试题答案（1）均匀钢的化学成分及组织，细化晶粒，调整硬度，并消除内应力和加工硬化，改善钢的切削加工性能并为随后的淬火作好组织准备。
（2）生产上常用的退火操作有完全退火、等温退火、球化退火、去应力退火等。
（3）完全退火和等温退火用于亚共析钢成分的碳钢和合金钢的铸件、锻件及热轧型材。有时也用于焊接结构。球化退火主要用于共析或过共析成分的碳钢及合金钢。去应力退火主要用于消除铸件、锻件、焊接件、冷冲压件（或冷拔件）及机加工的残余内应力。

83、单项选择题  晶格中原子偏离平衡位置的现象称为（）。

A、位错 B、同素异构转变 C、晶格畸变

点击查看答案

本题答案：A
本题解析：暂无解析

84、单项选择题  合金钢要充分显示出良好的特性，必须进行（）

A、渗氮
B、渗碳
C、加工硬化
D、热处理

点击查看答案

本题答案：D
本题解析：暂无解析

85、填空题  金属的结晶是指由（）转变为（）的凝固或结晶过程。也就是由原子的不规则排列的（）逐步过渡到原子规则排列的（）的过程。

点击查看答案

本题答案：液态，固态，液体，晶体
本题解析：试题答案液态，固态，液体，晶体

86、问答题

指出下列组织的主要区别：
（1）索氏体与回火索氏体；
（2）屈氏体与回火屈氏体；
（3）马氏体与回火马氏体。

点击查看答案

本题答案：由奥氏体冷却转变而成的屈氏体（淬火屈氏体）和索氏体（淬
本题解析：试题答案由奥氏体冷却转变而成的屈氏体（淬火屈氏体）和索氏体（淬火索氏体）组织，与由马氏体分解所得到的回火屈氏体和回火索氏体组织有很大的区别，主要是碳化物的形态不同。
由奥氏体直接分解的屈氏体及索氏体中的碳化物是片状的，而由马氏体分解的回火屈氏体与回火索氏体中碳化物是颗粒状的。
回火索氏体和回火屈氏体相对于索氏体与屈氏体其塑性和韧性较好。
马氏体（M）是由A直接转变成碳在α—Fe中过饱和固溶体。回火马氏体是过饱和的α固溶体（铁素体）和与其晶格相联系的ε碳化物所组成，其淬火内应力和脆性得到降低。

87、问答题  将¢5mm的T8钢加热至760℃并保温足够时间，问采用什么样的冷却工艺可得到如下组织：珠光体，索氏体，屈氏体，上贝氏体，下贝氏体，屈氏体+马氏体，马氏体+少量残余奥氏体；在C曲线上描出工艺曲线示意图。

点击查看答案

本题答案：（1）珠光体：冷却至线~550℃范围内等温停留一段时间
本题解析：试题答案（1）珠光体：冷却至线~550℃范围内等温停留一段时间，再冷却下来得到珠光体组织。
索氏体：冷却至650～600℃温度范围内等温停留一段时间，再冷却下来得到索光体组织。
屈氏体：冷却至600～550℃温度范围内等温停留一段时间，再冷却下来得到屈氏体组织。
上贝氏体：冷却至600～350℃温度范围内等温停留一段时间，再冷却下来得到上贝氏体组织。
下贝氏体：冷却至350℃～Ms温度范围内等温停留一段时间，再冷却下来得到下贝氏体组织。
屈氏体+马氏体：以大于获得马氏体组织的最小冷却速度并小于获得珠光体组织的最大冷却速度连续冷却，获得屈氏体+马氏体。
马氏体+少量残余奥氏体：以大于获得马氏体组织的最小冷却速度冷却获得马氏体+少量残余奥氏体。
（2）

88、问答题

某型号柴油机的凸轮轴，要求凸轮表面有高的硬度（HRC>50），而心部具有良好的韧性（Ak>40J），原采用45钢调质处理再在凸轮表面进行高频淬火，最后低温回火，现因工厂库存的45钢已用完，只剩15钢，拟用15钢代替。试说明：
（1）原45钢各热处理工序的作用；
（2）改用15钢后，应按原热处理工序进行能否满足性能要求？为什么？
（3）改用15钢后，为达到所要求的性能，在心部强度足够的前提下采用何种热处理工艺？

点击查看答案

本题答案：（1）正火处理可细化组织，调整硬度，改善切削加工性；调
本题解析：试题答案（1）正火处理可细化组织，调整硬度，改善切削加工性；调质处理可获得高的综合机械性能和疲劳强度；局部表面淬火及低温回火可获得局部高硬度和耐磨性。
（2）不能。改用15钢后按原热处理工序会造成心部较软，表面硬，会造成表面脱落。
（3）渗碳。

89、单项选择题  玻璃钢是（）

A、复合材料
B、塑料
C、一种钢
D、陶瓷

点击查看答案

本题答案：A
本题解析：暂无解析

90、判断题  完全退火不适用于高碳钢。

点击查看答案

本题答案：对
本题解析：暂无解析

91、填空题  在金属晶体中通过原子中心的平面称为（），通过原子中心的直线，可代表晶格空间的一定方向，称为晶向。

点击查看答案

本题答案：晶面
本题解析：试题答案晶面

92、问答题  什么是铸造工艺图？铸造工艺图上包括哪些内容？

点击查看答案

本题答案：铸造工艺图是在零件图上用各种工艺符号及参数表示出铸造工
本题解析：试题答案铸造工艺图是在零件图上用各种工艺符号及参数表示出铸造工艺方案的图形。浇注位置，铸型分型面，型芯的数量、形状、尺寸及其固定方法，加工余量，收缩率浇注系统，起模斜度，冒口和冷铁的尺寸和布置等。

93、名词解释  冷处理

点击查看答案

本题答案：把冷到室温的淬火钢继续放到深冷剂中冷却，以减少残余奥氏
本题解析：试题答案把冷到室温的淬火钢继续放到深冷剂中冷却，以减少残余奥氏体的操作。

94、名词解释  调质处理

点击查看答案

本题答案：调质是淬火加高温回火的双重热处理，其目的是使工件具有良
本题解析：试题答案调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。

95、判断题  淬火后硬度高的钢，淬透性就高；而硬度低的钢也可能具有很高的淬透性。

点击查看答案

本题答案：对
本题解析：暂无解析

96、问答题

一批45钢试样（尺寸Φ15*10mm），因其组织、晶粒大小不均匀，需采用退火处理。拟采用以下几种退火工艺；
（1）缓慢加热至700℃，保温足够时间，随炉冷却至室温；
（2）缓慢加热至840℃，保温足够时间，随炉冷却至室温；
（3）缓慢加热至1100℃，保温足够时间，随炉冷却至室温；
问上述三种工艺各得到何种组织？若要得到大小均匀的细小晶粒，选何种工艺最合适？

点击查看答案

本题答案：（1）因其未达到退火温度，加热时没有经过完全奥氏体化，
本题解析：试题答案（1）因其未达到退火温度，加热时没有经过完全奥氏体化，故冷却后依然得到组织、晶粒大小不均匀的铁素体和珠光体。
（2）因其在退火温度范围内，加热时全部转化为晶粒细小的奥氏体，故冷却后得到组织、晶粒均匀细小的铁素体和珠光体。
（3）因其加热温度过高，加热时奥氏体晶粒剧烈长大，故冷却后得到晶粒粗大的铁素体和珠光体。
要得到大小均匀的细小晶粒，选第二种工艺最合适。

97、单项选择题  目前工业上应用最广泛的是气体渗氮法。它是在渗氮罐中进行加热时，不断通人空气介质（）

A、氮气
B、氨气
C、一氧化碳
D、二氧化碳

点击查看答案

本题答案：B
本题解析：暂无解析

98、问答题  生产中，细化晶粒的常用方法有哪几种？为什么要细化晶粒？

点击查看答案

本题答案：常用细化晶粒的方法有：增加过冷度、变质处理、振动处理三种。金
本题解析：试题答案常用细化晶粒的方法有：增加过冷度、变质处理、振动处理三种。金属的晶粒大小对金属的力学性能有重要的影响。细晶粒金属具有较高的强度和韧度，为了提高金属的力学性能，必须控制金属结晶后的晶粒大小。金属晶粒大小取决于结晶时的形核率，形核率越小，则结晶后的晶粒越多，晶粒也越小。因此，细化晶粒的根本途径是控制形核率。故此，要细化晶粒。

99、问答题  表面淬火的目的是什么？常用的表面淬火方法有哪几种？比较它们的优缺点及应用范围。并说明表面淬火前应采用何种预先热处理。

点击查看答案

本题答案：表面淬火的目的是使工件表层得到强化，使它具有较高的强度
本题解析：试题答案表面淬火的目的是使工件表层得到强化，使它具有较高的强度，硬度，耐磨性及疲劳极限，而心部为了能承受冲击载荷的作用，仍应保持足够的塑性与韧性。常用的表面淬火方法有：1.感应加热表面淬火；2.火焰加热表面淬火。
感应加热表面淬火是把工件放入有空心铜管绕成的感应器（线圈）内，当线圈通入交变电流后，立即产生交变磁场，在工件内形成“涡流”，表层迅速被加热到淬火温度时而心部仍接近室温，在立即喷水冷却后，就达到表面淬火的目的。
火焰加热表面淬火是以高温火焰为热源的一种表面淬火法。将工件快速加热到淬火温度，在随后喷水冷却后，获得所需的表层硬度和淬硬层硬度。
感应加热表面淬火与火焰加热淬火相比较有如下特点：
1）感应加热速度极快，只要几秒到几十秒的时间就可以把工件加热至淬火温度，：而且淬火加热温度高（AC3以上80~150℃）。
2）因加热时间短，奥氏体晶粒细小而均匀，淬火后可在表面层获得极细马氏体，使工件表面层较一般淬火硬度高2~3HRC，且脆性较低。
3）感应加热表面淬火后，淬硬层中存在很大残余压应力，有效地提高了工件的疲劳强，且变形小，不易氧化与脱碳。
4）生产率高，便于机械化、自动化，适宜于大批量生产。
但感应加热设备比火焰加热淬火费用较贵，维修调整比较困难，形状复杂的线圈不易制造
表面淬火前应采用退火或正火预先热处理。

100、问答题

有两个含碳量为1.2%的碳钢薄试样，分别加热到780℃和860℃并保温相同时间，使之达到平衡状态，然后以大于VK的冷却速度至室温。试问：

哪个温度加热淬火后马氏体晶粒较粗大？

点击查看答案

本题答案：因为860℃加热温度高，加热时形成的奥氏体晶粒粗大，冷
本题解析：试题答案因为860℃加热温度高，加热时形成的奥氏体晶粒粗大，冷却后得到的马氏体晶粒较粗大。

题库试看结束后微信扫下方二维码即可打包下载完整版《★机械工程》题库
