手机用户可保存上方二维码到手机中，在微信扫一扫中右上角选择“从相册选取二维码”即可。

题库试看结束后微信扫下方二维码即可打包下载完整版《机械工程：钢的热处理》题库，分栏、分答案解析排版、小字体方便打印背记！经广大会员朋友实战检验，此方法考试通过率大大提高！绝对是您考试过关的不二利器！

手机用户可保存上方二维码到手机中，在微信扫一扫中右上角选择“从相册选取二维码”即可。

1、单项选择题  用65Mn钢做弹簧，淬火后应采用（）。

A、高温回火
B、低温回火
C、中温回火

点击查看答案

本题答案：C
本题解析：暂无解析

2、单项选择题  活塞环、气缸套等一般采用（）

A、灰铸铁
B、可锻铸铁
C、蠕墨铸铁
D、球墨铸铁

点击查看答案

本题答案：C
本题解析：暂无解析

3、单项选择题  锡青铜与黄铜比（）

A、铸造性差
B、铸造性好
C、耐磨性差
D、耐蚀性差

点击查看答案

本题答案：A
本题解析：暂无解析

4、名词解释  耐腐蚀性与抗氧化性

点击查看答案

本题答案：金属材料在常温下抵抗氧、水蒸汽及其化学介质腐蚀破坏作用的能力
本题解析：试题答案金属材料在常温下抵抗氧、水蒸汽及其化学介质腐蚀破坏作用的能力，称为耐腐蚀性；金属材料在加热时抵抗氧化作用的能力，称为抗氧化性。

5、单项选择题  工作中有强烈摩擦并承受冲击载荷或交变载荷的零件广泛应用的热处理方法（）

A、渗碳
B、渗氮
C、调质
D、淬火

点击查看答案

本题答案：B
本题解析：暂无解析

6、单项选择题  用15钢制造的齿轮，要求齿轮表面硬度高而心部具有良好的韧性，应采用（）热处理。

A、淬火+低温回火
B、表面淬火+低温回火
C、渗碳+淬火+低温回火

点击查看答案

本题答案：C
本题解析：暂无解析

7、判断题  决定钢淬硬性高低的主要因素是钢的含碳量。

点击查看答案

本题答案：对
本题解析：暂无解析

8、单项选择题  最常用的淬火剂是（）

A、水
B、油
C、空气
D、氨气

点击查看答案

本题答案：A
本题解析：暂无解析

9、名词解释  晶粒与晶界

点击查看答案

本题答案：外形不规则而内部原子排列规则的小晶体，称为晶粒；晶粒与晶粒之
本题解析：试题答案外形不规则而内部原子排列规则的小晶体，称为晶粒；晶粒与晶粒之间的接触界面，称为晶界。

10、判断题  下贝氏体组织具有良好的综合机械性能。

点击查看答案

本题答案：对
本题解析：暂无解析

11、名词解释  淬火临界冷却速度（Vk）

点击查看答案

本题答案：淬火时获得全部马氏体组织的最小冷却速度。
本题解析：试题答案淬火时获得全部马氏体组织的最小冷却速度。

12、名词解释  冷处理

点击查看答案

本题答案：把冷到室温的淬火钢继续放到深冷剂中冷却，以减少残余奥氏
本题解析：试题答案把冷到室温的淬火钢继续放到深冷剂中冷却，以减少残余奥氏体的操作。

13、填空题  钢的热处理工艺曲线包括（）、（）和冷却三个阶段。

点击查看答案

本题答案：加热、保温
本题解析：试题答案加热、保温

14、问答题  生产中，细化晶粒的常用方法有哪几种？为什么要细化晶粒？

点击查看答案

本题答案：常用细化晶粒的方法有：增加过冷度、变质处理、振动处理三种。金
本题解析：试题答案常用细化晶粒的方法有：增加过冷度、变质处理、振动处理三种。金属的晶粒大小对金属的力学性能有重要的影响。细晶粒金属具有较高的强度和韧度，为了提高金属的力学性能，必须控制金属结晶后的晶粒大小。金属晶粒大小取决于结晶时的形核率，形核率越小，则结晶后的晶粒越多，晶粒也越小。因此，细化晶粒的根本途径是控制形核率。故此，要细化晶粒。

15、问答题  化学热处理包括哪几个基本过程？常用的化学热处理方法有哪几种？

点击查看答案

本题答案：化学热处理是把钢制工件放置于某种介质中，通过加热和保温
本题解析：试题答案化学热处理是把钢制工件放置于某种介质中，通过加热和保温，使化学介质中某些元素渗入到工件表层，从而改变表层的化学成分，使心部与表层具有不同的组织与机械性能。
化学热处理的过程：
1分解：化学介质要首先分解出具有活性的原子；
2吸收：工件表面吸收活性原子而形成固溶体或化合物；
3扩散：被工件吸收的活性原子，从表面想内扩散形成一定厚度的扩散层。
常用的化学热处理方法有：渗碳、氮化、碳氮共渗、氮碳共渗。

16、单项选择题  渗碳钢件常采用的热处理工艺是（）

A、淬火加低温回火
B、淬火加中温回火
C、淬火加高温回火
D、不用再进行热处理

点击查看答案

本题答案：A
本题解析：暂无解析

17、问答题  正火与退火的主要区别是什么？生产中应如何选择正火及退火？

点击查看答案

本题答案：与退火的区别是①加热温度不同，对于过共析钢退火加热温度
本题解析：试题答案与退火的区别是①加热温度不同，对于过共析钢退火加热温度在Ac1以上30～50℃而正火加热温度在Accm以上30～50℃。②冷速快，组织细，强度和硬度有所提高。当钢件尺寸较小时，正火后组织：S，而退火后组织：P。
选择：（1）从切削加工性上考虑
切削加工性又包括硬度，切削脆性，表面粗糙度及对刀具的磨损等。
一般金属的硬度在HB170～230范围内，切削性能较好。高于它过硬，难以加工，且刀具磨损快；过低则切屑不易断，造成刀具发热和磨损，加工后的零件表面粗糙度很大。对于低、中碳结构钢以正火作为预先热处理比较合适，高碳结构钢和工具钢则以退火为宜。至于合金钢，由于合金元素的加入，使钢的硬度有所提高，故中碳以上的合金钢一般都采用退火以改善切削性。
（2）从使用性能上考虑
如工件性能要求不太高，随后不再进行淬火和回火，那么往往用正火来提高其机械性能，但若零件的形状比较复杂，正火的冷却速度有形成裂纹的危险，应采用退火。
（3）从经济上考虑
正火比退火的生产周期短，耗能少，且操作简便，故在可能的条件下，应优先考虑以正火代替退火。

18、判断题  去心力退火的温度通常比最后一次退火高20-30℃，以免降低硬度及力学性能。

点击查看答案

本题答案：对
本题解析：暂无解析

19、名词解释  回火

点击查看答案

本题答案：淬火得到的制品，将其重新加热保温，然后在炉中或空气中以
本题解析：试题答案淬火得到的制品，将其重新加热保温，然后在炉中或空气中以较慢或较快的速度冷却下来得到综合性能好的钢制品。

20、判断题  淬透性好的钢，淬火后的硬度不一定高。

点击查看答案

本题答案：对
本题解析：暂无解析

21、问答题  什么是铸造工艺图？铸造工艺图上包括哪些内容？

点击查看答案

本题答案：铸造工艺图是在零件图上用各种工艺符号及参数表示出铸造工
本题解析：试题答案铸造工艺图是在零件图上用各种工艺符号及参数表示出铸造工艺方案的图形。浇注位置，铸型分型面，型芯的数量、形状、尺寸及其固定方法，加工余量，收缩率浇注系统，起模斜度，冒口和冷铁的尺寸和布置等。

22、单项选择题  纯金属的冷却曲线（）

A.随着时间的增加，温度持续下降
B.冷却曲线温度先降低再升高
C.冷却曲线先下降，出现水平线，然后继续下降
D.是关于温度和凝固速率的曲线

点击查看答案

本题答案：C
本题解析：暂无解析

23、判断题  完全退火不适用于高碳钢。

点击查看答案

本题答案：对
本题解析：暂无解析

24、单项选择题  改善10号钢的切削加工性能，通常采用（）热处理。

A、完全退火
B、球化退火
C、去应力退火

点击查看答案

本题答案：C
本题解析：暂无解析

25、单项选择题  冷却转变停止后仍未转变的奥氏体称为（）。

A、过冷奥氏体
B、残余奥氏体
C、低温奥氏体

点击查看答案

本题答案：B
本题解析：暂无解析

26、问答题  既然提高浇注温度可提高液态合金的充型能力，但为什么又要防止浇注温度过高？

点击查看答案

本题答案：浇注温度过高时，一方面铸件易产生缩孔、缩松、气孔，铸件
本题解析：试题答案浇注温度过高时，一方面铸件易产生缩孔、缩松、气孔，铸件粘砂严重；另一方面铸件的冷却速度下降，导致晶粒粗大，使铸件机械性能下降。故在保证充型能力足够的前提下，浇注温度不宜过高。

27、名词解释  淬硬性

点击查看答案

本题答案：钢在淬火后获得马氏体的最高硬度。
本题解析：试题答案钢在淬火后获得马氏体的最高硬度。

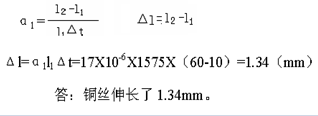

28、问答题  一根长为1575mm的铜丝，温度由10℃升高到60℃，问铜丝伸长了多少？（已知线膨胀系数αl=17X10-6/℃）

点击查看答案

本题答案：试题答案

29、多项选择题  纯铁在700℃时称为（），在1100℃时称为（），在1500℃时称为（）。

A、α—Fe
B、γ—Fe
C、δ—Fe

点击查看答案

本题答案：A, B, C
本题解析：暂无解析

30、问答题

有两个含碳量为1.2%的碳钢薄试样，分别加热到780℃和860℃并保温相同时间，使之达到平衡状态，然后以大于VK的冷却速度至室温。试问：

哪个温度加热 淬火后未溶碳化物较少？

点击查看答案

本题答案：因为加热温度860℃已经超过了Accm，此时碳化物全部
本题解析：试题答案因为加热温度860℃已经超过了Accm，此时碳化物全部溶于奥氏体中，因此加热淬火后未溶碳化物较少

31、名词解释  退火

点击查看答案

本题答案：将工件加热到临界点以上或在临界点以下某一温度保温一定时
本题解析：试题答案将工件加热到临界点以上或在临界点以下某一温度保温一定时间后，以十分缓慢的冷却速度（炉冷、坑冷、灰冷）进行冷却的一种操作。

32、名词解释  指出A1、A3、Acm；AC1、AC3、Accm；Ar1、Ar3、Arcm各临界点的意义。

点击查看答案

本题答案：A1：共析转变线，含碳量在0.02～6.69%的铁碳合
本题解析：试题答案A1：共析转变线，含碳量在0.02～6.69%的铁碳合金冷却到727℃时都有共析转变发生，形成P。
A3：奥氏体析出铁素体的开始线。
Acm：碳在奥氏体中的溶解度曲线。
AC1：实际加热时的共析转变线。
AC3：实际加热时奥氏体析出铁素体的开始线。
Accm：实际加热时碳在奥氏体中的溶解度曲线。
Ar1：实际冷却时的共析转变线。
Ar3：实际冷却时奥氏体析出铁素体的开始线。
Arcm：实际冷却时碳在奥氏体中的溶解度曲线。

33、单项选择题  钢在调至处理后的组织是（）。

A、回火马氏体
B、回火索氏体
C、回火屈氏体

点击查看答案

本题答案：B
本题解析：暂无解析

34、判断题  珠光体向奥氏体转变也是通过形核及晶核长大的过程进行的。

点击查看答案

本题答案：对
本题解析：暂无解析

35、单项选择题  目前工业上应用最广泛的是气体渗氮法。它是在渗氮罐中进行加热时，不断通人空气介质（）

A、氮气
B、氨气
C、一氧化碳
D、二氧化碳

点击查看答案

本题答案：B
本题解析：暂无解析

36、问答题  为什么工件经淬火后往往会产生变形，有的甚至开裂？减小变形及防止开裂有哪些途径？

点击查看答案

本题答案：淬火中变形与开裂的主要原因是由于淬火时形成内应为。淬火
本题解析：试题答案淬火中变形与开裂的主要原因是由于淬火时形成内应为。淬火内应力形成的原因不同可分热应力与组织应力两种。
工件在加热和（或）冷却时由于不同部位存在着温度差别而导致热胀和（或）冷缩不一致所引起的应力称为热应力。热应力引起工件变形特点时：使平面边为凸面，直角边钝角，长的方向变短，短的方向增长，一句话，使工件趋于球形。
钢中奥氏体比体积最小，奥氏体转变为其它各种组织时比体积都会增大，使钢的体积膨胀；工件淬火时各部位马氏体转变-先后不一致，因而体积膨胀不均匀。这种由于热处理过程中各部位冷速的差异使工件各部位相转变的不同时性所引起的应力，称为相变应力（组织应力）。组织应力引起工件变形的特点却与此相反：使平面变为凹面，直角变为钝角，长的方向变长；短的方向缩短，一句话，使尖角趋向于突出。
工件的变形与开裂是热应力与组织应力综合的结果，但热应力与组织应力方向恰好相反，如果热处理适当，它们可部分相互抵消，可使残余应力减小，但是当残余应力超过钢的屈服强度时，工件就发生变形，残余应力超过钢的抗拉强度时，工件就产生开裂。为减小变形或开裂，出了正确选择钢材和合理设计工件的结构外，在工艺上可采取下列措施：
1.采用合理的锻造与预先热处理
锻造可使网状、带状及不均匀的碳化物呈弥散均匀分布。淬火前应进行预备热处理（如球化退火与正火），不但可为淬火作好组织准备，而且还可消除工件在前面加工过程中产生的内应力。
2.采用合理的淬火工艺；
正确确定加热温度与加热时间，可避免奥氏体晶粒粗化。对形状复杂或导热性差的高合金钢，应缓慢加热或多次预热，以减少加热中产生的热应力。工件在加热炉中安放时，要尽量保证受热均匀，防止加热时变形；选择合适的淬火冷却介质和洋火方法（如马氏体分级淬火、贝氏体等温淬火），以减少冷却中热应力和相变应力等。
3.淬火后及时回火
淬火内应力如不及时通过回火来消除，对某些形状复杂的或碳的质量分数较高的工件，在等待回火期间就会发生变形与开裂。
4.对于淬火易开裂的部分，如键槽，孔眼等用石棉堵塞。

37、单项选择题  钢在加热时，判断过烧现象的依据是（）。

A、表面氧化
B、奥氏体晶界发生氧化或熔化
C、奥氏体晶粒粗大

点击查看答案

本题答案：B
本题解析：暂无解析

38、问答题  从原子结构上说明晶体和非晶体的差别

点击查看答案

本题答案：晶体是原子在三维空间呈规则排列的固体，具有固定的熔点，原子排
本题解析：试题答案晶体是原子在三维空间呈规则排列的固体，具有固定的熔点，原子排列有序，其各个方向上原子密度不同，因而具有各向异性。非晶体无固定的熔点，原子排列无序，具有各向同性。晶体和非晶体在一定条件下可以互相转化。

39、单项选择题  45钢是（）

A、碳素结构钢
B、优质碳素结构钢
C、碳素工具钢
D、优质碳素工具钢

点击查看答案

本题答案：B
本题解析：暂无解析

40、判断题  消除过共析钢中的网状渗碳体可以用完全退火。

点击查看答案

本题答案：错
本题解析：暂无解析

41、单项选择题  下列是整体热处理的是（）

A、正火
B、表面淬火
C、渗氮
D、碳氮共渗

点击查看答案

本题答案：A
本题解析：暂无解析

42、单项选择题  一般来说合金钢应选择（）做冷却介质。

A、矿物油
B、20摄氏度自来水
C、10%20摄氏度盐水溶液

点击查看答案

本题答案：B
本题解析：暂无解析

43、单项选择题  下列是优质碳素钢的是（）

A、铁道用的一般碳素钢
B、碳素钢钢筋钢
C、碳素弹簧钢
D、焊条用碳素钢

点击查看答案

本题答案：C
本题解析：暂无解析

44、判断题  马氏体组织是一种非稳定的组织。

点击查看答案

本题答案：错
本题解析：暂无解析

45、问答题  说明共析钢C曲线各个区，各条线的物理意义，并指出影响C曲线形状和位置的主要因素。

点击查看答案

本题答案：过冷奥氏体等温转变曲线说明：
1）由过冷奥氏
本题解析：试题答案过冷奥氏体等温转变曲线说明：
1）由过冷奥氏体开始转变点连接起来的曲线称为转变开始线；由转变终了点连接起来的曲线称为转变终了线。A1线以右转变开始线以左的区域是过冷奥氏体区；A1线以下，转变终了线以右和Ms点以上的区域为转变产物区；在转变开始线与转变终了线之间的区域为过冷奥氏体和转变产物共存区。
2）过冷奥氏体在各个温度等温转变时，都要经过一段孕育期（它以转变开始线与纵坐标之间的水平距离来表示）。对共析碳钢来说，转变开始线在550℃出现拐弯，该处被称为C曲线的鼻尖，它所对应的温度称为鼻温。
3）共析碳钢的过冷奥氏体在三个不 同温度区间，可发生三种不同的转变：在C曲线鼻尖以上部分，即A1~550℃之间过冷奥氏体发生珠光体转变，转变产物是珠光体，故又称珠光体转变；在C曲线鼻尖以下部分，即550℃~Ms之间，过冷奥氏体发生贝氏体转变，转变产物是贝氏体，故又称贝氏体转变；在Ms点：以下，过冷奥氏体发生马氏体转变，转变产物是马氏体，故又称马氏体转变。
亚共析和过共析钢的等温转变C曲线，与共析钢的不同是，亚共析钢的C曲线上多一条代表析出铁素体的线。过共析钢的C曲线上多一条代表二次渗碳体的析出线。
影响C曲线形状和位置的主要因素有：
凡是提高奥氏体稳定性的因素，都使孕育期延长，转变减慢，因而使C曲线右移。-反之，使C曲线左移。碳钢c曲线的位置与钢的含碳量有关，在亚共析钢中，随着含碳量的增加，钢的C曲线位置右移。在过共析钢中，随着含碳量的增加，c曲线又向左移。除此之外，钢的奥氏体化温度愈高，保温时间愈长，奥氏体晶粒愈粗大，则C曲线的位置愈右移。

46、单项选择题  球化退火一般适应于（）。

A、高碳钢
B、低碳钢
C、中碳钢

点击查看答案

本题答案：A
本题解析：暂无解析

47、单项选择题  在性质上球墨铸铁的强度、塑性、韧性比灰铸铁（）

A、高
B、低
C、一样
D、难以确定

点击查看答案

本题答案：A
本题解析：暂无解析

48、问答题

一批45钢试样（尺寸Φ15*10mm），因其组织、晶粒大小不均匀，需采用退火处理。拟采用以下几种退火工艺；
（1）缓慢加热至700℃，保温足够时间，随炉冷却至室温；
（2）缓慢加热至840℃，保温足够时间，随炉冷却至室温；
（3）缓慢加热至1100℃，保温足够时间，随炉冷却至室温；
问上述三种工艺各得到何种组织？若要得到大小均匀的细小晶粒，选何种工艺最合适？

点击查看答案

本题答案：（1）因其未达到退火温度，加热时没有经过完全奥氏体化，
本题解析：试题答案（1）因其未达到退火温度，加热时没有经过完全奥氏体化，故冷却后依然得到组织、晶粒大小不均匀的铁素体和珠光体。
（2）因其在退火温度范围内，加热时全部转化为晶粒细小的奥氏体，故冷却后得到组织、晶粒均匀细小的铁素体和珠光体。
（3）因其加热温度过高，加热时奥氏体晶粒剧烈长大，故冷却后得到晶粒粗大的铁素体和珠光体。
要得到大小均匀的细小晶粒，选第二种工艺最合适。

49、单项选择题  在钢的整体热处理过程中，常用的作预备热处理的是（）

A、正火和淬火
B、正火和回火
C、淬火和回火
D、退火和正火

点击查看答案

本题答案：D
本题解析：暂无解析

50、单项选择题  钢在一定条件下淬火后，获得淬硬层深度的能力称为（）。

A、淬硬性
B、淬透性
C、耐磨性

点击查看答案

本题答案：B
本题解析：暂无解析

51、单项选择题  灰铸铁中，石墨越多、越粗大、分布越不均匀，则其抗拉强的和塑性（）

A、越高
B、越低
C、先搞后低
D、先低后高

点击查看答案

本题答案：B
本题解析：暂无解析

52、名词解释  正火

点击查看答案

本题答案：将工件加热到Ac3或Accm以上30～80℃，保温后从
本题解析：试题答案将工件加热到Ac3或Accm以上30～80℃，保温后从炉中取出在空气中冷却。

53、单项选择题  确定碳钢淬火温度的主要依据是（）。

A、Ms线
B、C曲线
C、Fe-Fe3C相图

点击查看答案

本题答案：C
本题解析：暂无解析

54、问答题  有甲、乙两种钢，同时加热至1150℃，保温两小时，经金相显微组织检查，甲钢奥氏体晶粒度为3级，乙钢为6级。由此能否得出结论：甲钢是本质粗晶粒钢，而乙钢是本质细晶粒钢？

点击查看答案

本题答案：不能。
本质晶粒度是在930±
本题解析：试题答案不能。
本质晶粒度是在930±19℃，保温3~8小时后测定的奥氏体晶粒大小。本质细晶粒钢在加热到临界点Acl以上直到930℃晶粒并未显著长大。超过此温度后，由于阻止晶粒长大的难溶质点消失，晶粒随即迅速长大。
1150℃超过930℃，有可能晶粒随即迅速长大，所以不能的出结论甲钢是本质粗晶粒钢，而乙钢是本质细晶粒钢。

55、问答题  说明45钢试样（Φ10mm）经下列温度加热、保温并在水中冷却得到的室温组织：700℃，760℃，840℃，1100℃。

点击查看答案

本题答案：700℃：因为它没有达到相变温度，因此没有发生相变，组
本题解析：试题答案700℃：因为它没有达到相变温度，因此没有发生相变，组织为铁素体和珠光体。
760℃：它的加热温度在Ac1～Ac3之间，因此组织为铁素体、马氏体和少量残余奥氏体。
840℃：它的加热温度在Ac3以上，加热时全部转变为奥氏体，冷却后的组织为马氏体和少量残余奥氏体。
1100℃：因它的加热温度过高，加热时奥氏体晶粒粗化，淬火后得到粗片状马氏体和少量残余奥氏体。

56、单项选择题  下列是表面热处理的是（）

A、淬火
B、表面淬火
C、渗碳
D、渗氮

点击查看答案

本题答案：B
本题解析：暂无解析

57、问答题  试说明表面淬火、渗碳、氮化热处理工艺在用钢、性能、应用范围等方面的差别。

点击查看答案

本题答案：表面淬火一般适用于中碳钢（0.4~0.5%C）和中碳低
本题解析：试题答案表面淬火一般适用于中碳钢（0.4~0.5%C）和中碳低合金钢（40Cr、40MnB等），也可用于高碳工具钢，低合金工具钢（如T8、9Mn2V、GCr15等）。以及球墨铸铁等。它是利用快速加热使钢件表面奥氏体化，而中心尚处于较低温度即迅速予以冷却，表层被淬硬为马氏体，而中心仍保持原来的退火、正火或调质状态的组织。
应用范围：
（1）高频感应加热表面淬火应用于中小模数齿轮、小型轴的表面淬火。
（2）中频感应加热表面淬火主要用于承受较大载荷和磨损的零件，例如大模数齿轮、尺寸较大的曲轴和凸轮轴等。
（3）工频感应加热表面淬火工频感应加热主要用于大直径钢材穿透加热和要求淬硬深度深的大直径零件，例如火车车轮、轧辘等的表面淬火。
渗碳钢都是含0.15~0.25%的低碳钢和低碳合金钢，如20、20Cr、20CrMnTi、20SiMnVB等。渗碳层深度一般都在0.5~2.5mm。
钢渗碳后表面层的碳量可达到0.8～1.1%C范围。渗碳件渗碳后缓冷到室温的组织接近于铁碳相图所反映的平衡组织，从表层到心部依次是过共析组织，共析组织，亚共析过渡层，心部原始组织。
渗碳主要用于表面受严重磨损，并在较大的冲载荷下工作的零件（受较大接触应力）如齿轮、轴类、套角等。
氮化用钢通常是含Al、Cr、Mo等合金元素的钢，如38CrMoAlA是一种比较典型的氮化钢，此外还有35CrMo、18CrNiW等也经常作为氮化钢。与渗碳相比、氮化工件具有以下特点：
1）氮化前需经调质处理，以便使心部组织具有较高的强度和韧性。
2）表面硬度可达HRC65～72，具有较高的耐磨性。
3）氮化表面形成致密氮化物组成的连续薄膜，具有一定的耐腐蚀性。
4）氮化处理温度低，渗氮后不需再进行其它热处理。
氮化处理适用于耐磨性和精度都要求较高的零件或要求抗热、抗蚀的耐磨件。如：发动机的汽缸、排气阀、高精度传动齿轮等。

58、单项选择题  作疲劳试验时，试样承受的载荷为（）。

A、静载荷
B、冲击载荷
C、交变载荷

点击查看答案

本题答案：C
本题解析：暂无解析

59、判断题  碳钢及合金钢一般采用完全退火或等温球化退火，获得铁索体加片状或球状珠光体组织。

点击查看答案

本题答案：错
本题解析：暂无解析

60、单项选择题  为保证较好的综合力学性能，对轴、丝杠、齿轮、连杆等重要零件，一般采用的热处理方式是（）

A、淬火
B、正火
C、退火
D、调质

点击查看答案

本题答案：D
本题解析：暂无解析

61、单项选择题  常规热处理不包括（）。

A、化学热处理
B、退火
C、正火

点击查看答案

本题答案：A
本题解析：暂无解析

62、判断题  对于火性敏感的材料，可以采用快冷的方式（用水或油冷），以避免发生脆性。

点击查看答案

本题答案：对
本题解析：暂无解析

63、问答题  表面淬火的目的是什么？常用的表面淬火方法有哪几种？比较它们的优缺点及应用范围。并说明表面淬火前应采用何种预先热处理。

点击查看答案

本题答案：表面淬火的目的是使工件表层得到强化，使它具有较高的强度
本题解析：试题答案表面淬火的目的是使工件表层得到强化，使它具有较高的强度，硬度，耐磨性及疲劳极限，而心部为了能承受冲击载荷的作用，仍应保持足够的塑性与韧性。常用的表面淬火方法有：1.感应加热表面淬火；2.火焰加热表面淬火。
感应加热表面淬火是把工件放入有空心铜管绕成的感应器（线圈）内，当线圈通入交变电流后，立即产生交变磁场，在工件内形成“涡流”，表层迅速被加热到淬火温度时而心部仍接近室温，在立即喷水冷却后，就达到表面淬火的目的。
火焰加热表面淬火是以高温火焰为热源的一种表面淬火法。将工件快速加热到淬火温度，在随后喷水冷却后，获得所需的表层硬度和淬硬层硬度。
感应加热表面淬火与火焰加热淬火相比较有如下特点：
1）感应加热速度极快，只要几秒到几十秒的时间就可以把工件加热至淬火温度，：而且淬火加热温度高（AC3以上80~150℃）。
2）因加热时间短，奥氏体晶粒细小而均匀，淬火后可在表面层获得极细马氏体，使工件表面层较一般淬火硬度高2~3HRC，且脆性较低。
3）感应加热表面淬火后，淬硬层中存在很大残余压应力，有效地提高了工件的疲劳强，且变形小，不易氧化与脱碳。
4）生产率高，便于机械化、自动化，适宜于大批量生产。
但感应加热设备比火焰加热淬火费用较贵，维修调整比较困难，形状复杂的线圈不易制造
表面淬火前应采用退火或正火预先热处理。

64、判断题  所有金属材料的晶格类型都是相同的。

点击查看答案

本题答案：错
本题解析：暂无解析

65、判断题  钢回火的加热温度在Ac1以下，因此在回火过程中无组织变化。

点击查看答案

本题答案：对
本题解析：暂无解析

66、问答题  珠光体类型组织有哪几种？它们在形成条件、组织形态和性能方面有何特点？

点击查看答案

本题答案：（1）三种。分别是珠光体、索氏体和屈氏体。

本题解析：试题答案（1）三种。分别是珠光体、索氏体和屈氏体。
（2）珠光体是过冷奥氏体在550℃以上等温停留时发生转变，它是由铁素体和渗碳体组成的片层相间的组织。索氏体是在650～600℃温度范围内形成层片较细的珠光体。屈氏体是在600～550℃温度范围内形成片层极细的珠光体。珠光体片间距愈小，相界面积愈大，强化作用愈大，因而强度和硬度升高，同时，由于此时渗碳体片较薄，易随铁素体一起变形而不脆断，因此细片珠光体又具有较好的韧性和塑性。

67、单项选择题  渗氮后的钢材常采用的热处理工艺是（）

A、淬火加低温回火
B、淬火加中温回火
C、淬火加高温回火
D、不用再进行热处理

点击查看答案

本题答案：D
本题解析：暂无解析

68、名词解释  晶面与晶向

点击查看答案

本题答案：金属晶体中通过原子中心的平面，称为晶面；通过原子中心的直线，
本题解析：试题答案金属晶体中通过原子中心的平面，称为晶面；通过原子中心的直线，可代表晶格空间的一定方向，称为晶向。

69、问答题  什么是塑性？塑性好的材料有什么实用意义？

点击查看答案

本题答案：断裂前金属材料产生永久变形的能力称为塑性；塑性好的金属
本题解析：试题答案断裂前金属材料产生永久变形的能力称为塑性；塑性好的金属可以发生大量塑性变形而不破坏，便于通过塑性变形加工成复杂形状的零件。塑性好的材料，在受力过大时，由于首先产生塑性变形而不发生突然断裂，故此是比较安全的。

70、单项选择题  化学热处理与其他热处理的主要区别是（）。

A、组织变化
B、加热温度
C、改变表面化学成分

点击查看答案

本题答案：C
本题解析：暂无解析

71、问答题  何谓钢的热处理？钢的热处理操作有哪些基本类型？试说明热处理同其它工艺过程的关系及其在机械制造中的地位和作用。

点击查看答案

本题答案：（1）为了改变钢材内部的组织结构，以满足对零件的加工性
本题解析：试题答案（1）为了改变钢材内部的组织结构，以满足对零件的加工性能和使用性能的要求所施加的一种综合的热加工工艺过程。
（2）热处理包括普通热处理和表面热处理；普通热处理里面包括退火、正火、淬火和回火，表面热处理包括表面淬火和化学热处理，表面淬火包括火焰加热表面淬火和感应加热表面淬火，化学热处理包括渗碳、渗氮和碳氮共渗等。
（3）热处理是机器零件加工工艺过程中的重要工序。一个毛坯件经过预备热处理，然后进行切削加工，再经过最终热处理，经过精加工，最后装配成为零件。热处理在机械制造中具有重要的地位和作用，适当的热处理可以显著提高钢的机械性能，延长机器零件的使用寿命。热处理工艺不但可以强化金属材料、充分挖掘材料潜力、降低结构重量、节省材料和能源，而且能够提高机械产品质量、大幅度延长机器零件的使用寿命，做到一个顶几个、顶十几个。此外，通过热处理还可使工件表面具有抗磨损、耐腐蚀等特殊物理化学性能。

72、名词解释  调质处理

点击查看答案

本题答案：调质是淬火加高温回火的双重热处理，其目的是使工件具有良
本题解析：试题答案调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。

73、问答题

有两个含碳量为1.2%的碳钢薄试样，分别加热到780℃和860℃并保温相同时间，使之达到平衡状态，然后以大于VK的冷却速度至室温。试问：

哪个温度加热淬火后马氏体晶粒较粗大？

点击查看答案

本题答案：因为860℃加热温度高，加热时形成的奥氏体晶粒粗大，冷
本题解析：试题答案因为860℃加热温度高，加热时形成的奥氏体晶粒粗大，冷却后得到的马氏体晶粒较粗大。

74、问答题

指出下列工件的淬火及回火温度，并说明其回火后获得的组织和大致的硬度：
（1）45钢小轴（要求综合机械性能）；
（2）60钢弹簧；
（3）T12钢锉刀。

点击查看答案

本题答案：（1）45钢小轴（要求综合机械性能），工件的淬火温度为
本 题解析：试题答案（1）45钢小轴（要求综合机械性能），工件的淬火温度为850℃左右，回火温度为500℃～650℃左右，其回火后获得的组织为回火索氏体，大致的硬度25～35HRC。
（2）60钢弹簧，工件的淬火温度为850℃左右，回火温度为350℃～500℃左右，其回火后获得的组织为回火屈氏体，大致的硬度40～48HRC。
（3）T12钢锉刀，工件的淬火温度为780℃左右，回火温度为150℃～250℃，其回火后获得的组织为回火马氏体，大致的硬度60HRC。

75、名词解释  索氏体

点击查看答案

本题答案：在650～600℃温度范围内形成层片较细的珠光体。本题解析：试题答案在650～600℃温度范围内形成层片较细的珠光体。

76、问答题  确定下列钢件的退火方法，并指出退火目的及退火后的组织

点击查看答案

本题答案：1）经冷轧后的15钢钢板，要求降低硬度；
答
本题解析：试题答案1）经冷轧后的15钢钢板，要求降低硬度；
答：再结晶退火。目的：使变形晶粒重新转变为等轴晶粒，以消除加工硬化现象，降低了硬度，消除内应力。细化晶粒，均匀组织，消除内应力，降低硬度以消除加工硬化现象。组织：等轴晶的大量铁素体和少量珠光体。
2）ZG35的铸造齿轮
答：完全退火。经铸造后的齿轮存在晶粒粗大并不均匀现象，且存在残余内应力。因此退火目的：细化晶粒，均匀组织，消除内应力，降低硬度，改善切削加工性。组织：晶粒均匀细小的铁素体和珠光体。
3）锻造过热后的60钢锻坯；
答：完全退火。由于锻造过热后组织晶粒剧烈粗化并分布不均匀，且存在残余内应力。因此退火目的：细化晶粒，均匀组织，消除内应力，降低硬度，改善切削加工性。组织：晶粒均匀细小的少量铁素体和大量珠光体。
4）具有片状渗碳体的T12钢坯；
答：球化退火。由于T12钢坯里的渗碳体呈片状，因此不仅硬度高，难以切削加工，而且增大钢的脆性，容易产生淬火变形及开裂。通过球化退火，使层状渗碳体和网状渗碳体变为球状渗碳体，以降低硬度，均匀组织、改善切削加工性。组织：粒状珠光体和球状渗碳体。

77、判断题  感应加热表面淬火，淬硬层深度取决于电流频率；频率越低，淬硬层越浅；反之频率越高，硬层越深。

点击查看答案

本题答案：错
本题解析：暂无解析

78、名词解释  淬火

点击查看答案

本题答案：淬火是将钢件加热到和退火一样的温度，保持一定时间后，在
本题解析：试题答案淬火是将钢件加热到和退火一样的温度，保持一定时间后，在水。油或盐水等冷却剂中迅速冷却，可使钢材组织变硬、变脆，而塑性、韧性很小。

79、名词解释  过冷奥氏体

点击查看答案

本题答案：处于临界点以下的不稳定的将要发生分解的奥氏体称为过冷奥
本题解析：试题答案处于临界点以下的不稳定的将要发生分解的奥氏体称为过冷奥氏体。

80、判断题  淬火后的钢其回火温度越高，回火后的强度和硬度也越高。

点击查看答案

本题答案：错
本题解析：暂无解析

81、名词解释  内力与应力

点击查看答案

本题答案：金属受外力作用后，为保持其不变形，在材料内部作用着与外力相对
本题解析：试题答案金属受外力作用后，为保持其不变形，在材料内部作用着与外力相对抗的力称为内力；单位截面积上的内力称为应力。

82、多项选择题  纯铁在1450℃时为（）晶格，在1000℃时为（）晶格，在600℃为（）。

A、体心立方
B、面心立方
C、密排六方

点击查看答案

本题答案：A, B
本题解析：暂无解析

83、判断题  淬透性是钢在理想条件下进行淬火所能达到的最高硬度的能力。

点击查看答案

本题答案：错
本题解析：暂无解析

84、名词解释  屈氏体

点击查看答案

本题答案：在600～550℃温度范围内形成片层极细的珠光体。本题解析：试题答案在600～550℃温度范围内形成片层极细的珠光体。

85、问答题  合金钢中常加入的合金元素有那些？有哪些作用？

点击查看答案

本题答案：合金钢中经常加入的合金元素有：锰、硅、铬、镍、钼、钨、
本题解析：试题答案合金钢中经常加入的合金元素有 ：锰、硅、铬、镍、钼、钨、钛、硼、铝等。合金元素的主要作用有：
1）强化作用
2）稳定组织、细化晶粒
3）提高淬透性
4）提高抗氧化性和耐蚀能力

86、单项选择题  玻璃钢是（）

A、复合材料
B、塑料
C、一种钢
D、陶瓷

点击查看答案

本题答案：A
本题解析：暂无解析

87、判断题  液态金属的结晶是在恒定温度下进行的，所以金属具有固定的熔点。

点击查看答案

本题答案：对
本题解析：暂无解析

88、判断题  珠光体、索氏体、屈氏体都是片层状的铁素体和渗碳体混合物所以他们的力学性能相同。

点击查看答案

本题答案：对
本题解析：暂无解析

89、单项选择题  高温回火后得到的组织为（）

A、马氏体
B、贝氏体
C、回火托氏体
D、回火索氏体

点击查看答案

本题答案：D
本题解析：暂无解析

90、问答题  马氏体组织有哪几种基本类型？它们在形成条件、晶体结构、组织形态、性能有何特点？马氏体的硬度与含碳量关系如何？

点击查看答案

本题答案：（1）两种，板条马氏体和片状马氏体。
（2）
本题解析：试题答案（1）两种，板条马氏体和片状马氏体。
（2）奥氏体转变后，所产生的M的形态取决于奥氏体中的含碳量，含碳量＜0.6%的为板条马氏体；含碳量在0.6—1.0%之间为板条和针状混合的马氏体；含碳量大于1.0%的为针状马氏体。低碳马氏体的晶体来源:91考试网 91ExAm.org结构为体心立方。随含碳量增加，逐渐从体心立方向体心正方转变。含碳量较高的钢的晶体结构一般出现体心正方。低碳马氏体强而韧，而高碳马氏体硬而脆。这是因为低碳马氏体中含碳量较低，过饱和度较小，晶格畸变也较小，故具有良好的综合机械性能。随含碳量增加，马氏体的过饱和度增加，使塑性变形阻力增加，因而引起硬化和强化。当含碳量很高时，尽管马氏体的硬度和强度很高，但由于过饱和度太大，引起严重的晶格畸变和较大的内应力，致使高碳马氏体针叶内产生许多微裂纹，因而塑性和韧性显著降低。
（3）随着含碳量的增加，钢的硬度增加。

91、名词解释  奥氏体的起始晶粒度

点击查看答案

本题答案：是指在临界温度以上，奥氏体形成刚刚完成，其晶粒边界刚刚
本题解析：试题答案是指在临界温度以上，奥氏体形成刚刚完成，其晶粒边界刚刚接触时的晶粒大小。

92、单项选择题  材料的（）越好，则表示材料就越好。

A、强度
B、塑性
C、强度

点击查看答案

本题答案：B
本题解析：暂无解析

93、单项选择题  调质处理就是（）热处理

A、淬火+高温火
B、淬火+中温回火
C、淬火+低温回火

点击查看答案

本题答案：A
本题解析：暂无解析

94、判断题  A1线以下仍未转变的奥氏体称为残余奥氏体。

点击查看答案

本题答案：错
本题解析：暂无解析

95、单项选择题  化学热处理与其他热处理方法的主要区别是（）。

A、加热温度
B、组织变化
C、改变表面化学成分

点击查看答案

本题答案：C
本题解析：暂无解析

96、问答题

某型号柴油机的凸轮轴，要求凸轮表面有高的硬度（HRC>50），而心部具有良好的韧性（Ak>40J），原采用45钢调质处理再在凸轮表面进行高频淬火，最后低温回火，现因工厂库存的45钢已用完，只剩15钢，拟用15钢代替。试说明：
（1）原45钢各热处理工序的作用；
（2）改用15钢后，应按原热处理工序进行能否满足性能要求？为什么？
（3）改用15钢后，为达到所要求的性能，在心部强度足够的前提下采用何种热处理工艺？

点击查看答案

本题答案：（1）正火处理可细化组织，调整硬度，改善切削加工性；调
本题解析：试题答案（1）正火处理可细化组织，调整硬度，改善切削加工性；调质处理可获得高的综合机械性能和疲劳强度；局部表面淬火及低温回火可获得局部高硬度和耐磨性。
（2）不能。改用15钢后按原热处理工序会造成心部较软，表面硬，会造成表面脱落。
（3）渗碳。

97、名词解释  变质处理

点击查看答案

本题答案：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可
本题解析：试题答案在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒。

98、名词解释  时效处理

点击查看答案

本题答案：为使二次淬火层的组织稳定，在110~150℃经过6~3
本题解析：试题答案为使二次淬火层的组织稳定，在110~150℃经过6~36小时的人工时效处理，以使组织稳定。

99、判断题  马氏体都是硬而脆的相。

点击查看答案

本题答案：对
本题解析：暂无解析

100、单项选择题  渗氮零件与渗碳零件相比（）。

A、深层硬度更高
B、深层更厚
C、有更好的综合力学性能

点击查看答案

本题答案：A
本题解析：暂无解析

题库试看结束后微信扫下方二维码即可打包下载完整版《★机械工程》题库
