1、选择题 如图甲所示，abcd是位于竖直平面内的正方形闭合金属线框，金属线框的质量为m，电阻为R0。在金属线框的下方有一匀强磁场区域，MN和PQ是匀强磁场区域的水平边界，并与线框的bc边平行，磁场方向垂直于线框平面向里。现使金属线框从MN上方某一
参考答案：
本题解析：
本题难度：困难

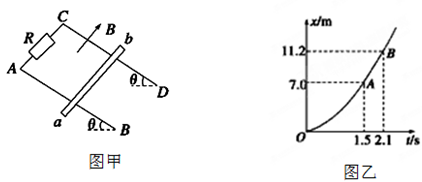

2、计算题 如图甲所示，足够长的光滑U形导轨处在垂直于导轨平面向上的匀强磁场中，其宽度L =1m，所在平面与水平面的夹角为
=53o，上端连接一个阻值为R＝0.40 Ω的电阻．今有一质量为m＝0.0５ kg、有效电阻为r＝0.30 Ω的金属杆ab沿框架由静止下滑，并与两导轨始终保持垂直且良好接触，其沿着导轨的下滑距离x与时间t的关系如图乙所示，图象中的OA段为曲线，AB段为直线，导轨电阻不计，g＝10 m/s2
（忽略ab棒运动过程中对原磁场的影响），试求：
（1）磁感应强度B的大小；
（2）金属杆ab在开始运动的1.5 s内，，通过电阻R的电荷量；
（3）金属棒ab在开始运动的1.5 s内，电阻R上产生的热量。
参考答案： （1）0.2T；（2）2C；（3）0.9J
本题解析：
试题分析:⑴由x-t图象求得t=1.5s时金属棒的速度为v=
7m/s
匀速时，对金属杆：mg sin=B2L2v/(R+r)
故：B= 0.2T
⑵电荷量为q=
=
=2C
⑶设电路中产生的总焦耳热为Q，根据能量守恒定律得:
mg sinx-Q=
mvm2 代入解得Q=1.575J
故：QR=
Q=0.9J
考点： 法拉第电磁感应定律
本题难度：一般

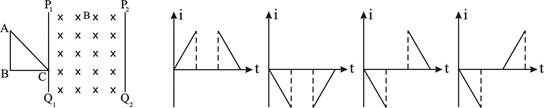

3、选择题 在以P1Q1、P2Q2为边界的区域内有垂直纸面向内的匀强磁场，直角三角形金属导线框ABC位于纸面内，C点在边界P1Q1上，且AB⊥BC，已知AB=BC=L，P1Q1、P2Q2间距为2L。从t=0时刻开始，线框向右匀速穿过磁场区域，以顺时针方向为线框中感应电流i的正方向，则感应电流i随时间t变化的图象是
A B C D
参考答案：D
本题解析：本题考查的是电磁感应定律与图像的应用问题，直角三角形金属导线框ABC线框向右匀速穿过磁场区域，开始一段时间磁通量增加，产生的感应电流为逆时针，逐渐增大；AB错误；离开磁场区域时，磁通量减少，产生顺时针的感应电流，逐渐增大；D正确；
本题难度：困难
4、选择题 如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L。纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过磁场区域，在t＝0时刻恰好位于图中所示的位置。以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流—位移（I—x）关系的是：
参考答案：A
本题解析：位移在0∽L过程：磁通量增大，由楞次定律判断感应电流方向为顺时针方向，为正值．
，
则
位移在L∽2L过程：磁通量先增大后减小，由楞次定律判断感应电流方向先为顺时针方向，为正值，后为逆时针方向，为负值．
位移在2L∽3L过程：磁通量减小，由楞次定律判断感应电流方向为逆时针方向，为负值．
所以A正确。
考点：导体切割磁感线时的感应电动势；右手定则
本题难度：一般
5、选择题 右图中两条平行线间存在垂直纸面向里的间距为L的匀强磁场，有一位于纸面内的高也为L的梯形，现令线圈以恒定的速度的垂直于磁场区域边界的方向穿过磁场，取逆时针为感应电流的正方向，则在线圈穿过磁场区域的过程中，感应电流I随时间变化的图像可能是（ ）
A B C D
参考答案：A
本题解析：线圈在进入磁场的过程中，由右手定则可判断出电流的方向为逆时针方向，即为正方向，BC错；线圈在进入磁场的过程中，切割磁感线的有效长度变大，由
知感应电流变大，线圈在离开磁场的过程中，由右手定则可判断出电流的方向为顺时针方向，即为负方向，D错；线圈在离开磁场的过程中，切割磁感线的有效长度变大，由知感应电流变大，A对。
考点：感应电动势的公式，欧姆定律
点评：学生明确公式
的成立条件是三个物理量两两垂直，L为切割磁感线的有效长度。
本题难度：一般
