时间:2017-08-05 16:57:04

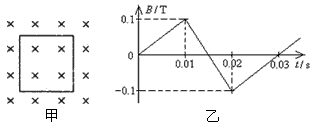

1、填空题 如图甲所示，磁场垂直于矩形线框平面，矩形线框面积为0.2m2，电阻为0.1
，磁感应强度按如图乙规律变化，则在0～0.01s内时间内线圈产生的焦耳热为_____________J，通过线圈某一截面的电量_____________C（取
）。
参考答案：0.4，0.2
本题解析：
本题难度：一般
2、选择题 在图中，EF、GH为平行的金属导轨，其电阻可不计，R为电阻器，C为电容器，AB为可在EF和GH上滑动的导体横杆，有均匀磁场垂直于导轨平面。若用I1和I2分别表示图中该处导线中的电流，则当横杆AB
[? ]
A、匀速滑动时，I1=0，I2=0
B、匀速滑动时，I1≠0，I2≠0
C、加速滑动时，I1=0，I2=0
D、加速滑动时，I1≠0，I2≠0
参考答案：D
本题解析：
本题难度：一般
3、选择题 利用如图所示的实验装置可以测量磁感应强度．其中2为力敏传感器，3为数字电压表，5为底部长为L的线框．当外界拉力作用于力敏传感器的弹性梁上时，数字电压表上的读数U与所加外力F成正比，即U=KF，式中K为比例系数．用绝缘悬丝把线框固定在力敏传感器的挂钩上，并用软细铜丝连接线框与电源．当线框中电流为零时，输出电压为U0；当线框中电流为I时，输出电压为U．则磁感应强度的大小为（ ）
A．B=
| U KIL |
| U0 KIL |
| 2U+U0 KIL |
| |U-U0| KIL |
参考答案：A、由于数字电压表上的读数U与所加外力成正比，即U=KF，式中K为比例系数，当通上电流后，设安培力为FA，有
本题解析：
本题难度：简单
4、选择题 如图所示，两个端面半径同为R的圆柱形铁芯同轴水平放置，相对的端面之间有一缝隙，铁芯上绕导线并与电源连接，在缝隙中形成一匀强磁场。一铜质细直棒ab水平置于缝隙中，且与圆柱轴线等高、垂直。让铜棒从静止开始自由下落，铜棒下落距离为0.2R时铜棒中电动势大小为E1，下落距离为0.8R时电动势大小为E2，忽略涡流损耗和边缘效应。关于E1、E2的大小和铜棒离开磁场前两端的极性，下列判断正确的是
[? ]
A．E1>E2，a端为正
B．E1>E2，b端为正
C．E1＜E2，a端为正
D．E1＜E2，b端为正
参考答案：D
本题解析：
本题难度：一般
5、选择题 一直升机停在南半球的地磁极上空，该处地磁场的方向竖直向上，磁感应强度为B.直升机螺旋桨叶片的长度为l，螺旋桨转动的频率为f，顺着地磁场的方向看螺旋桨，螺旋桨按顺时针方向转动。螺旋桨叶片的近轴端为a，远轴端为b，如图所示。如果忽略a到转轴中心线的距离，用ε表示每个叶片中的感应电动势，则
[? ]
A．ε＝πfl2B，且a点电势低于b点电势
B．ε＝2πfl2B，且a点电势低于b点电势
C．ε＝πfl2B，且a点电势高于b点电势
D．ε＝2πfl2B，且a点电势高于b点电势
参考答案：A
本题解析：
本题难度：一般
