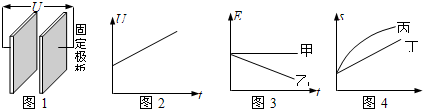

1、选择题 图1是某同学设计的电容式位移传感器原理图，其中右板为固定极板，左板为可动极板，待测物体固定在可动极板上，若两极板所带电量Q恒定，极板两端电压U将随待测物体的左右移动而变化，若U随时间t的变化关系为U=at+b（a、b为大于零的常数），其图象如图2所示，那么图3、图4中反映极板间场强大小E和物体位移随t变化的图线是（设t=0时物体位移为零）（ ）
A．甲
B．乙
C．丙
D．丁
2、填空题 如图所示，水平放置的平行板电容器，电容为C，极板间的距离为d，板长为l，与电
池组相连。当电键S闭合时，电容器中央一个质量为m、电量为q的油滴恰好处于静止状态。
（1）电键S始终闭合，用绝缘手柄将下极板在d/3的范围内缓慢地向上移动，油滴的运动状态是 。
（2）断开电键S，用绝缘手柄将上极板在d/3范围内缓慢地向下移动，油滴的运动状态是 。
3、选择题 为了测量储罐中不导电液体的高度，将与储罐外面壳绝缘的两块平行金属板构成的电容C置于储罐中，电容器可通过开关S与线圈L或电源相连，如图所示。当开关从a拨到b时，由L与C构成的回路中产生周期
的振荡电流。当罐中的液面上升时
A．电容器的电容减小
B．电容器的电容增大
C．LC回路的振荡频率减小
D．LC回路的振荡频率增大
4、选择题 D是一只理想二极管（a正极：电流只能从a流向b，而不能从b流向a）。平行板电容器A、B两极板间有一电荷在P点处于静止。以E表示两极板间电场强度，U表示两极板间电压，EP表示电荷在P点电势能。若保持极板B不动，将极板A稍向上平移，则
[? ]
A．E变小
B．U变大
C．EP不变
D．电荷仍保持静止
5、选择题 下列说法中正确的是（ ）
A．平行板电容器一板带电+Q，另一板带电-Q，则此电容器不带电
B．由公式C=Q/U可知，电容器的电容随带电量Q的增加而变大
C．平行板电容器保持带电量不变而增大两板的间距时，两板间的电场强度不变
D．保持电容器始终与恒定直流电源相连，若减少两板的正对面积，则极板上的电量会增加
