1、实验题 某同学在“探究小车速度随时间变化的规律”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点。其相邻点间的距离如图所示，每两个相邻的测量点之间的时间间隔为0.10s。根据纸带上各个计数点间的距离，计算点C的速度
m/s， 及小车的加速度a= m/s2。(保留3位有效数字)
参考答案：0.479 , 0.801
本题解析：根据公式
则
，通过
可知加速度为0.801m/s2
考点：考查纸带数据处理
点评：在处理纸带问题时，一般应用匀变速直线运动的两个推导公式进行分析解题。
本题难度：一般
2、实验题 在用打点计时器验证机械能守恒定律的实验中，质量 m =1.00kg的重物自由下落，打点计时器在纸带上打出一系列点．如图所示为选取的一条符合实验要求的纸带，O为第一个点，A、B、C 为从合适位置开始选取的三个连续点（其他点未画出）．已知打点计时器每隔0.02 s打一次点，当地的重力加速度g=9.80m/s2．那么：
(1)纸带的________端（选填“左”或“右’）与重物相连；
(2)从O点到B点，重物重力势能减少量ΔEp=____J，动能增加量ΔEk=___J；(以上两空均要求保留3位有效数字）
(3)上问中，重物重力势能减少量总是______(填‘大于’或者‘小于’)动能增加量，原因是_________________.
参考答案：（1） 左 （2）1.88J 、1.84J （3） 总是重力势能减少量大，原因是下落过程中需克服(限位孔对纸带的阻力及空气)阻力做功
本题解析：(1)由于纸带上的点迹从左到右间距逐渐增大，所以纸带的左端与重物相连；(2)B点的速度为
，重物的动能增加量为
;重力势能减少量为
;
(3)上问中，重物重力势能减少量总是大于动能增加量，原因是下落过程中需克服(限位孔对纸带的阻力及空气)阻力做功。
考点：验证机械能守恒定律。
本题难度：一般

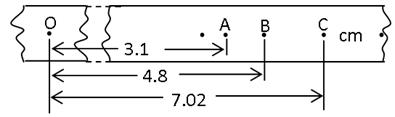

3、实验题 在“验证机械能守恒定律”的实验中，打点计时器接在6V、50Hz的交流电源上，自由下落的重锤质量为1kg，打下一条理想的纸带如图所示，取g=9.8m/s2，O为始起点，则：
（1）打点计时器打B点时，重锤下落的速度VB= m/s，
（2）从始起点O到打B点的过程中，重锤的重力势能减少量ΔEp= J，动能的增加量ΔEk= J
(保留两位有效数字)。ΔEp>ΔEk的原因是
参考答案：0.98；0.49；0.48；由于纸带和打点计时器限位孔之间有摩擦以及空气阻力
本题解析：（1）B点的速度为：
（2）
,
，由于纸带和打点计时器限位孔之间有摩擦以及空气阻力
考点：考查了“验证机械能守恒定律”的实验
点评：能够清楚该实验的工作原理和实验步骤，熟练应用匀变速直线运动规律来解决纸带问题是力学实验中常见的问题，计算要注意单位的换算．
本题难度：一般

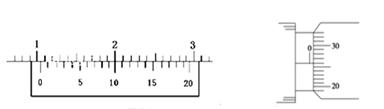

4、实验题 （6分）请把仪器的读数写在图像下方的横线上
cm mm
参考答案：1.050 0.260
本题解析：这是20分度的游标卡尺，每一刻度为0.05mm，则该游标卡尺的读数为：主尺刻度10mm，游标尺刻度0.05×10mm=0.50mm，所以为10.50mm=1.050cm；螺旋测微器的读数为：固定刻度为0mm，可动部分读数为26.0×0.01mm=0.260mm,则总刻度为0.260mm。
考点：本题考查对游标卡尺和螺旋测微器的读数的掌握情况。
本题难度：一般
5、实验题 （18分）

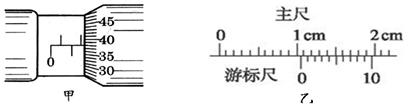

（1）（4分）如图，螺旋测微器甲和游标卡尺乙的读数分别为 mm， cm．
（2）（6分）在验证机械能守恒定律的实验中，与纸带相连的质量为1kg的重锤自由下落，打出的纸带如图所示，相邻记数点时间间隔为0．02s，，g取9．8m/s2．求：
①打点计时器打下记数点B时，物体的速度VB＝ m/s（保留两位有效数字）；
②某同学根据纸带上的O点到B点的数据，计算出物体的动能增加量△Ek＝0．47J，重力势能减小量△Ep＝0．48J，经过多次实验均发现△Ek略小于△Ep，试分析原因： ．
（3）（8分）测量一个电阻Rx阻值（约为70Ω），给你如下器材：
A．电流表（50mA，内阻约10Ω）
B．电压表（0-3V-15V内阻分别是3KΩ和15KΩ）
C．电源（1．5V干电池2节）
D．滑动变阻器R1（0-10Ω）
E．滑动变阻器R2（0-1kΩ）
F．电键、导线若干
根据所给定的器材和实验要求，画出了实验电路图如图所示,问:
①实验中电压表量程应选择 ，滑动变阻器应选择 （填“R1”或“R2”）．
②根据电路图和选择的仪器连接好下面的实物线路图．
参考答案：
（1）1．880（1．875～1．883均对）（2分）、 1．07 （2分）
（2）① 0．97 （2分）②由于阻力做功，重锤的机械能略减少（类似答案酌情给分）（4分）
（3）① 0—3V （2分） R1 （2分）
②一处错误扣1分（酌情给分）（4分）
本题解析：略
本题难度：简单
