时间:2017-07-17 07:39:47

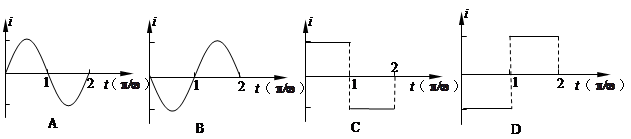

1、选择题 如图所示，一圆柱形铁芯上沿轴线方向绕有矩形线圈，铁芯与磁极的缝隙间形成了辐向均匀磁场，磁场的中心与铁芯的轴线重合．当铁芯绕轴线以角速度ω沿顺时针方向匀速转动时，下列线圈中电流随时间变化的图象，正确的是（从图位置开始计时，NS极间缝隙的宽度不计，以a边的电流进入纸面，b边的电流出纸面为正方向）（?）
参考答案：
D
本题解析：由于磁场是均匀的伏向分布,因此a、b边切割磁感线的有效长度不变，产生的是直流电，AB错；a边向右切割磁感线，由右手定则可知感应电流垂直纸面向外，为负方向，b边产生的感应电流垂直纸面向外，为负方向，D对；C错；故选D
点评：本题难度较小，注意磁场的分布特点是关键，在任何一个位置，穿过线圈的磁通量不发生变化，只是两个边在做切割磁感线运动
本题难度：简单
2、选择题 在水平匀强磁场中，有一矩形闭合线圈绕平行于线圈平面垂直于磁感线的转轴匀速转动.若要使线圈中的电流减半，则可行的方法是
A．只将线圈的转速减半
B．只将线圈的匝数减半
C．只将匀强磁场的磁感应强度减半
D．用原导线重新绕制一个边长减半而匝数不变的矩形闭合线圈
参考答案：ACD
本题解析：设线圈匝数为n，边长分别为l1、l2，磁感应强度为B，转动角速度为ω，单位长度电阻为r，总电阻可表示为R=2n（l1+l2）r.线圈的转动产生正弦式交变电流，按照题目要求，要使线圈中的电流减半，只要最大值电流减半即可.
将电动势Em=nBl1l2ω，代入得：Im=
，由此式讨论得A、C、D正确.
本题难度：简单
3、选择题 矩形线圈在匀强磁场中绕垂直于磁场轴匀速转动，当线圈通过中性面时
A．线圈平面与磁感线平行
B．穿过线圈的磁通量为零
C．线圈中感应电动势最大
D．电流方向发生变化
参考答案：D
本题解析：当线圈通过中性面时，线圈平面与磁感线垂直，选项A错误；此时穿过线圈的磁通量最大，选项B错误；此位置穿过线圈的磁通量的变化率为零，线圈中感应电动势为零，选项C错误；线圈经过此位置时电流方向发生变化，选项D正确；故选D.
考点：交流电的产生.
本题难度：一般
4、选择题 2008年1月10日开始的低温雨雪冰冻使我国部分地区严重受灾，其中高压输电线因结冰而损毁严重。此次灾情牵动亿万人的心。为消除高压输电线上的凌冰，有人设计了这样的融冰思路：利用电流的热效应除冰。若在正常供电时，高压线上输电电压为
U，电流为I，热耗功率为
；除冰时，输电线上的热功率需变为9，则除冰时（认为输电功率和箱电线电阻不变）（?）
A．输电电流为3I
B．输电电流为9I
C．输电电压为3U
D．输电电压为
U
参考答案：AD
本题解析：根据输电功率
，输电线上电阻为R，则
，除冰时，输电线上的热耗功率为9，那么输电电流应为3 I，输电功率保持不变，所以，输电电压为U。
本题难度：简单
5、选择题 如图10－1－12所示，处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直．在t＝0时刻，线圈平面与纸面重合，线圈的cd边离开纸面向外运动．若规定a→b→c→d→a方向的感应电流为正方向，则下图能反映线圈感应电流I随时间t变化的图线是( )
图10－1－12
图10－1－13
参考答案：C
本题解析：选C.根据右手定则或楞次定律可以判断，t＝0时刻线圈的cd边离开纸面向外运动而切割磁感线，产生的感应电流i为正向；此时线圈磁通量为零，但是cd边切割磁感线的速度最大，磁通量的变化率最大，所以感应电动势、感应电流最大．
本题难度：一般
