1、选择题 一闭合线圈放在匀强磁场里，通过线圈平面的B-t变化如图，且线圈面积不变，则线圈的感应电动势与时间的关系可用图中哪一个选项表示
[? ]
A．
B．
C．
D．
2、填空题 如图所示，垂直于纸面向里的匀强磁场，磁感应强度随时间的变化率为△B/△t=k（k为常量）．一边长为l的线框，其电阻为R，线框有一半面积处于磁场区域中．则线框中感应电流的功率为______；安培力随时间的变化率为______．
3、简答题

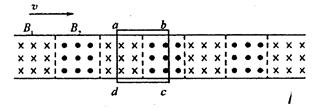

磁悬浮列车动力原理如下图所示，在水平地面上放有两根平行直导轨，轨间存在着等距离的正方形匀强磁场Bl和B2，方向相反，B1=B2=lT，如下图所示。导轨上放有金属框abcd，金属框电阻R=2Ω，导轨间距L=0.4m，当磁场Bl、B2同时以v=5m/s的速度向右匀速运动时，求
小题1:如果导轨和金属框均很光滑，金属框对地是否运动?运动性质如何?
小题2:如果金属框运动中所受到的阻力恒为其对地速度的K倍，K=0.18，求金属框所能达到的最大速度vm是多少?
小题3:如果金属框要维持(2)中最大速度运动，它每秒钟要消耗多少磁场能?
 |
4、实验题 一个10匝的闭合线圈总电阻为0.5 Ω，线圈的面积为100 cm2，垂直于线圈平面的匀强磁场的磁感应强度B随时间变化的情况如图所示.由此可知，线圈中磁通量变化率在0—0.2 s内为__________，在0—0.4 s内线圈产生的热量为__________.
5、选择题 如图所示，存在有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向里和向外，磁场宽度均为L，在磁场区域的左侧相距为L处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直。现使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定电流逆时针方向时的电流和电动势方向为正，B垂直纸面向里时为正，则以下关于线框中的感应电动势、磁通量、感应电流和电功率的四个图象描述不正确的是
[? ]
A.
B.
C.
D.
