1、填空题 如图是等离子体发电机示意图，平行金属板间的匀强磁场的磁感应强度B=0.5T，两板间距离为20cm，要使输出电压为220V，则等离子体垂直射入磁场的速度v=?m/s。a是电源的?极。
2、计算题 如图所示，电子电量为
C，质量为
，在O点以水平速度
沿极板中心飞入平行板电容器,已知两极板间距为
,板长为
，电子恰好从上极板的边缘飞出,进入垂直纸面向里的匀强磁场,磁感应强度为
,区域足够大,电子在磁场力的作用下又恰好从下极板边缘进入电场,并在进入电场瞬间改变极板电性,电压大小不变,(电子重力不计)求:
(1)电子第一次通过电场所花的时间。
(2)两极板间的电压大小。
(3)磁场的磁感应强度为多少?
(4)请在图中画出电子在电场和磁场中运动的所有轨迹(不要求计算)。
3、计算题 如图所示为一种测量电子比荷的仪器的原理图，其中阴极K释放电子，阳极A是一个中心开孔的圆形金属板，在KA间加一定的电压。在阳极右侧有一对平行正对带电金属板M、N，板间存在方向竖直向上的匀强电场。O点为荧光屏的正中央位置，且K与O的连线与M、N板间的中心线重合。电子从阴极逸出通过KA间的电场加速后从小孔射出，沿KO连线方向射入M、N两极板间。已知电子从阴极逸出时的初速度、所受的重力及电子之间的相互作用均可忽略不计，在下列过程中，电子均可打到荧光屏上。
（1）为使电子在M、N两极板间不发生偏转，需在M、N两极板间加一个垂直纸面的匀强磁场，请说明所加磁场的方向；
（2）如果M、N极板间的电场强度为E，垂直纸面的匀强磁场的磁感应强度为B，K与A间的电压为U，电子恰能沿直线KO穿过M、N两极板，打在荧光屏正中央，求电子的比荷（电荷量和质量之比）为多少；
（3）已知M、N板的长度为L1，两极板右端到荧光屏的距离为L2，如果保持M、N两极板间的电场强度为E，K与A间的电压为U，而撤去所加的磁场，求电子打到荧光屏上的位置与O点的距离。

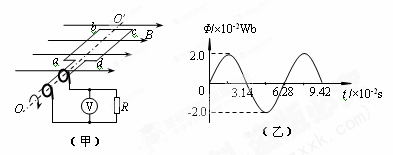

4、计算题 （12分）图（甲）为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n =100匝、电阻r =10W，线圈的两端经集流环与电阻R连接，电阻R =" 90" Ω，与R并联的交流电压表为理想电表。在t ＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量F随时间t按图15（乙）所示正弦规律变化。 求：
(1) 从1.57×10-2s到4.71×10-2s内通过电阻R上的电量q。
(2)电路中交流电压表的示数。
(3)线圈匀速转动一周的过程中，外力所做的功W外。
5、计算题 如图所示，真空中有以（r，0）为圆心，半径为 r 的圆形匀强磁场区域，磁场的磁感应强度大小为 B，方向垂直于纸面向里，在 y =" r" 的虚线上方足够大的范围内，有水平向左的匀强电场，电场强度的大小为 E，现在有一质子从 O 点沿与 x 轴正方向斜向下成 30o方向（如图中所示）射入磁场，经过一段时间后由M点（图中没有标出）穿过y轴。已知质子在磁场中做匀速圆周运动的半径为 r，质子的电荷量为 e，质量为 m，不计重力及其它阻力。求：
（1）质子运动的初速度大小；
（2）M点的坐标；
（3）质子由O点运动到M点所用时间。
