1、选择题 如图所示，电阻为r的矩形线圈在匀强磁场中绕垂直于磁场的轴以角速度ω=100πrad/s匀速转动。t=0时刻线圈平面与磁场垂直，各电表均为理想交流电表，则
A．t=0时刻线圈中的感应电动势最大
B．1s内电路中的电流方向改变100次
C．滑片P下滑时，电压表的读数变大
D．开关K处于断开状态和闭合状态时，电流表的读数相同
参考答案：BC
本题解析：t=0时刻，线圈与磁场垂直，位于中性面，感应电动势为零，A选项错误；由ω=2πf，得交变电流的频率为50Hz,电流方向每秒改变100次，B选项正确；当滑片P下滑时，滑动变阻器电阻增大，则电压表示数增大，C选项正确；开关K闭合时，交变电流流过电容器，则电流表示数改变，D选项错误。
本题难度：一般

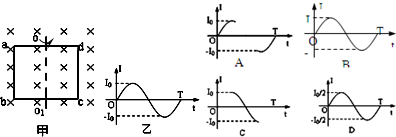

2、选择题 为了研究交流电的产生过程，小张同学设计了如下实验构思方案：第一次将单匝矩形线圈放在匀强磁场中，线圈绕转轴OO1按图示方向匀速转动（ab向纸外，cd向纸内）．并从图甲位置开始计时．此时产生的交流电如图乙．第二次他仅将转轴移至ab边上，第三次他仅将转轴右侧的磁场去掉，关于后二次的电流图象，下列说法正确的是（ ）
A．第二次是A图
B．第二次是C图
C．第三次是B图
D．第三次是D图
参考答案：D
本题解析：
本题难度：一般
3、填空题 （09·天津·9）（1）如图所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R。线框绕与cd边重合的竖直固定转轴以角速度
匀速转动，线框中感应电流的有效值I=?。线框从中性面开始转过
的过程中，通过导线横截面的电荷量q=?。
参考答案：（1）
，
本题解析：本题考查交变流电的产生和最大值、有效值、平均值的关系及交变电流中有关电荷量的计算等知识。
电动势的最大值
，电动势的有效值
，电流的有效值
；
。
本题难度：一般
4、计算题 如图所示，abcd为交流发电机的矩形线圈，其面积为S，匝数为n，线圈电阻为r，外电阻为R 。线圈在磁感应强度为B的匀强磁场中绕垂直于磁场的转轴OO’匀速转动，角速度为
，求：
（1）此交流发电机产生感应电动势的最大值
（2）若从图示位置开始计时，写出感应电流随时间变化的函数表达式
（3)从图示位置开始,线圈转过600的过程中通过电阻R的电量是多少？
参考答案：（1）电动势最大值为：
（2）电流的最大值：
=
∴感应电流函数表达式为：
（3）磁通量变化量：
?
?
本题解析：本题考查交变电流的产生和瞬时值、峰值、平均值区别和公式
本题难度：简单
5、选择题 不定项选择
某交流发电机正常工作时的电动势变化规律为e=Emsinωt，如果将此发电机的转速提高一倍，线圈的匝数同时增加一倍，其它条件不变，则电动势的变化规律为（ ? ）
A．e = 2Emsinωt
B．e = 4Emsin2ωt
C．e = 2Emsin2ωt
D．e = 4Emsinωt
参考答案：B
本题解析：
本题难度：简单
