1、实验题 某同学做“探究加速度与力、质量的关系”实验，如图所示是他正要释放小车时的情形，对此另一同学提出了实验应改进的几点建议，其中合理的是 。
A．应把长木板的右端适当垫高，以平衡摩擦阻力
B．应调整滑轮高度使细绳与长木板表面平行
C．应将打点计时器接在直流电源上
D．应使小车离打点计时器远些
2、填空题 有一位同学利用如图甲所示的装置进行探究加速度与力、质量关系实验.通过实验测量作出了图乙中的A图线.试分析：
【小题1】A图线不通过坐标原点的原因是 .
【小题2】A图线上部弯曲的原因是

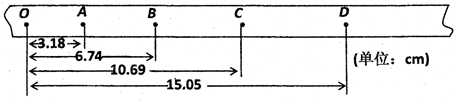

【小题3】实验中获得一条纸带，如图所示，其中两相邻计数点间有四个点未画出.已知所用电源的频率为50Hz，则打O点时小车运动的速度v0= m/s，小车运动的加速度
a= m/s2.（结果要求保留三位有效数字）
3、实验题 （1）用如图所示的实验装置验证机械能守恒定律。实验所用的电源为学生电源。重锤从高处由静止开始下落，重锤上拖着的纸带打出一系列的点，对纸带上的点痕进行测量，即可验证机械能守恒定律。下面列举了该实验的操作步骤：A．按照图示的装置安装器件；B．将打点计时器接到电源的“直流输出”上；C．用天平测出重锤的质量；D．先释放纸带，同时接通电源开关打出一条纸带；E．测量纸带上某些点间的距离；F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能。其中没有必要进行的步骤是： （填选项）其中操作不当的步骤是： （填选项）应改为
（2）用伏安法测量一个定值电阻的阻值，备用器材如下：
待测电阻Rx：（阻值约为25kΩ）
电流表A1：（量程100μA，内阻2kΩ）
电流表A2：（量程500μA，内阻300Ω）
电压表V1：（量程10V，内阻100kΩ）
电压表V2：（量程50V，内阻500kΩ）
电源E：（电动势15V，允许最大电流1A）
滑动变阻器R：（最大阻值1kΩ，允许最大电流1A）
电键S，导线若干，为了尽量减小实验误差，要求测量多组数据。
①电流表应选 ，电压表应选 。
②画出实验电路图，并在每个选用的器材旁标上题目所给的字母符号。
4、实验题 如图是用打点计时器（频率为50Hz）测定匀变速直线运动的加速度时得到的纸带，从O点开始每隔4个点取一个计数点，则相邻的两个计数点的时间间隔为T＝___________s，测得OA＝6.80cm，CD＝3.20cm，DE＝2.00cm，则物体运动加速度大小为a＝___________ m/s2，D点的速度大小为vD＝________ m/s

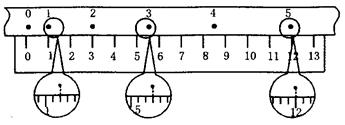

5、实验题 在“测定匀变速直线运动的加速度”的实验中，打点记时器的打点周期为0.02s，记录小车 做匀变速运动的纸带如图所示，在纸带上选择0～5等6个计数点，相邻的两个计数点之间还有4个点没有画出。纸带旁并排摆放着最小刻度为mm的刻度尺(两条刻度线间还有十分之一毫米刻度线没有画出)，零点跟“0”计数点对齐，由图可以读出5点跟“0”点的距离为, d＝ cm.计算小车通过计数点“2”的瞬时速度为 m/s，小车的加速度是 m/s2。
