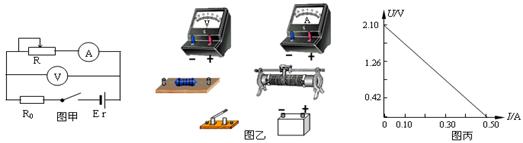

1、实验题 （10分）用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：
A.电压表V （量程3V）
B.电流表A1（量程0.6A）
C.电流表A2（量程3A）
D.定值电阻R0（阻值4Ω，额定功率4W）
E.滑动变阻器R（阻值范围0—20Ω，额定电流1A）
（1）电流表应选 ；(填器材前的字母代号)
（2）将图乙中的实物按图甲的电路连线；
（3）根据实验数据作出U—I图像（如图丙所示），则蓄电池的电动势E= V，
内阻r= Ω；
（4）定值电阻R0在电路中的作用是 （只要求写出一点）。
参考答案：① B
②如图（全对2分，有错得0分）
③2.10V， 0.20Ω
④a、保护作用；b、增大等效内阻的测量值，减小误差；c、当改变滑动变阻器阻值时，
电压表示数变化大。（2分，回答一个就可，有其它合理答案，同样给分。）
本题解析：①据题意，已知电动势约为4v，定值电阻为
，据电路图可知电路中最大电路约为：
，故电流表应该选择B；
②如图答案所示；
③据图丙所示，电源电动势为2.10v，据图可知，可以把定值电阻看出内电阻，则电源内阻为：
；
④a、保护作用；b、增大等效内阻的测量值，减小误差；c、当改变滑动变阻器阻值时，电压表示数变化大。
考点：本题考查电源内阻和电动势测量。
本题难度：一般
2、选择题 关于点电荷、元电荷、检验电荷，下列说法正确的是:
A.点电荷所带电荷量一定很小
B.检验电荷一定带正电
C.点电荷、元电荷、检验电荷是同一种物理模型
D.点电荷是一种理想化的物理模型
参考答案：D
本题解析：点电荷是指对所研究的问题来说带电体的形状和体积忽略不计就可以看做点电荷，A错；检验电荷是电量很小的电荷，正负没有要求，B错；点电荷为理想化模型，元电荷带电体所带的最小电量，C错；
本题难度：困难
3、选择题 把六个相同的小灯泡接成如图甲、乙所示的电路，调节变阻器使灯泡正常发光，甲、乙两电路所消耗的功率分别用P甲和P乙表示，则下列结论中正确的是?
A.P甲＝P乙
B.P甲＝3P乙
C.P乙＝3P甲
D.P乙>3P甲
参考答案：B
本题解析：试题分析：设小灯泡的额定电流为I，则图甲中消耗的电功率为
,乙图中消耗的电功率为
,所以
，B正确
考点：本题考查了电功率的求解
点评：并联电路的电流时各个支路之和，串联电路的电流处处相等
本题难度：一般
4、实验题 在探究变压器线圈两端的电压与匝数的关系的实验中，实验室中有下列器材：
A．可拆变压器（铁芯、两个已知匝数的线圈）
B．条形磁铁
C．直流电源
D．多用电表
E．开关、导线若干
上述器材在本实验中不用的是 （填器材料序号），本实验中还需用到的器材有 。
参考答案：BC；低压交流电源
本题解析：变压器线圈两端的电压与匝数的关系：
；所以需要知道原副线圈的匝数，可拆变压器就能满足条件．故A必用．变压器的原理是互感现象的应用，是原线圈磁场的变化引起副线圈感应电流的变化，所以不需要外界的磁场，故B不必用到．变压器的原理是互感现象的应用，是原线圈磁场的变化引起副线圈感应电流的变化，如果原线圈中通的是直流电源，则副线圈中不会有感应电流产生，故C不必用到，需要用到低压交流电源．变压器线圈两端的电压与匝数的关系：，需要测电压，所以需要一个测电压的仪器．故D必用．做电学实验，当然需要用到开关、导线，故E必用．上述器材在本实验中不必用到的是：BC，本实验中还需用到的器材有：低压交流电源
考点：探究变压器电压与匝数的关系
点评：做“探究变压器线圈两端的电压与匝数的关系”的实验时，需要按照原理去找实验器材
本题难度：一般
5、选择题 物理学中规定的电流方向是
A.正电荷的定向移动
B.负电荷的定向移动
C.自由电荷的定向移动
D.正负离子的定向移动
参考答案：A
本题解析：在产生电流的时候，发生运动的可以是带正电的正电荷也可以是带负电的负电荷，为了能够更好的了解电荷运动的方向，在物理学中就把正电荷定向移动的方向规定为电流的方向，所以说正电荷定向移动的方向与电流的方向相同，而负电荷定向移动的方向与电流的方向相反．故选A．思路分析：物理学中规定：把正电荷定向移动的方向规定为电流的方向．试题点评：基础题，可由课本上的概念直接获得，但一定要记准确．
本题难度：一般
