1、实验题 在“测玻璃的折射率”实验中：
（1）为了取得较好的实验效果，下列操作正确的是 。
A．必须选用上下表面平行的玻璃砖；
B．选择的入射角应尽量小些；
C．大头针应垂直地插在纸面上；
D．大头针P1和P2及P3和P4之间的距离适当大些.
（2）甲同学在量入射角和折射角时，由于没有量角器，在完成了光路图以后，以O点为圆心，OA为半径画圆，交OO’延长线于C点，过A点和C点作垂直法线的直线分别交于B点和D点，如图所示，若他测得AB=7cm，CD=4cm，则可求出玻璃的折射率n= 。
（3）乙同学使用同一个玻璃砖完成实验，却发现测出的折射率明显大于理论值，反复检查实验操作过程后认为是用铅笔描出玻璃砖上下表面时候出现了操作失误，由此可以判断该同学作出的两界面间距 玻璃砖的实际宽度。（选填“大于”、“小于”）
2、填空题 19世纪，科学家在光学，原子和原子核的研究方面有不断的突破，指出下面三幅示意图中所表示的实验;并说明这些实验能提出的物理模型或物理规律：
A图： ；
B图： ；
C图： 。
3、实验题 如图所示，用某种透光物制成的直角三棱镜ABC；在垂直于AC面的直线MN上插两枚大头针P1、P2，在AB面的左侧透过棱镜观察大头针P1、P2的像，调整视线方向，直到P1的像让P2的像挡住，再在观察的这一侧先后插上两枚大头针P3、P4，使P3________，P4__________。记下P3、P4的位置，移去大头针和三棱镜，过P3、P4的位置作直线与AB面相交于D，量出该直线与AB面的夹角为45°。则该透光物质的折射率n＝________.
4、实验题 一块玻璃砖用两个相互平行的表面，其中一个表面是镀银的（光线不能通过表面）。
现要测定此玻璃的析射率。给定的器材还有：白纸、铅笔、大头针4枚（P1、P2、 P3、
P4）、带有刻度的直角三角板、量角器。实验时，先将玻璃砖放到白纸上，使上述两个
相互平行的表面与纸面垂直。在纸上画出直线aa’表示镀银的玻璃表面，bb’表示另
一表面，如图所示。然后，在白纸上竖直插上两枚大头针P1、P2（位置如图）。用P1、
P2的连线表示入射光线。
⑴为了测量折射率，大头针P3、P4应插在( )
A、玻璃砖aa’一侧 B、玻璃砖bb’一侧 C、玻璃砖aa’、 bb’两侧各插一枚
⑵试在题图中标出P3、P4的位置。然后，移去玻璃砖与大头针。试在题图中通过作图
的方法标出光线从空气到玻璃中的入射角θ1与折射角θ2,并写出主要作图步骤： 。
⑶写出θ1、θ2表示的折射率公式为n＝ ．

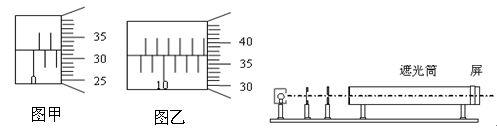

5、实验题 现有：A毛玻璃屏、B双缝、C白光光源、D单缝、E透红光的滤光片等光学元件。要把它们放在如图所示的光具座上组装成双缝干涉装置，用以测量红光的波长。
（1）将白光光源C放在光具座的最左端，依次放置其它光学元件，由左至右，表示各光学元件的字母排列顺序为 C、 、 、 、A。
（2）将测量头的分划板中心刻线与某亮纹的中心对齐，将该亮纹定为第一条亮纹，此时手轮上的示数如图甲所示，记为x1。然后同方向转动测量头，使分划板中心刻线与第六条亮纹中心对齐，此时手轮上的示数如图乙所示，记为x2。则x2= mm
（3）已知双缝间距d为2.0×10-4m，测得双缝到屏的距离L为0.700m，由计算式λ= ，求得所测红光波长为 nm.
（公式要求按题目所给具体符号填写，计算结果保留整数，1 nm=10-9m）
