1、选择题 如图所示.导线足够长当导线中通有恒定电流I时,以下做法中,线框(abcd)中没有感应电流产生的是(? )
A．线框上下移动
B．线框左右移动
C．线框以cb边为轴转动
D．线框以ad边为轴转动
2、计算题 如图所示，MN和PQ为竖直方向的两平行长直金属导轨，间距L为1m，电阻不计。导轨所在的平面与磁感应强度B为1T的匀强磁场垂直。质量m＝0.2 kg、电阻r＝1Ω的金属杆ab始终垂直于导轨并与其保持光滑接触，导轨的上端有阻值为R＝3Ω的灯泡。金属杆从静止下落，当下落高度为h＝4m后灯泡保持正常发光。重力加速度为g＝10m/s2。求：
（1）灯泡的额定功率；
（2）金属杆从静止下落4m的过程中通过灯泡的电荷量；
（3）金属杆从静止下落4m的过程中灯泡所消耗的电能．
3、选择题 如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长不等的单匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为边长短的细导线）．两线圈的下边距磁场上界面高度相同，同由静止开始自由下落，再进入磁场，最后落到地面．运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界．设线圈Ⅰ、Ⅱ落地时的速度大小分别为v1、v2，运动时间分别为t1、t2?在磁场中运动时产生的热量分别为Q1、Q2．不计空气阻力，则（ ）
A．v1＜v2，Q1＜Q2，t1＞t2
B．v1＞v2，Q1＜Q2，t1＜t2
C．v1=v2，Q1＞Q2，t1＞t2
D．v1=v2，Q1＜Q2，t1=t2
4、计算题 如图所示，光滑的平行金属导轨CD与EF间距为L=1 m，与水平夹角为θ=30°，导轨上端用导线CE连接（导轨和连接线电阻不计），导轨处在磁感应强度为B=0.1 T、方向垂直于导轨平面向上的匀强磁场中。一根电阻为R=1 Ω的金属棒MN两端有导电小轮搁在两导轨上，棒上有吸水装置P。取沿导轨向下为x轴正方向，坐标原点在CE中点。开始时棒处在x=0位置（即与CE重合），棒的起始质量不计。当棒自静止起下滑时，便开始吸水，质量逐渐增大，设棒质量的增大与位移x的平方根成正比，即
，k为一常数，
。
(1)猜测金属棒下滑过程中做的是什么性质的运动，并加以证明；
(2)求金属棒下滑2m位移时速度为多大？

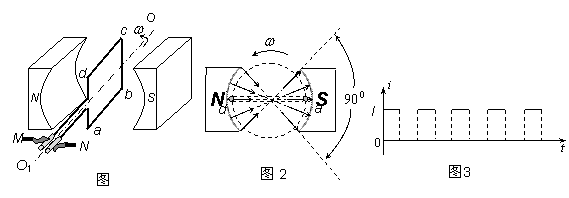

5、计算题 有人为汽车设计的一个“再生能源装置”原理简图如图1所示，当汽车减速时，线圈受到磁场的阻尼作用帮助汽车减速，同时产生电能储存备用。图1中，线圈的匝数为n，ab长度为L1，bc长度为L2。图2是此装置的侧视图，切割处磁场的磁感应强度大小恒为B，有理想边界的两个扇形磁场区夹角都是90°。某次测试时，外力使线圈以角速度ω逆时针匀速转动，电刷
端和
端接电流传感器，电流传感器记录的
图象如图3所示（I为已知量），取
边刚开始进入左侧的扇形磁场时刻
。不计线圈转动轴处的摩擦
（1）求线圈在图2所示位置时，产生电动势E的大小，并指明电刷和哪个接电源正极；
（2）求闭合电路的总电阻
和外力做功的平均功率
；
（3）为了能够获得更多的电能，依据所学的物理知识，请你提出改进该装置的三条建议。
