1、选择题 如图所示的电路，根据测得的数据作出了如下图所示的U-I图线，由图可知（ ）
A．电池电动势的测量值为1.40V
B．电池内阻的测量值为3.50Ω
C．外电路发生短路时的电流为0.40A
D．电压表的示数为1.20V时，电流表的示数I′=0.20A

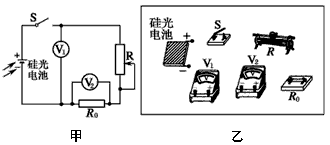

2、实验题 硅光电池是一种可将光能转换为电能的器件，某同学用图甲所示电路探究硅光电池的路端电压U与总电流I的关系，图中R0为已知定值电阻，电压表视为理想电压表。
（1）请根据图甲，用笔画线代替导线将图乙中的实验器材连接成实验电路。
（2）若电压表V2的读数为U0，则I＝________。
（3）实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a，见图丙，由此可知电池内阻________（填“是”或“不是”）常数，短路电流为________mA，电动势为________V。
（4）实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，见图丙。当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5 V，则实验二中外电路消耗的电功率为________mW（计算结果保留两位有效数字）。
3、选择题 下列闭合电路的说法中，错误的是 ( )
A．电源短路时，电源的内电压等于电动势
B．电源短路时，路端电压为零
C．电源断路时，路端电压为零
D．电源的外电阻增加时，路端电压也增大
4、选择题 在如图所示电路中，L1、L2为“220V，40W”，L3、L4为“220V，60W”，比较四个灯的亮度，有以下各种说法，其中正确的是（ ）
A．L4最亮
B．L1最亮
C．L1、L2一样亮
D．L3比L4亮
5、选择题 如图，电源内阻为r，两个定值电阻阻值均为R，闭合电键，将滑动变阻器滑片向下滑动，理想电压表V3示数变化量的绝对值为ΔU3，理想电流表A1、A2示数变化量的绝对值分别为ΔI1、ΔI2，则（ ）
A．A2示数增大
B．V2示数与A1示数的比值减小
C．ΔU3与ΔI1的比值小于2R
D．ΔI1小于ΔI2
