1、选择题 已知两电源的电动势E1>E2，当外电路电阻为 R时，外电路消耗功率正好相等。 当外电路电阻降为 R/ 时， 电源为E1时对应的外电路功率P1，电源为E2时对应的外电路功率为P2 ，电源E1的内阻为r1，电源E2的内阻为r2。则（?）?
A．r1> r2，P1> P2
B．r1< r2，P1< P2
C．r1< r2，P1> P2
D．r1> r2，P1< P2

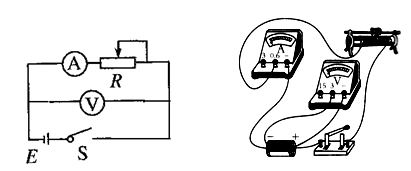

2、实验题 （12分）如图电路，某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值范围为0~20Ω，连接电路的实物图如下图所示。
（1）该学生接线中错误的和不规范的做法是____________
A．滑动变阻器不起变阻作用
B．电流表接线有错
C．电压表量程选用不当
D．电压表接线不妥
（2）该同学将电路按正确的电路图连接好，检查无误后，闭合开关，进行实验。某一次电表的示数如图所示，则电压表的读数为___________V，电流表的读数为___________A。
（3）该同学实验完毕，将测量的数据反映在U—I图上（如图所示），根据这一图线，可求出电池的电动势E=___________V，内电阻r=_____________Ω。
3、选择题 如图所示，闭合电键S，电压表的示数为U，电流表的示数为I，现向左调节滑动变阻器R的触头P，电压表V的示数改变量的大小为ΔU，电流表的示数改变量大小为ΔI，则下列说法正确的是 （?）?
A．
变大
B．
变大
C．电阻R1的功率变大
D．电源的总功率变大
4、计算题 如图所示，一矩形线圈在匀强磁场中绕OO′轴匀速转动，磁场方向与转轴垂直．线圈匝数n＝40，电阻r＝0.1 Ω，长l1＝0．05 m，宽l2＝0.04 m，角速度ω＝100 rad/s，磁场的磁感应强度B＝0.2 T．线圈两端外接电阻R＝9.9 Ω的用电器和一个交流电流表．求：
(1)线圈中产生的最大感应电动势；
(2)电流表的读数；
(3)用电器上消耗的电功率．
5、选择题 (2011年宁波效实中学检测)下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则( )
| 自重 | 40(kg) | 额定电压 | 48 V |
| 载重 | 75(kg) | 额定电流 | 12 A |
| 最大行驶速度 | 20(km/h) | 额定输出功率 | 350 W |
