1、选择题 如图所示，两根平行光滑导轨竖直放置，相距L＝0.1 m，处于垂直轨道平面的匀强磁场中，磁感应强度B＝10 T，质量m＝0.1 kg、电阻为R＝2 Ω的金属杆ab接在两导轨间，在开关S断开时让ab自由下落，ab下落过程中、始终保持与导轨垂直并与之接触良好，设导轨足够长且电阻不计，取g＝10 m/s2，当下落h＝0.8 m时，开关S闭合．若从开关S闭合时开始计时，则ab下滑的速度v随时间t变化的图象是图中的( )
2、填空题 法拉第发现了电磁感应现象之后，又发明了世界上第一台发电机──法拉第圆盘发电机，揭开了人类将机械能转化为电能并进行应用的序幕。法拉第圆盘发电机的原理如图所示，将一个圆形金属盘放置在电磁铁的两个磁极之间，并使盘面与磁感线垂直，盘的边缘附近和中心分别装有与金属盘接触良好的电刷A、B，两电刷与灵敏电流计相连。当金属盘绕中心轴按图示方向转动时，则电刷A的电势?电刷B的电势（填高于、低于或等于）；若仅提高金属盘转速，灵敏电流计的示数将?；（填增大、减小或不变）；若仅将滑动变阻器滑动头向左滑，灵敏电流计的示数将?（填增大、减小或不变）

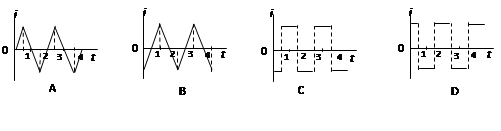

3、选择题 如图甲所示，一闭合线圈固定在垂直于纸面的匀强磁场中，且线圈平面与磁场垂直。设垂直纸面向里为磁感应强度B的正方向，磁感应强度B随时间而变化的情况如图乙所示，图甲中线圈上的箭头的方向为感应电流 I的正方向。则在图中给出的线圈中感应电流I随时间而变化的图象可能正确的是( )
4、选择题 如图甲所示线圈的匝数n=100匝，横截面积S=50cm2，线圈总电阻r=10Ω，沿轴向有匀强磁场，设图示磁场方向为正，磁场的磁感应强度随时间作如图乙所示变化，则在开始的0.1s内
[? ]
5、选择题 如图1-10-7，同一水平面上足够长的固定平行导轨MN、PQ位于垂直于纸面向里的匀强磁场中，导轨上有两根金属棒ab、cd，能沿导轨无摩擦滑动，金属棒和导轨间接触良好，开始ab、cd都静止。现给cd一个向右的初速度v0，则下列说法中正确的是（?）
?
