1、实验题 如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警。该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用______________门电路，虚线框乙内应选用______________门电路（填与、非、或）。
2、选择题 许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中接入了哪几种传感器？
A.温度传感器
B.光传感器
C.声音传感器
D.热传感器
3、选择题 如图所示为用于火灾报警的离子式烟雾传感器原理图，在网罩1内，有电极板2和3，a、b端接电源，4是
一块放射性同位素镅241，它能放射出一种很容易使气体电离的粒子。平时镅放射出来的粒子使两个电极间的空气电离，形成较强的电流，发生火灾时，烟雾进入网罩内，烟的颗粒吸收空气中的离子和镅放射出来的粒子，导致电流变化，报警器检测出这种变化，发出报警。有关这种报警器的下列说法正确的是（?）
A．镅放射出来的是α粒子
B．镅放射出来的是β粒子
C．有烟雾时电流减弱
D．有烟雾时电流增强

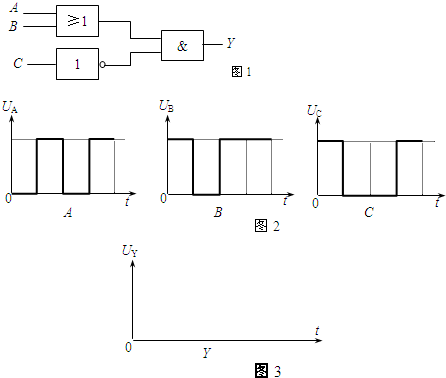

4、填空题 如图1所示，是一个组合逻辑电路，A、B、C为输入端，Y为输出端，在A、B、C端输入如图2所示信号．试在图3的中画出Y端的输出信号图．
5、选择题 氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。它的电阻随一氧化碳浓度的变化而变化，在如图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，显示仪表的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳是否超标。有一种氧化锡传感器，其电阻的倒数与一氧化碳的浓度成正比，那么，电压表示数U与一氧化碳浓度C之间的对应关系正确的是
[? ]
