1、选择题 在5.12汶川大地震的救援行动中，千斤顶发挥了很大作用，如图所示是剪式千斤顶，当摇动把手时，螺纹轴就能迫使千斤顶的两臂靠拢，从而将汽车顶起。当车轮刚被顶起时汽车对千斤顶的压力为1.0×10
N，此时千斤顶两臂间的夹角为
，则下列判断正确的是（?）
A．此时两臂受到的压力大小均为5.0×10
N
B．此时千斤顶对汽车的支持力为2.0×10N
C．若继续摇动手把，将汽车顶起，两臂受到的压力将减小
D．若继续摇动手把，将汽车顶起，两臂受到的压力将增大

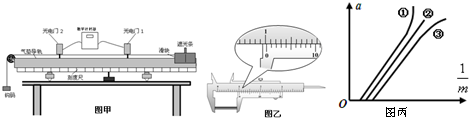

2、简答题 某实验小组利用如图甲所示的实验装置探究“合外力一定时，物体运动的加速度与其质量之间的关系”．实验中钩码重力大小与物体所受合外力大小视为相等．
（1）如图乙所示，由20分度的游标卡尺测得遮光条的宽度d=______cm．
（2）实验中可选择的钩码有2个，它们的质量分别为m1和m2，且m1＞m2，你认为实验中选择______（填m1或m2）较合适．
（3）实验中可选择的遮光条有2个，它们的宽度分别为d1和d2，且d1＞d2，你认为实验中选择______（填d1或d2）较合适．
（4）该实验小组在a-
| 1 m |
3、选择题 王飞同学练习拉单杠时，两臂平行握住单杠，在他两臂逐渐分开的过程中，手臂的拉力 ( )
A．逐渐变大
B．逐渐变小
C．先变小，后变大
D．先变大，后再变小
4、简答题 如图一所示是某同学探究小车加速度与力的关系的实验装置，他将光电门固定在水平轨道上的B点，用不同重物通过细线拉同一小车，每次小车都从同一位置A由静止释放．
（1）若用游标卡尺测出遮光条的宽度d，实验时将小车从图二所示位置由静止释放，由数字计时器读出遮光条通过光电门的时间△t，则小车经过光电门时的速度为v=______；
（2）实验中可近似认为细线对小车的拉力与重物重力大小相等，则重物的质量m与小车的质量M间应满足的关系为______；
（3）测出多组重物的质量m和对应遮光条通过光电门的时间△t，通过描点作出线性图象，研究小车加速度与力的关系．处理数据时应作出______图象．
A．△t-m? ?B．△t2-m? C．
| 1 △t |
| 1 △t2 |
5、简答题 （1）在做《验证力的平行四边行定则》实验中：除了方木板、白纸、图钉、细线套、铅笔、刻度尺和三角板外，还需要的器材有：______．在此实验中，假如F1的大小及方向固定不变，那么为了使橡皮条仍然伸长到O点，对F2来说，下面几种说法中正确的是______
A．F2可以有多个方向
B．F2的方向和大小可以有多个值
C．F2的方向和大小是惟一确定值
D．F2的方向是惟一的，但大小可有多个值
（2）在《测定金属电阻率》的实验中，某同学连接电路如图所示，闭合开关后，发现电路有故障（已知电源、电表和导线均完好，电源电动势为E）：
?①若电流表示数为零、电压表示数为E，则发生故障的是______（选填“待测金属丝”“滑动变阻器”
或“开关”）．
②若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至“直流电压10V”档，再将______（填“红”或“黑”）表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．若只有滑动变阻器断路，则多用电表的示数依次
是______、______、______．
