1、选择题 图示电路中R3是光敏电阻，当开关S闭合后，在没有光照射时，a、b两点等电势，当用光照射电阻R3时，则（ ）
A．R3的电阻变小，a点的电势高于b点电势
B．R3的电阻变小，a点的电势低于b点电势
C．R3的电阻变大，a点的电势高于b点电势
D．R3的电阻变大，a点的电势低于b点电势
参考答案：取电源的负极电势为零，a点的电势等于R4两端的电压，b点的电势等于R2两端的电压．
光敏电阻的电阻随温度的升高而降低，当用光照射电阻R3时，R3的电阻减小，电路中总电阻减小，故由闭合电路的欧姆定律可知，电路中的总电流增大，电源的内电压增大，路端电压减小．
没有光照时，a、b两点电势相等，有光照以后，两支路两端的电压相等，因R1、R2支路中电阻没有变化，故R2的分压比不变；而由于R3的电阻减小，故R4分压增大，故a端的电势要高于b端，故BCD错误，A正确．
故选A．
本题解析：
本题难度：一般

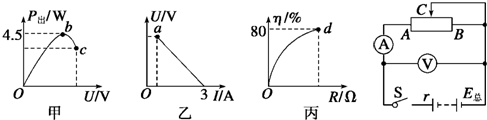

2、简答题 如图所示，电源（E，r）由n个电动势E0均为1.5V，内阻均为r0的电池串联所组成（E=nE0，r=nr0），合上开关S，变阻器的滑动头C从A端滑至B端的过程中，电路中的一些物理量的变化由图甲、乙、丙三个图给出，电表、导线对电路的影响不计．求：
（1）组成电源的串联电池的个数n；
（2）变阻器总阻值；
（3）甲、乙、丙三个图上的a、b、c、d各点的坐标．（甲图为输出功率与路端电压关系曲线；乙图为路端电压与总电流关系曲线；丙图为电源的效率与外电路电阻关系曲线．这里的效率指电源的输出功率与总功率的比值．）
参考答案：（1）由乙图看出，短路电流I=3A，则有I=nE0nr0，得到，r0=0.5Ω
当电源的内外电阻相等时，输出功率最大，最大输出功率为
? P出=I2R=(nE02nr0)2?nr0=nE204r0
由甲读出，P出=4.5W，代入解得，n=4
（2）电源的效率η=UIEI=RR+nr0
当变阻器接入电路的电阻最大时，电源的效率最大，由丙读出效率最大值为
? η=80%，
代入解得，变阻器总阻值R=8Ω；
（3）甲图中：Ub=12?nE0=3V．
当滑片滑到B端时，Uc=RR+nr0?nE0=88+4×0.5×4×1.5V=4.8V．
Pc=(nE0R+nr0)2R=2.88W?
乙图中：Ua=Uc=4.8V，Ia=nE0-Uanr0=0.6A
丙图中：Rd=R=8Ω
答：
（1）组成电源的串联电池的个数n=4；
（2）变阻器总阻值为8Ω；
（3）a、b、c、d各点的坐标分别为a（0.6，4.8?）?b（3，4.5?）c（4.8，2.88?）d（8，80%）
本题解析：
本题难度：一般
3、选择题 如图所示，闭合金属线圈abcd从一定高度自由下落进入一有界匀强磁场．bc边刚一进入磁场时，线圈受到的安培力恰好等于其重力．已知磁场宽度和ab边长度相等．能反映bc边开始进入磁场到ad边刚出磁场的过程中，线圈中感应电流随时间变化规律的图象是（以逆时针方向为电流的正方向）（ ）
A．
B．
C．
D．
参考答案：因为磁场宽度和ab边长度相等，ad边进磁场，bc边出磁场，知bc边开始进入磁场到ad边刚出磁场的过程中，线圈一直做匀速直线运动，根据楞次定律，bc边进磁场时，感应电流方向为逆时针方向，bc边出磁场时，感应电流方向为顺时针方向，由于速度不变，根据E=BLv知，电动势不变，则电流大小不变．故B正确，A、C、D错误．
故选B．
本题解析：
本题难度：一般
4、填空题 在如图所示的电路中，理想电压表的量程有0-3V和O-15V两档，理想电流表的量程有0-0.6A和0-3A两档。现闭合电键S，电压表、电流表示数分别为2.5V和0.3A；若向右移动滑动变阻器滑片P，则电压表的示数将_______________，电流表的示数将_______________。（填“变大”或“变小）继续向右移动滑片P到达某一位置时，电压表指针指在满偏的l／5，电流表指针指在满偏的1／3，则此电压表所选择的量程为_______________，此电流表所选择的量程为_______________，该电源的电动势为_______________V。
参考答案：变大，变小，0-15V，0-0.6A，4
本题解析：
本题难度：一般
5、填空题 一段导体的电阻减小6
后，接在原电源上发现电流比原来增大1/4，则该导体原来的电阻为__________。
参考答案：30Ω；
本题解析：本题考查了欧姆定律的应用，
设该导体原来的电阻为R，通过的电流为I，电源的电压为U，则U=IR，当电阻减小6Ω后，电流比原来增大
则
∵电源的电压不变，∴
解得：R=30Ω．
思路拓展：根据欧姆定律分别得出电阻变化前后电源的电压，根据电源的电压不变求出该导体原来的电阻．
本题难度：简单
