1、选择题 在一个长约为80cm的玻璃管内注满清水，水中放一个小冰块做的小圆柱体Q（短时间内不会融化，为了便于观察给冰块染上红色），将玻璃管的开口用橡胶塞塞紧后，迅速将玻璃管倒置，冰块沿玻璃管匀加速上升，在小冰块刚开始上升的瞬间，让玻璃管沿水平方向向右（设为x方向）做匀加速直线移动，下图中能正确反映冰块运动轨迹的是（ ）
A．
B．
C．
D．
2、选择题 可以用来测量国际单位制规定的三个力学基本物理量的仪器是下列哪一组
A．米尺、弹簧秤、秒表
B．米尺、测力计、打点计时器
C．量筒、天平、秒表
D．米尺、天平、秒表

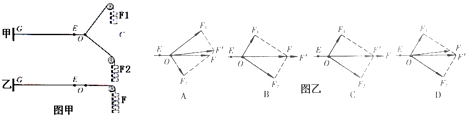

3、简答题 图甲为“探究共点力合成的规律”的实验装置，图乙是四位同学在做该实验中作出的图示，图中F是单独拉橡皮筋时力的图示，F′是根据平行四边形定则作的F1、F2的合力的图示．则正确的是______
4、选择题 物理关系式不仅反映了物理量之间的关系，也确定了单位间的关系。现有物理量单位：m（米）、s（秒）、N（牛）、J（焦）、W（瓦）、C（库）、F（法）、A（安）、Ω（欧）和T（特），由他们组合成的单位都与电压单位V（伏）等效的是
A．
和
B．
和
C．
和
D．
和
5、简答题 （Ⅰ）如图为“用DIS（位移传感器、数据采集器、计算机）研究加速度和力的关系”的实验装置．
（1）在该实验中必须采用控制变量法，应保持______不变，用钩码所受的重力作为______，用DIS测小车的加速度．
（2）改变所挂钩码的数量，多次重复测量．在某次实验中根据测得的多组数据可画出a-F关系图线（如图所示）．
①分析此图线的OA段可得出的实验结论是______．
②（单选题）此图线的AB段明显偏离直线，造成此误差的主要原因是______
A．小车与轨道之间存在摩擦?B．导轨保持了水平状态
C．所挂钩码的总质量太大?D．所用小车的质量太大
（Ⅱ）实验室新进了一批低电阻的电磁螺线管，课外活动小组的同学设计了一个试验来测算螺线管的电阻．他们选择了多用电表、电流表、电压表、开关、滑动变阻器、导线和学生电源等．
（1）他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：
①将红表笔插入多用电表的______插孔（正、负）、黑表笔插入多用电表的插孔（正、负）；选择电阻档“×1”；
②______
③把红黑表笔分别与螺线管金属丝的两端相接，如图所示，读数为______Ω

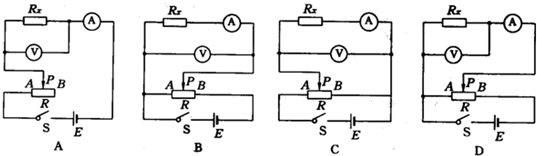

（2）根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从下图中的A、B、C、D四个电路中选择______?电路来测量金属丝电阻；
（3）他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数．请设计一种方案，利用多用电表检查电路故障并写出判断依据．（只需写出简要步骤）
①______
②______．
