1、选择题 如图所示电路中，电源的电动势为E，内电阻为r，当滑动变阻器的滑片P由a向b滑动的过程中，电流表、电压表的示数变化情况是（ ）
A．电流表示数一直减小，电压表示数一直增大
B．电流表示数一直增大，电压表示数一直减小
C．电流表示数先增大后减小，电压表示数先减小后增大
D．电流表示数先减小后增大，电压表示数先增大后减小
2、选择题 如图电路中，当滑动变阻器滑动键P向下移动时，则（ ）
A．A灯变亮、B灯变亮、C灯变亮
B．A灯变亮、B灯变亮、C灯变暗
C．A灯变亮、B灯变暗、C灯变暗
D．A灯变亮、B灯变暗、C灯变亮

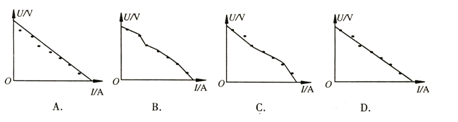

3、选择题 在用电流表和电压表测电源的电动势和内阻实验中，某同学利用测出的7组U、I值，画出U-I图象，其中正确的是
4、选择题 如图所示电路中，电源的内电阻不能忽略.已知定值电阻R1=10Ω，R2=8Ω.当开关S接到位置1时，电压表V的示数为2V；当开关S接到位置2时，电压表V的示数可能为( )
A．2.2V
B．1.9V
C．1.6V
D．1.3V
5、选择题 如图是一位同学设计的防盗门报警器的简化电路示意图．门打开时，红外光敏电阻R3受到红外线照射，电阻减小；门关闭时会遮蔽红外线源（红外线源没有画出）．经实际试验，灯的亮灭的确能反映门的开、关状态．门打开时两灯的发光情况以及R2两端电压UR2与门关闭时相比（ ）
A．红灯亮，UR2变大
B．绿灯亮，UR2变大
C．绿灯亮，UR2变小
D．红灯亮，UR2变小
