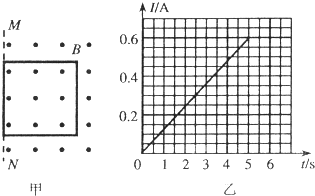

1、填空题 如图甲所示，一边长为2.5m的正方形金属线框，放在光滑绝缘的水平面上，整个装置放在方向竖直向上、磁感应强度为0.6T的匀强磁场中，它的一边与磁场的边界MN重合．在水平外力作用下线框由静止开始经过5s被匀加速拉出磁场．测得金属线框中的电流随时间变化的图象如乙图所示．在金属线框被拉出的过程中，通过线框导线横截面的电量为______C，线框的电阻为______Ω，线框的加速度大小为______m/s2．
2、选择题 决定电路中感应电动势的大小的是穿过这一电路的（ ）
A．磁通量
B．磁通量的变化量
C．磁通量的变化率
D．以上说法都不对
3、选择题 图中两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l。t=0时刻，bc边与磁场区域边界重合，如图所示。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是
[? ]
A．
B．
C．
D．
4、选择题 如图所示，在光滑水平面的分界线MN的右侧空间存在一个范围足够大的匀强磁场区域，磁场方向竖直向下，MN左侧有一个矩形导线框abcd，线框在水平恒力F作用下向右运动并进入MN右边的磁场区域，设ad、bc两边进入磁场的时刻分别为t1、t2，ad边始终与分界线MN平行，线框进入磁场过程中形状不变，则下列四个图象可能反映线框向右运动过程中速度V随时间t变化的规律的是（ ）
A．
B．
C．
D．
5、简答题 如图所示，导轨是水平的，其间距l1=0.5m，ab杆与导轨左端的距离l2=0.8m，由导轨与ab杆所构成的回路电阻为0.2Ω，方向垂直导轨平面向下的匀强磁场的磁感应强度B=1T，滑轮下挂一重物质量0.04kg，ah杆与导轨间的摩擦不计，现使磁场以
| △B △t |
