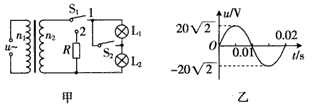

1、选择题 图甲中理想变压器原、副线圈的匝数之比n1：n2=5：1，电阻R=20 Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关。原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示。现将S1接1、S2闭合，此时L2正常发光，下列说法正确的是
[? ]
A．输入电压u的表达式
B．只断开S2后，L1、L2均正常发光
C．只断开S2后，原线圈的输入功率增大
D．若S1换接到2后，R消耗的电功率为0.8 W
2、填空题 要制造一个变压器，设此变压器是在同一闭合铁芯上绕三个线圈，A是原线圈，接在220 V的照明电路上；要求线圈B输出电压为36 V，额定输出功率为100 W，而线圈C输出电压为6V，可提供输出的功率为10 W，已知B线圈需绕1 800匝，则A线圈的匝数应为____，当B和C两个副线圈都满负荷工作时，A线圈内通过的电流为____A，绕制三个线圈的导线按需要由粗到细的顺序应是____，计算时不计线圈的电阻的影响。
3、选择题 如图，变压器输入有效值恒定的电压，副线圈匝数可调，输出电压通过输电线送给用户（电灯等用电器），R表示输电线的电阻。
[? ]
A．用电器增加时，变压器输出电压增大
B．用电器增加时，变压器的输入功率增加
C．用电器增加时，输电线的热损耗减少
D．要提高用户的电压，滑动触头P应向下滑
4、填空题 某理想变压器初、次级匝数比为55：9，初级接压u=311sin100πt（V）的交流电源上，则与次级并联的电压表的读数为______V，当次级接上60Ω的电灯一盏时，变压器输入功率为______W．
5、计算题 有一台发电机通过升压和降压变压器给用户供电，已知发电机的输出功率是20kW，端电压为400V，升压变压器原、副线圈的匝数比为n1
