1、实验题 （12分）要测量一只量程已知的电压表的内阻，所备器材如下：
A．待测电压表Ｖ（量程3V，内阻未知）
B．电流表Ａ（量程3A，内阻0.01Ω）
C．定值电阻Ｒ（阻值2kΩ，额定电流50mA）
D．蓄电池Ｅ（电动势略小于3V，内阻不计）
E．多用电表
F．开关Ｋ1、Ｋ2，导线若干
有一同学利用上面所给器材，进行如下实验操作：
①首先，用多用电表进行粗测，选用×100Ω倍率，操作方法正确。若这时刻度盘上的指针位置如图甲所示，则测量的结果是?Ω．

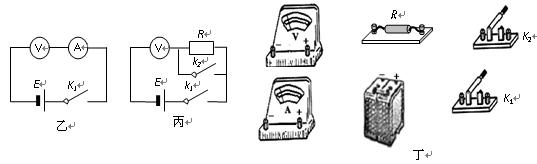

②为了更精确地测出此电压表内阻，该同学设计了如图所示的乙、丙实验电路，你认为其中较合理的电路图是 。其理由是?。
③在图丁中，根据你选择的电路把实物连接好。
④用你选择的电路进行实验时，请简述实验步骤：
用上述所测量的符号表示电压表的内阻ＲV＝ ?.
2、简答题 从下述器材中选出合适器材，设计一个电路来测量一个刻度盘总共有10小格、刻度均匀但量程未确定的电压表V1的量程V1m（V1m的值约在23V～27V之间），V1的内阻r1=250kΩ．要求方法简捷，有尽可能高的精度，并能测出多组数据．
①标准电压表V2，量程2V，内阻r2=20kΩ；
②标准电流表A，量程3A，内阻r3=0.01Ω；
③滑线变阻器R，总阻值1KΩ；
④稳压电源E=30V，内阻很小；
⑤电键S；导线若干．
（1）请在如图的方框内画出电路图，并在图上标明所用器材的代号；
（2）通过计算写出V1m的表达式，要求说明式中各物理量的意义．
3、实验题 （4分）有一电压表的量程为3V，内阻为900Ω，由于没有电流表，需要将其改装成一个量程为0.6A的电流表，则应该 联一个阻值为 Ω的电阻，当用改装好的电流表测某一电流时，指针的读数为1.2V，则对应的电流为 A.
4、实验题 在“用电流表和电压表测电池的电动势和内电阻”的实验中，共测得了6组电流I、电压U的值。
（1）图中的6个点表示实验测得的6组电流I、电压U的值，根据这些实验值，要求作出
图线；
（2）由此图线，求得电池电动势
=________V，内阻
______Ω.（均取2位小数）
5、实验题 在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l．用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻Rx．
(1)请写出测金属丝电阻率的表达式：ρ＝_________(用上述测量的字母表示)．

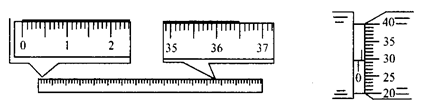

(2)若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值为l＝______cm，
金属丝直径的测量值为d＝________mm．
(3)如图，要用伏安法测量Rx的电阻，已知电压表内阻约几kΩ，电流表内约lΩ，若用图甲电路，Rx的测量值比真实值_________(填“偏大”或“偏小”)，若Rx的阻值约为10Ω，应采用________(填“甲”或“乙”)图的电路，误差会较小．
