1、选择题 一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交流电源连接，输入电压的u－t图象如图所示，副线圈接一个10 Ω的电阻，则( )
A．流过电阻的电流为0.2 A
B．与电阻并联的电压表示数是100
V
C．变压器的输入功率是1×103 W
D．变压器副线圈中的交变电压的频率为100 Hz
参考答案：C
本题解析：原线圈电压有效值为220 V，所以副线圈的电压有效值为100 V，电阻两端的电压为100 V，流过电阻的电流为10 A，电阻的功率P＝I2R＝1000 W，则选项A、B错误，C正确．由图象可知，交流电压的周期为0.02 s，则频率为50 Hz，选项D错误．
本题难度：一般
2、选择题 有一台使用交流电的电冰箱上标有额定电压为“
”的字样，这“
”是指
[? ]
A．交流电电压的瞬时值
B．交流电电压的最大值
C．交流电电压的平均值
D．交流电电压的有效值
参考答案：D
本题解析：
本题难度：简单

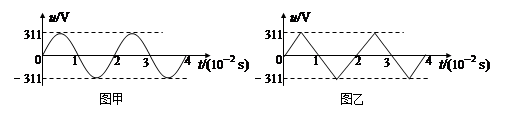

3、选择题 图甲、图乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化，下列说法正确的是
A．图甲表示交流电，图乙表示直流电
B．电压的有效值都是311V
C．电压的有效值图甲大于图乙
D．图甲所示电压的瞬时值表达式为u＝220sin100πt（V）
参考答案：C
本题解析：由于两图中表示的电流方向都随时间变化，因此都为交流电，故A错误；由于对应相同时刻，图甲电压比图乙电压大，根据有效值的定义可知，图甲有效值
要比图乙有效值大，故B错误、C正确；从图甲可知，
，
，所以图甲电压的瞬时值表达式为
，故D错误.故选C.
考点：本题考查了交变电流、正弦式电流的图象、三角函数表达式.
本题难度：一般
4、选择题 一个矩形线圈在匀强磁场里作匀速转动，所产生的交流电动势的瞬时值表达式
,则下列说法正确的是
A该交流电的频率是
B该交流电的有效值是220V
C当t=20s时，线圈所受的安培力最大
D当t=20s时，穿过线圈的磁通量最大
参考答案：D
本题解析：由电动势的瞬时值表达式为可知，最大值
,角速度ω=10π?rad/s，根据
，可得
，所以A错误；根据有效值与最大值的关系得：
所以B错误；当t=20s时
,此时线圈平面与磁感线垂直，穿过线圈的磁通量最大，感应电流为零，安培力为零，所以C错误；D正确。
本题难度：一般

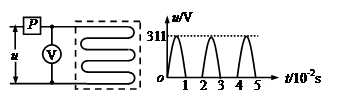

5、选择题 左图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为 (?)
A．110V
B．156V
C．220V
D．311V
参考答案：B
本题解析：从u-t图象看出，每个周期的前半周期是正弦图形，其有效值为220V；后半周期电压为零。根据有效值的定义，
，得U=156V，选B
点评：在求解交变电流有效值时，要理解其定义根据定义求解，一般时候设的时间为一个周期，根据热效应求解，正弦和余弦交变电流的峰值和有效值总是差0.707倍
本题难度：一般
